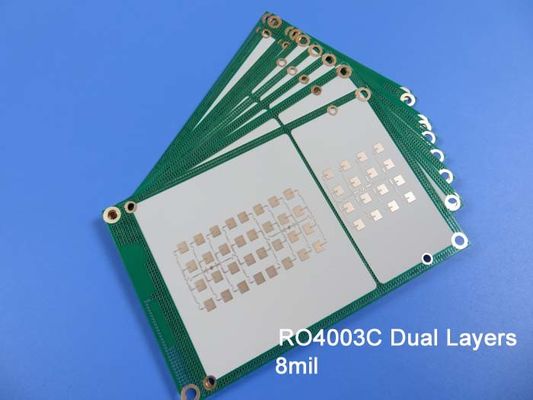

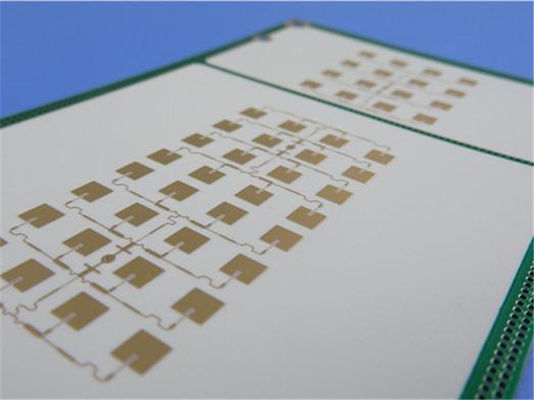

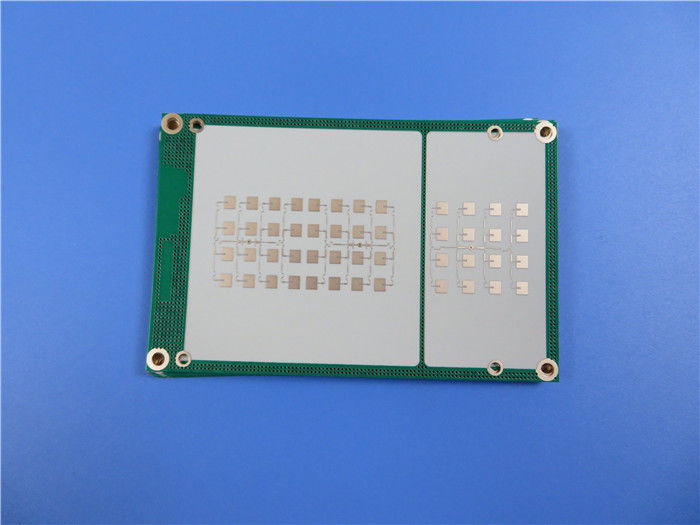

Подложка 8mil RO4003C Высокопроизводительная печатная плата 2-слойная с иммерсионным золотом и черной шелкографией

Представляем новую партию печатных плат на основе RO4003C. Эта печатная плата RO4003C представляет собой передовой продукт, сочетающий в себе электрические характеристики ПТФЭ/стеклоткани с технологичностью эпоксидной смолы/стекла. Используя запатентованные углеводородные/керамические материалы, армированные стеклотканью, эта печатная плата обеспечивает исключительную производительность при значительно меньших затратах по сравнению с традиционными микроволновыми ламинатами. Благодаря точному контролю диэлектрической проницаемости (Dk) и низким потерям, ламинаты RO4003C представляют собой надежное и экономичное решение для широкого спектра применений.

Ключевые особенности:

Диэлектрическая проницаемость (DK): 3,38 +/-0,05 при 10 ГГц
Коэффициент диссипации: 0,0027 при 10 ГГц, 0,0021 при 2,5 ГГц
Температурный коэффициент диэлектрической проницаемости: +40 ppm/°C
Теплопроводность: 0,71 Вт/м/°K
КТР по оси X: 11 ppm/°C, КТР по оси Y: 14 ppm/°C, КТР по оси Z: 46 ppm/°C
Низкое влагопоглощение: 0,06%


Преимущества:

Идеально подходит для многослойных плат (MLB): Размерная стабильность материала RO4003C, аналогичная меди, делает его идеальным для многослойных плат со смешанными диэлектриками.


Экономичное производство: Обрабатывайте печатные платы RO4003C как FR-4 с более низкой стоимостью производства при сохранении высокой производительности.


Разработано для высокообъемных приложений с высокими требованиями к производительности: Печатная плата спроектирована для удовлетворения потребностей приложений с высокими требованиями к производительности, обеспечивая высокообъемное производство.


Конкурентоспособные цены: Наслаждайтесь преимуществами передовых материалов и производительности, не тратя лишних денег.

С двухслойной жесткой печатной платой и толщиной готовой платы 0,3 мм, эта печатная плата предлагает компактную и надежную конструкцию. Она имеет толщину медного слоя 35 мкм с обеих сторон, обеспечивая отличную проводимость. Размеры печатной платы точно контролируются на уровне 28,33 мм x 167,16 мм (1 шт.) с допуском +/- 0,15 мм. Минимальная ширина проводника/зазора установлена на уровне 5/5 мил, что обеспечивает гибкость для сложных конструкций. Печатная плата также поддерживает минимальный размер отверстия 0,2 мм, а отсутствие глухих переходных отверстий упрощает производственный процесс.

Качество имеет первостепенное значение, и эта печатная плата соответствует стандарту IPC-Class-2. Каждая печатная плата проходит 100% электрическое тестирование перед отправкой, что гарантирует соответствие требуемым спецификациям и надежность. Поставляемый файл трассировки выполнен в формате Gerber RS-274-X, широко принятом отраслевом стандарте, который обеспечивает бесшовную интеграцию в существующие рабочие процессы проектирования.

Доступность этой печатной платы RO4003C не ограничена конкретными регионами; она широко доступна по всему миру. Эта глобальная доступность гарантирует, что данная печатная плата может использоваться в различных отраслях и на рынках, удовлетворяя разнообразные потребности клиентов.

Печатная плата RO4003C находит применение в ряде передовых технологий. Она хорошо подходит для антен базовых станций сотовой связи и усилителей мощности, меток радиочастотной идентификации, автомобильных радаров и датчиков, а также LNB для спутникового телевидения.

Усовершенствуйте свои проекты печатных плат с помощью печатной платы RO4003C и ощутите идеальное сочетание производительности, экономической эффективности и надежности в глобально доступном решении.
