Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | РО4350Б | Размер ПКБ: | 53.18 мм х 76,04 мм = 1 PCS, +/- 0,15 мм |
|---|---|---|---|
| Вес меди: | 1 унция (1,4 миллилитра) внешних слоев | Поверхностная отделка: | Иммерсионное серебро |
| Количество слоев: | 2-layer | Толщина PCB: | 30 миллионов |
| Высокий свет: | 30 миллилитров Сильверные круги с погружением,PCB RO4350B,Погружение Серебряный двухслойный ПКБ |
||

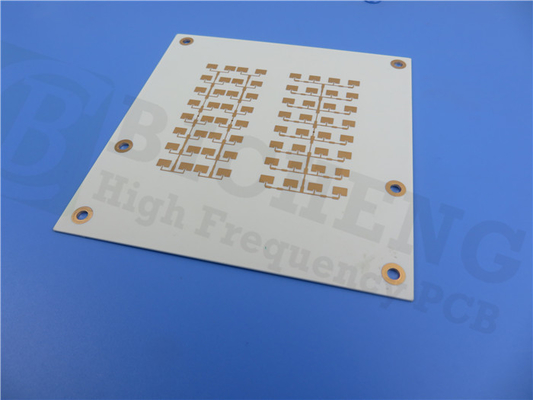

Представляем наш недавно поставленный печатный диск с материалом RO4350B, передовое решение для высокопроизводительных конструкций цепей.С его исключительными электрическими свойствами и экономичным производственным процессом, этот ПХБ является идеальным выбором для широкого спектра приложений.
Ламинаты RO4350B состоят из специально изготовленного стеклоусиленного углеводорода/керамики,обладающие электрическими характеристиками, аналогичными тем, которые имеют материалы из ПТФЕ/тканного стекла, и преимуществами производства эпоксида/стеклаЭти ламинаты обеспечивают строгий контроль над диэлектрической постоянной (Dk), сохраняя при этом низкие потери, при этом используя те же методы обработки, что и стандартные эпоксидные/стеклянные ламинаты.По сравнению с обычными микроволновыми ламинатами, ламинат RO4350B доступен за небольшую часть стоимости и не требует специальной обработки отверстий или обработки, как материалы на основе ПТФЕ.,делая их подходящими для активных устройств и высокомощных радиочастотных конструкций.
Одним из ключевых преимуществ материала RO4350B является его коэффициент теплового расширения (CTE), который тесно соответствует коэффициенту медного.что делает его отличным выбором для смешанных диэлектрических многослойных панелей (MLB)Низкий Z-оси CTE ламината RO4350B обеспечивает надежное покрытие через отверстие качества, даже в тяжелых применениях теплового шока.материал имеет высокую температуру стеклянного перехода (Tg) более 280°C (536°F), обеспечивая стабильность его расширительных характеристик на протяжении всего диапазона температур обработки цепи.
Ключевые особенности:
- Диэлектрическая постоянная (Dk): 3,48 +/- 0,05 при 10 ГГц/23°C
- Фактор рассеивания: 0,0037 при 10 ГГц/23°С
- Теплопроводность: 0,69 W/m/°K
- Ось X CTE: 10 ppm/°C, ось Y CTE: 12 ppm/°C, ось Z CTE: 32 ppm/°C
- Высокое значение Tg: > 280°C
- Низкое поглощение воды: 0,06%
| RO4350B Типичная стоимость | |||||
| Недвижимость | RO4350B | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 3.48±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 3.66 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,δ | 0.0037 0.0031 |
Z | 10 ГГц/23°С 2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | +50 | Z | ppm/°C | -50°C до 150°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 1.2 х 1010 | MΩ.cm | КОНД А | IPC-TM-650 2.5.17.1 | |
| Сопротивляемость поверхности | 5.7 х 109 | MΩ | КОНД А | IPC-TM-650 2.5.17.1 | |
| Электрическая сила | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51 мм ((0.020") | IPC-TM-650 2.5.6.2 |
| Модуль тяги | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa ((ksi) | NT1 религия | ASTM D 638 |
| Прочность на растяжение | 203 ((29.5) 130(18.9) |
X Y |
MPa ((ksi) | NT1 религия | ASTM D 638 |
| Сила изгиба | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Размерная стабильность | <0.5 | X,Y | мм/м (мл/дюйм) |
после вырезки + E2/150°C | IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения | 10 12 32 |
X Y Z |
ppm/°C | -55°C до 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | А. | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Теплопроводность | 0.69 | W/M/oK | 80°C | АСТМ C518 | |
| Поглощение влаги | 0.06 | % | 48 часов погружения 0.060" температура образца 50°C |
ASTM D 570 | |
| Плотность | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Прочность медной кожуры | 0.88 (5,0) |
Н/мм (PLI) |
После сварки 1 унция. Фойла для ЭДС |
IPC-TM-650 2.4.8 | |
| Возгораемость | (3) V-0 | UL 94 | |||
| Процесс без свинца совместим | Да, да. | ||||
Эта печатная плата оптимизирована для производительности и надежности, что делает ее отличным выбором для различных приложений.и медный слой 2Медный слой 1 имеет толщину 35 мкм, обеспечивая прочный и прочный проводник для эффективной передачи сигнала. В основе нашего PCB лежит материал Rogers RO4350B толщиной 0.762 мм (30 миллиметров)Завершает сборку медный слой 2, толщина которого 20 мкм. Этот слой функционирует как нижний проводник,предлагает дополнительные варианты маршрутизации и обеспечивает твердую поверхность для улучшения целостности сигнала и электромагнитной совместимости.
Подробная информация о конструкции ПКБ:
- Размеры доски: 53,18 мм х 76,04 мм (1 PCS), +/- 0,15 мм
- Минимальный пробег: 4/4 миллилитров.
- Минимальный размер отверстия: 0,35 мм
- Нет слепых проходов.
- Толщина доски: 0,8 мм
- Готовая медь Вес: 1 унция (1,4 миллилитра) внешние слои
- Толщина покрытия: 20 мкм
- Поверхностная отделка: серебро погружения
- Высокий шелковый экран: нет
- Нижний шелкоплот: нет
- Маска для сварки: нет.
- Нижняя сварная маска: нет
- 100% электрический тест, выполненный перед отправкой
Статистика ПХБ:
- Компоненты: 12
- Всего подкладки: 65
- Проходные подушки: 33.
- Верхние SMT Pads: 32
- Нижние SMT-подкладки: 0
- Виас: 31.
- Сети: 3.
Изображения:Гербер RS-274-X
Стандарт качества:IPC-класс-2
Доступность:Этот ПХБ доступен для доставки по всему миру, что обеспечивает легкий доступ к этому высококачественному решению.
Типичные применения:
- Антенны и усилители мощности сотовых базовых станций
- Идентификационные теги RF
- Автомобильные радары и датчики
- LNB's для спутников прямого вещания
Благодаря своим исключительным электрическим свойствам, экономической эффективности и совместимости с различными приложениями, наш ПКБ RO4350B является надежным выбором для конструкций высокопроизводительных схем.Ощутите преимущества этого передового материала и поднимите свои электронные проекты на новые высоты.
