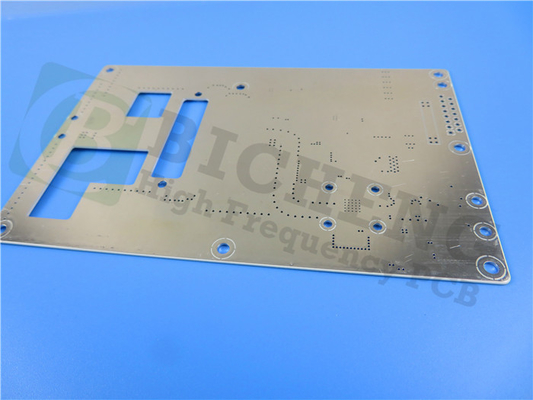

Двухсторонний РО4533 ПКБ 30мл с погружением Серебро высокопроизводительная схема

Представляем наш недавно поставленный печатный диск с материалом RO4533, продвинутое решение, разработанное специально для мобильной инфраструктуры.Ламинат на основе углеводородов, усиленный стеклом, предлагает исключительные характеристики, контролируемая диэлектрическая постоянная, низкие потери и отличный ответ пассивной интермодуляции.

Ламинаты RO4533 полностью совместимы с обычной FR-4 и высокотемпературной безсвинцовой сваркой.о ликвидации необходимости специальной обработки, требуемой для традиционных ламинатов на основе ПТФЕЭто делает его экономически эффективной альтернативой технологиям антенны PTFE, позволяя дизайнерам оптимизировать как цену, так и производительность.Ламинат RO4533 доступен в варианте без галогена, отвечающие строгим экологическим стандартам.

Резиновые системы диэлектрических материалов RO4533 тщательно разработаны для обеспечения идеальной производительности антенны.Коэффициенты теплового расширения (CTEs) в направлении X и Y тесно совпадают с коэффициентом медного, уменьшая напряжение в антенне печатных плат. Эти ламината имеют высокую температуру перехода стекла (Tg) более 280 °C (536 °F),что приводит к низкой CTE Z-оси и отличной надежности проходных отверстий.

Ключевые особенности:

Диэлектрическая постоянная (Dk): 3,3 при 10 ГГц
Фактор рассеивания: 0,0025 при 10 ГГц
Оси X CTE: 13ppm/°C, оси Y CTE: 11ppm/°C, оси Z CTE: 37ppm/°C
Tg > 280°C
Низкая влагопоглощение: 0,02%
Теплопроводность: 0,6 Вт/мк


Преимущества:

Низкие потери, низкий Dk и низкий пассивный интермодуляционный (PIM) ответ для широкого спектра приложений
Система терморегулируемой смолы, совместимая со стандартными процессами изготовления ПКБ
Отличная стабильность размеров, позволяющая получить большую производительность на больших размерах панелей
Единообразные механические свойства для поддержания механической формы при обращении
Высокая теплопроводность для улучшения обработки энергии

ПКЖ состоит из медного слоя 1, Rogers RO4533 Core и медного слоя 2. Медный слой 1 имеет толщину 35 мкм, обеспечивая эффективную передачу сигнала и прочную проводимость.Ядро этого ПХБ состоит из материала Роджерса RO4533Этот передовой материал обеспечивает исключительную производительность, контролируемую диэлектрическую постоянную и низкую потерю, что делает его идеальным для широкого спектра применений.Завершает сборку медный слой 2., также с толщиной 35 мкм, обеспечивающей дополнительные варианты маршрутизации и твердую поверхность для улучшения целостности сигнала и электромагнитной совместимости.

Перейдя к деталям конструкции печатных плат, размеры плат составляют 85,89 мм х 161,45 мм (1 PCS), предлагая компактный и универсальный форм-фактор для различных применений.Минимальный пробег - 4/6 миллиметров.Минимальный размер отверстия составляет 0,3 мм, что позволяет размещать различные компоненты и соединители.Планшет не включает в себя слепые проемы, упрощая производственный процесс.

Толщина готовой доски составляет 0,8 мм, что обеспечивает баланс между долговечностью и пространственными ограничениями.обеспечение достаточной проводимости и структурной поддержкиТолщина прокладки через 20 мкм, обеспечивающая надежные электрические соединения по всему ПКБ.

Для отделки поверхности этот ПКБ использует погруженное серебро, которое обеспечивает отличную сварочность и плоскую поверхность для монтажа компонентов.обеспечение четкой маркировки и идентификации компонентовВ этой конфигурации не присутствует нижний шелкоплот. Верхняя сварная маска зеленая, что обеспечивает защиту от сварного моста и обеспечивает правильное формирование сварного соединения.Нижняя сварная маска не применяется в этом случае.

Чтобы обеспечить качество и надежность, каждая печатная пластина проходит 100% электрическое испытание перед отправкой, гарантируя, что все соединения и схемы соответствуют требуемым спецификациям.

С точки зрения статистики ПХБ, эта плата состоит из 57 компонентов и имеет в общей сложности 137 подложки.В этой конфигурации не присутствуют нижние поверхностные подкладкиПКБ имеет 102 пути, облегчающие взаимосвязь между различными слоями и компонентами.

Изображения:Гербер RS-274-X

Стандарт качества:IPC-класс-2

Доступность:Этот ПХБ доступен для доставки по всему миру, что обеспечивает легкий доступ к этому высококачественному решению.

Типичные применения:

Антенны базовых станций сотовой инфраструктуры
Сети антенн WiMAX

Попробуйте исключительную производительность и надежность этого ПКБ RO4533, разработанного для удовлетворения требований мобильной инфраструктуры микрополосы антенны.Улучшите свой дизайн антенны с помощью этого передового материала и откройте новые возможности для ваших беспроводных систем связи.
