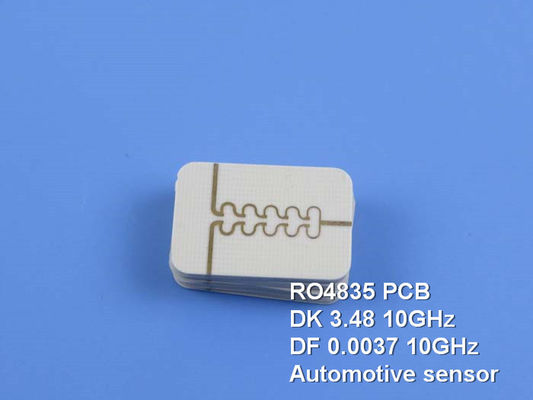

10mil RO4835 RF PCB 2-слойная схема голубая сварная маска погружение золото

Представляем наш недавно поставленный ПКБ с RO4835, высокопроизводительный ламинат от Роджерса, предназначенный для высокочастотных приложений и экономически эффективного производства схем.RO4835 обеспечивает повышенную стабильность при высоких температурах и повышенную устойчивость к окислению по сравнению с другими углеводородными материаламиЭтот ламинат с низкими потерями обеспечивает отличную электрическую производительность, что делает его идеальным для чувствительных к производительности и больших объемов применений.

Ключевые особенности:
- Соответствует требованиям RoHS и IPC-4103 для обеспечения безопасности и надежности
- Диэлектрическая постоянная (Dk) 3,48 +/- 0,05 для управляемых импедансных линий передачи
- коэффициент диссипации 0,0037 при 10 ГГц, обеспечивающий низкую потерю вставки
- Температура перехода стекла (Tg) > 280 °C TMA для работы при высоких температурах
- Коэффициент теплового расширения 10 ppm/°C на оси X, 12 ppm/°C на оси Y и 31 ppm/°C на оси Z для стабильной работы при различных температурах

Преимущества:
- повышенная устойчивость к окислению, обеспечивающая надежную и долговечную производительность
- предназначен для применения в больших объемах, предлагая экономически эффективное решение
- характеристики низких потерь позволяют применять с более высокими частотами работы, что делает его подходящим для автомобильных применений
- Строгое допустимое значение диэлектрической константы для управляемых импедансных линий передачи
- Совместимость с бессвинцовым процессом, предотвращение проблем с пузырями или деламинацией
- Низкое расширение оси Z обеспечивает надежное покрытие через отверстия
- Низкий коэффициент расширения в плоскости поддерживает стабильность при температуре обработки цепи

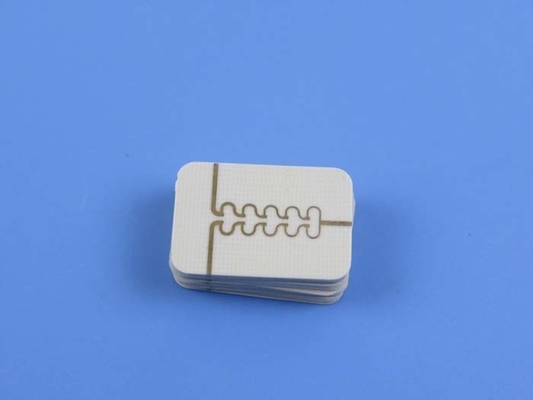

Этот стек-ап PCB имеет двуслойную жесткую конфигурацию с готовой толщиной меди 35 мкм. Диэлектрический слой RO4835 имеет толщину 10 миллиметров (0,254 мм),обеспечивает отличные электрические характеристики. Детали конструкции включают размер доски 55,46 мм х 41,5 мм для компактных и универсальных приложений. Минимальный след / пространство установлен на 5/5 миллиметров, что позволяет точно направлять.Минимальный размер отверстия равен 0.4 мм, вмещающие различные компоненты и соединители.

Этот ПКБ не включает в себя слепые или закопанные провода, упрощая процесс производства.Готовый вес меди составляет 1 унцию (1.4 миллиметров) на всех слоях, обеспечивая достаточную проводимость. толщина покрытия составляет 1 миллиметр, обеспечивая надежные электрические соединения.предлагает отличную сварку и плоскую поверхность для монтажа компонентов.

Для маркировки и идентификации верхний шелковый экран белый, обеспечивающий четкую маркировку.Верхняя сварная маска синяя.Нижняя маска не применяется.

Каждый ПКБ прошел 100% электрическое испытание для обеспечения качества и надежности. Статистика ПКБ показывает, что он состоит из 27 компонентов и имеет в общей сложности 56 подложки.34 - это проходные подушки., в то время как 21 - это верхние поверхностные технологические подкладки (SMT). Нижние SMT-подкладки не присутствуют в этой конфигурации..На панели есть две сети, представляющие взаимосвязанные пути передачи сигнала.

Производственный материал, поставляемый для производства, является Gerber RS-274-X, широко принятым форматом в отрасли.

Наши печатные платы доступны для доставки по всему миру, обеспечивая легкий доступ к этому высокопроизводительному решению.

Типичные приложения для этого печатного листа включают автомобильные радары и датчики, микроволновые системы точка-точка, усилители мощности, фазовые радары и компоненты RF.
