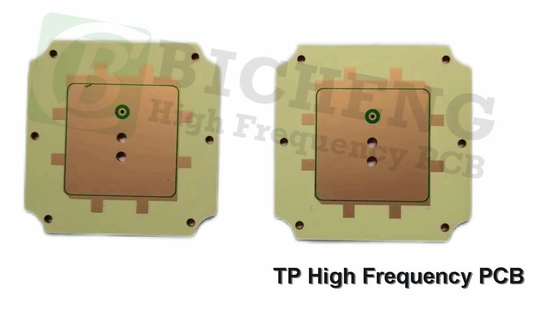

0.8мм TP1020 ПКБ 1 унция Медь 2 слоя погружения Золото радиочастотные схемы

Представляем наш недавно поставленный ПКБ с Wangling TP, уникальным высокочастотным термопластическим материалом в отрасли.Ламинаты типа TP предлагают исключительные диэлектрические характеристики и высокую надежность, что делает их идеальным выбором для широкого спектра применений. С возможностью точно регулировать диэлектрическую постоянную путем изменения соотношения между керамикой и смолой PPO,ТП-ламинированные материалы обеспечивают отличную гибкость для проектирования цепей.

Ключевые особенности:
1Регулируемая диэлектрическая постоянная: диэлектрическая постоянная TP-ламинатов может быть выбрана в диапазоне от 3 до 25, что позволяет точно настроить ее в соответствии с требованиями схемы.Общие диэлектрические константы включают 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Диэлектрическая потеря низкая и остается относительно стабильной до 10 ГГц.


2Широкий диапазон температур работы: ламинат ТП может выдерживать длительные температуры работы от -100°C до +150°C. Он обладает отличной низкотемпературной стойкостью.Важно отметить, что температура, превышающая 180°C, может вызвать деформацию, очистка медной фольги и значительные изменения в электрической производительности.


3. Универсальные варианты толщины: доступны в различных толщинах, TP ламинаты можно настроить для удовлетворения конкретных требований к конструкции.обеспечение гибкости в достижении желаемых размеров ПКБ.


4Противоупорность радиации и низкое выброс газов: ламинат ТП обладает устойчивостью к радиации и низким выбросом газов, что делает его подходящим для применения в Beidou, ракетных системах, фюзелях,и миниатюрные антенны.


5Надежное сцепление и обрабатываемость: сцепление между медной фольгой и диэлектриком в ТП-ламинатах превосходит керамические подложки с вакуумным покрытием.Материал ТП легко обрабатывается и может быть обработан различными методами, такими как бурение, поворота, измельчения, стрижки и гравировки, обеспечивая большую гибкость по сравнению с керамическими субстратами.

Складывание этого печатного листа имеет двухслойную жесткую конфигурацию с медной слой толщиной 35 мкм с обеих сторон. Ядро TP1020 служит диэлектрическим слоем толщиной 0,8 мм,обеспечивает отличные электрические характеристикиКонструкционные детали PCB включают размер доски 43,35 мм х 36,56 мм, обеспечивающий компактную и эффективную конструкцию.Минимальный размер отверстия равен 0.3 мм, вмещающие различные компоненты и соединители.

Эта пластинка не включает в себя слепые прокладки, что упрощает процесс производства.Готовый вес меди составляет 1 унцию (1.4 миллиметров) на внешних слоях, обеспечивая достаточную проводимость. Толщина покрытия 20 мкм, обеспечивая надежные электрические соединения.предлагает отличную сварку и плоскую поверхность для монтажа компонентов.

Для маркировки и идентификации в этой конфигурации нет ни верхнего, ни нижнего шелкопряда, обеспечивающего чистый и минималистичный внешний вид.позволяющий прямой доступ к медным подушкамКаждый ПКБ прошел 100% электрический тест перед отгрузкой, обеспечивая высокое качество и надежную производительность.

Статистика ПКБ показывает, что он состоит из 6 компонентов, в общей сложности 24 подложки.Этот ПХБ имеет 5 каналов для взаимосвязи между различными слоями и компонентамиНа панели есть две сети, представляющие взаимосвязанные пути передачи сигнала.

Изготовленный для производства графический материал представляет собой Gerber RS-274-X, широко принятый формат в отрасли.

Наши печатные платы доступны для доставки по всему миру, обеспечивая легкий доступ к этому высокопроизводительному решению.и миниатюрные антенныПочувствуйте исключительную производительность и надежность Wangling TP в ваших проектах.
