МОК: | 1 шт. |
цена: | USD9.99-99.99/PCS |
Стандартная упаковка: | Вакуумные пакеты+Картоны |
Срок доставки: | 8-9 рабочих дней |
Способ оплаты: | T/T |
Пропускная способность: | 5000 штук в месяц |

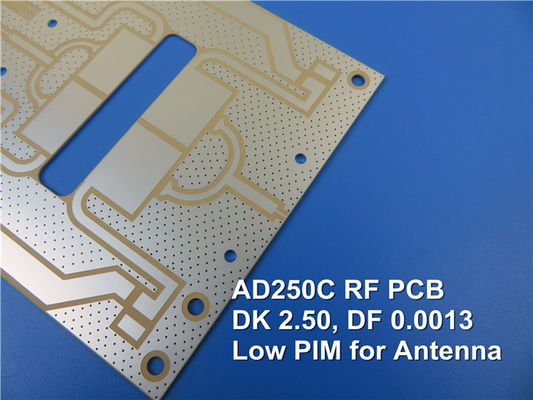

Предлагаем вашему вниманию наш недавно поставленный печатный платок AD250C Commercial Microwave and RF PCB - это новейшая печатная плата (PCB), построенная на инновационном ламинированном материале Rogers AD250C.Специально предназначенные для телекоммуникационной инфраструктуры, этот ПХБ предлагает исключительную производительность и экономическую эффективность, что делает его идеальным выбором для широкого спектра приложений.
Ключевые особенности:
1. Rogers AD250C Woven Glass Reinforced PTFE Antenna Grade Laminates: ПКБ изготовлен из высококачественных материалов, обеспечивающих долговечность и надежность.
2Контролируемая диэлектрическая постоянная: с диэлектрической постоянной 2,5 и плотной терпимостью при 10 ГГц/23°С, ПКБ AD250C обеспечивает стабильную и предсказуемую производительность цепи.
3. Тангенс низкой потери: ПКБ может похвастаться тангенсом низкой потери < 0,002 на частоте 10 ГГц, что приводит к отличной производительности схемы в типичных беспроводных частотных диапазонах.
4Высокотемпературная стойкость: при температуре разложения (Td) более 500°C ПКБ AD250C сохраняет свою целостность даже при экстремальных условиях жары.
5Поглощение влаги: ПХБ демонстрирует минимальную поглощение влаги, со скоростью всего 0,04%, обеспечивая долгосрочную надежность и стабильность.
6Отличная размерная стабильность: ПКБ AD250C предлагает исключительную размерную стабильность, что приводит к повторяемой производительности цепи и улучшенной производительности производства.
7Очень низкий PIM: с впечатляющим рейтингом PIM -159 dBc на частоте 30 мм, 1900 МГц, этот PCB обеспечивает выдающуюся производительность антенны и минимизирует потерю производительности, связанную с проблемами, связанными с PIM.
Электрические свойства | AD250C | Объекты | Условия испытания | Метод испытания | |
PIM (30mil/60mil) | -159/-163 | dBc | Отраженные 43 дБм звуки при частоте 1900 МГц, S1/S1 | Роджерс Внутренний 50 Ом | |
Диэлектрическая постоянная (процесс) | 2.52 | - | 23°C @ 50% RH | 10 ГГц | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
Диэлектрическая постоянная (конструкция) | 2.50 | - | С-24/23/50 | 10 ГГц | Дифференциальная длина фазы микрополоски |
Фактор рассеивания (процесс) | 0.0013 | - | 23°C @ 50% RH | 10 ГГц | IPC TM-650 2.5.5.5 |
Тепловой коэффициент диэлектрической постоянной | -117 | ppm/oВ | от 0°C до 100°C | 10 ГГц | IPC TM-650 2.5.5.5 |
Сопротивляемость объема | 4.8 х 108 | Мом-см | C-96/35/90 - Постановление суда | - | IPC TM-650 2.5.17.1 |
Сопротивляемость поверхности | 4.1 х 107 | Мом. | C-96/35/90 - Постановление суда | - | IPC TM-650 2.5.17.1 |
Электрическая прочность (диэлектрическая прочность) | 979 | В/мл | - | - | IPC TM-650 2.5.6.2 |
Диэлектрический разрыв | > 40 | kV | D-48/50 | направление X/Y | IPC TM-650 2.5.6 |
Тепловые свойства | |||||
Температура разложения (T)d) | > 500 | ̊C | 2 часа @ 105 ̊C | 5% потеря веса | IPC TM-650 2.3.40 |
Коэффициент теплового расширения - х | 47 | ppm/ ̊C | - | -55 ̊C до 288 ̊C | IPC TM-650 2.4.41 |
Коэффициент теплового расширения - y | 29 | ppm/ ̊C | - | -55 ̊C до 288 ̊C | IPC TM-650 2.4.41 |
Коэффициент теплового расширения - z | 196 | ppm/ ̊C | - | -55 ̊C до 288 ̊C | IPC TM-650 2.4.41 |
Теплопроводность | 0.33 | W/mK | - | направление z | ASTM D5470 |
Время деламинирования | > 60 | минуты | как получено | 288 ̊C | IPC TM-650 2.4.24.1 |
Механические свойства | |||||
Устойчивость кожуры меди после теплового напряжения | 2.6 (14.8) |
Н/мм (фунты/дюйм) | 10s @ 288 ̊C | 35 мкм фольга | IPC TM-650 2.4.8 |
Прочность на изгиб (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
Прочность на растяжение (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | АСТМ D3039/D3039-14 |
Модуль гибкости (MD/CMD) | 885/778 (6,102/5,364) | MPa (ksi) | 25°C ± 3°C | - | Метод испытания IPC-TM-650 2.4.4 |
Размерная стабильность (MD/CMD) | 0.02/0.06 | миллиметров/дюйм | после вырезки + выпечки | - | IPC-TM-650 2.4.39а |
Физические свойства | |||||
Возгораемость | V-0 | - | - | - | UL-94 |
Поглощение влаги | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
Плотность | 2.28 | г/см3 | С-24/23/50 | - | ASTM D792 |
Специфическая теплоемкость | 0.813 | J/g°K | 2 часа при 105°C | - | АСТМ E2716 |
Преимущества:
1Высокая эффективность антенны: ПКБ AD250C обеспечивает более высокую эффективность антенны, обеспечивая оптимальную производительность в антенных приложениях.
2. Повторяемая производительность схемы: благодаря своей контролируемой диэлектрической постоянной и керамическому составу, эта ПКБ обеспечивает повторяемую производительность схемы, даже при различных температурных условиях.
3Улучшенная стабильность Dk: керамический компонент ПХБ способствует более высокой степени стабильности диэлектрической константы (Dk) при изменениях температуры, обеспечивая постоянную работу.
ПКБ-набор и строительство:

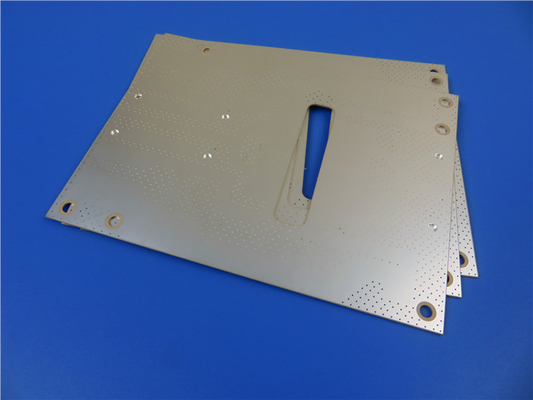

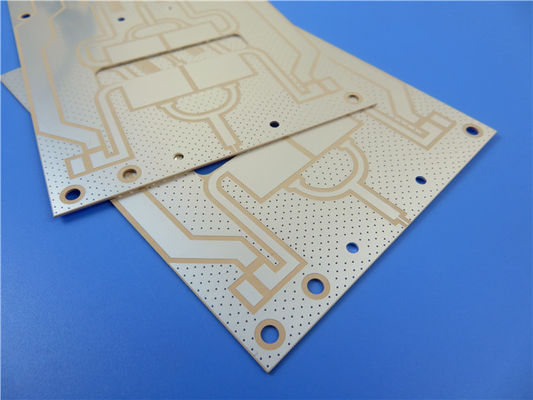

Этот печатный лист представляет собой двухслойный жесткий печатный лист с медным слоем с обеих сторон.Толщина готовой доски равна 0.8 мм, а внешние слои имеют вес 1 унции (1,4 миллиметра) меди. Виасы имеют толщину 20 мкм.обеспечивает отличную проводимость и коррозионную устойчивостьПримечательно, что на ПХБ нет шелкового экрана ни с верхней, ни с нижней стороны.
ПКБ-материал: | Композиты из стекловолокна на основе ПТФЕ |
Наименование: | AD250C |
Диэлектрическая постоянная: | 2.50 (10 ГГц) |
Коэффициент рассеивания | 0.0013 (10 ГГц) |
Количество слоев: | Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) |
Диэлектрическая толщина | 20 миллиметров (0,508 мм), 30 миллиметров (0,762 мм), 60 миллиметров (1,524 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Погруженное золото (ENIG), HASL, погруженное серебро, погруженное олово, OSP, ENEPIG, голая медь, чистое покрытие золотом и т.д. |
Спецификации ПХБ:
- Размеры доски: 196 мм х 162 мм
- Минимальный пробел: 5/5 миллилитров.
- Минимальный размер отверстия: 0,3 мм
- Никаких слепых путей.
- 100% электрический тест: каждый печатный лист проходит всестороннее электрическое испытание перед отгрузкой, обеспечивая качество и надежность.
Статистика ПХБ:
- Компоненты: 81
- Всего 228 подложки.
- Проходные подушки: 97
- Лучшие SMT Pads: 131
- Нижние SMT-подкладки: 0
- Виас: 132.
- Сети: 4.
Принятые стандарты и доступность:
Этот ПХБ соответствует стандарту IPC-класса 2, обеспечивая высокое качество изготовления и производительность.сделать его легко доступным для клиентов в разных регионах.
Типичные применения:
PCB AD250C хорошо подходит для различных применений, в том числе:
- Антенны базовых станций сотовой инфраструктуры
- Автомобильные телематические антенные системы
- коммерческие спутниковые радиоантенны
Ощутите исключительную производительность и надежность коммерческого микроволнового и радиочастотного печатного листа AD250C.Этот ПКБ обеспечивает беспроводной коммуникации инфраструктуры с непревзойденной эффективностью и стабильностью.
