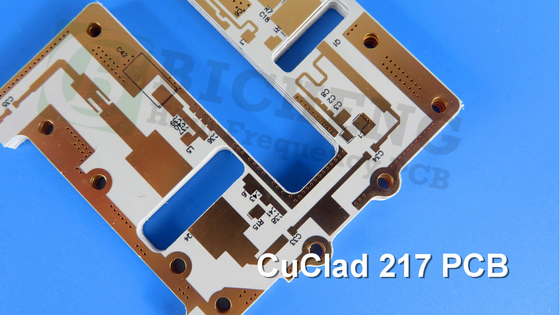

10мл CuClad 217 PCB 2-слойный 0,3мм погружение серебро

Представляем ПХБ CuClad 217, новый продукт, который использует передовые возможности ламинатов Rogers CuClad 217.из тканевого стекловолокна с точно контролируемыми композитными материалами из ПТФЕPCB CuClad 217 отличается впечатляющей производительностью, предлагая низкую диэлектрическую постоянную (Dk) 2,17 или 2.20Его перекрестная конструкция обеспечивает электрическую и механическую изотропию внутри плоскости, что приводит к улучшенному распространению сигнала и превосходным соотношениям сигнала и шума.

Ключевые особенности:

Диэлектрическая постоянная: DK 2,17 или 2,2 при 10 ГГц / 1 МГц
Фактор рассеивания: 0,0009 при 10 ГГц
Низкое поглощение влаги: 0,02%
Сильная прочность: 14 фунтов/дюйм
Низкий выброс газов: общая потеря массы (TML) 0,01%, собранный летучий конденсационный материал (CVCM) 0,01%, 0 Водопаровой регенерации (WVR)
Стекловолокно с высоким соотношением PTFE к стеклу
Улучшенная однородность диэлектрической константы


Преимущества:

Стабильная Dk в широком диапазоне частот
Разрешает более широкие ширины линий для снижения потерь вставки
Низкие потери цепей на высоких частотах
Улучшенная размерная стабильность для гибкости конструкции
Позволяет соответствовать строгим требованиям
Электрическая и механическая изотропия в плоскости X-Y
Идеально подходит для схем, чувствительных к изменениям диэлектрической постоянной

С двухслойным жестким стек-апом, ПКБ CuClad 217 состоит из 35 мкм медного слоя, 0,254 мм (10 миллиметров) Rogers CuClad 217 ядра и еще 35 мкм медного слоя.

Он поставляется с точными размерами доски 106,8 мм х 51,8 мм (1PCS) с допуском +/- 0,15 мм. ПКБ поддерживает минимальный след / пространство 6/5 миллиметров и минимальный размер отверстия 0,35 мм.Он не включает слепые проемыС толщиной готовой доски 0,3 мм и массой готовой меди 1 унции (1,4 миллиметра) на внешних слоях, CuClad 217 PCB обеспечивает оптимальную производительность.Он имеет толщину 20 мкм через покрытие и серебряную поверхность погружения для отличной проводимости и коррозионной стойкости.

Каждый ПКБ проходит строгий 100% электрический тест перед отправкой, чтобы обеспечить оптимальную функциональность.

С 27 компонентами и в общей сложности 103 подложки, в том числе 78 сквозь отверстия подложки и 25 верхней поверхности технологии установки (SMT) подложки, CuClad 217 PCB предлагает большую гибкость для различных конструкций.Он состоит из 15 путей и 2 сетей., обеспечивающий эффективное маршрутизацию и подключение сигналов.

Он отвечает стандартам качества IPC-класса 2, CuClad 217 PCB гарантирует высокую качество работы и надежность.позволяет клиентам из разных мест испытать его исключительные возможности.

PCB CuClad 217 используется в различных областях, включая радары, электронные контрмеры, электронные меры поддержки и микроволновые компоненты, такие как LNA, фильтры и сцепляющие устройства.Его превосходные свойства делают его идеальным выбором для требовательных электронных приложений, требующих высокой производительности и надежности.
