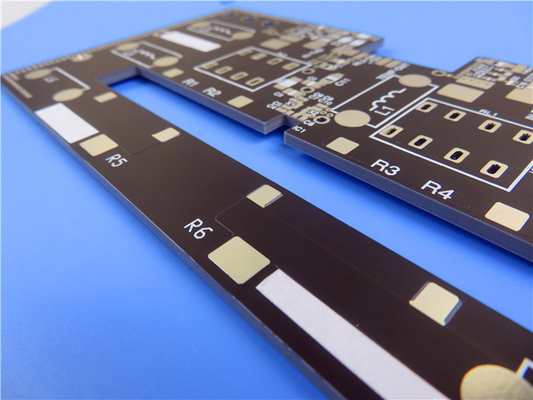

20mil DiClad 870 PCB 1OZ Медные жесткие схемы

20mil DiClad 870 PCB 1OZ Медные жесткие схемы

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
ДиКлад 870
Размер ПКБ:
66.2мм х 66.2мм = 1PCS, +/- 0.15мм
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
Иммерсионное серебро
Количество слоев:
2-layer
Толщина ПКБ:
20 миллилитров
Выделить:

20 миллилитровые жесткие схемы

,

1OZ Медные жесткие схемы

,

DiClad 870 жесткие схемы

Описание продукта

Представляем ДиКлад 870 ПКБ, недавно поставленный ПКБ, который использует ламинат Rogers DiClad 870.Композиты на основе ПТФЕ, специально предназначенные для использования в качестве подложки для печатных платБлагодаря своему уникальному составу, ламинат DiClad 870 имеет более низкую диэлектрическую постоянную (Dk) и коэффициент рассеивания.обеспечивая исключительные характеристики при сохранении аналогичной толщины с другими ламинатами серии DiClad.



Ключевые особенности:
- Диэлектрическая постоянная (Dk): 2,33 при 10 ГГц и 1 МГц, 50% RH
- Фактор рассеивания: 0,0013 при 10 ГГц, 0,0009 при 1 МГц, 50% RH
- TcDK (коэффициент температуры Dk): -161 ppm/°C, работающий от -10°C до 140°C при 10 ГГц
- Сопротивление дуги: >180 секунд
- Низкое поглощение влаги: 0,02%
- Коэффициент теплового расширения (CTE): ось X - 17 ppm/°C, ось Y - 29 ppm/°C, ось Z - 217 ppm/°C
- Медная кожура прочность: 14 фунтов / дюйм, 10s @ 288 ° C
- Горячесть: UL 94V0



Преимущества:
- Наименьшее поглощение влаги среди композитов на основе ПТФЕ
- Стабильный Dk в широком диапазоне частот
- Поддержка более широких широт линий, что позволяет уменьшить потерю вставки



Недвижимость ДиКлад 870 Состояние Метод испытания
Электрические свойства
Диэлектрическая постоянная @ 10 ГГц 2.33 C23/50 IPC TM-650 2.5.5.5
Диэлектрическая постоянная @ 1 МГц 2.33 C23/50 IPC TM-650 2.5.5.3
Фактор рассеивания @ 10 ГГц 0.0013 C23/50 IPC TM-650 2.5.5.5
Фактор рассеивания @ 1 МГц 0.0009 C23/50 IPC TM-650 2.5.5.3
Тепловой коэффициент Er (ppm/°C) -161 -10°C до +140°C IPC TM-650 2.5.5.5
Приспособленный
Объемное сопротивление (MΩ-см) 1.5 х 109 C96/35/90 IPC TM-650 2.5.17.1
Сопротивление поверхности (MΩ) 3.4 х 107 C96/35/90 IPC TM-650 2.5.17.1
Сопротивление дуги > 180 D48/50 АСТМ D-495
Диэлектрический разрыв (kV) >45 D48/50 ASTM D-149
Механические свойства
Прочность очистки (фунты на дюйм) 14 После теплового стресса IPC TM-650 2.4.8
Модуль тяги (kpsi) 485 ((MD), 346 ((CD) А, 23°C ASTM D-638
Прочность на тягу (kpsi) 14.9 ((MD), 11.2 (CD) А, 23°C ASTM D-882
Модуль сжатия (kpsi) 327 А, 23°C АСТМ D-695
Модуль изгиба (kpsi) 437 А, 23°C АСТМ D-790
Тепловые свойства
Коэффициент теплового расширения (ppm/°C) X ось Y ось Z ось 17 29 217 от 0°C до 100°C IPC TM-650 2.4.24 Термомеханический анализатор Mettler 3000
Теплопроводность (W/mK) 0.257 100°С ASTM E-1225
Возгораемость UL Соответствует требованиям UL94-V0 C48/23/50, E24/125 UL 94 Вертикальный ожог IPC TM-650 2.3.10
Физические свойства
Плотность (г/см3) 2.26 А, 23°C ASTM D-792 Метод А
Водопоглощение (%) 0.02 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Общая потеря массы от газа (%) Собранный летучий конденсационный материал (%) Водяной пар Возвращение (%) Видимый конденсат (±) 0.02 0,00 0,01 НЕТ 125°C, ≤ 10-6 торров NASA SP-R-0022A Максимальное 1,00% Максимальное 0,10%



Эта плата состоит из медного слоя 1, толщиной 35 мкм, за которым следует ядро DiClad 870, размер которого 0.Толщина 508 мм (20 миллиметров). Складывание завершается медным слоем 2, соответствующим той же толщине 35 мкм. Эта конфигурация обеспечивает надежную производительность и эффективную передачу сигнала по всей схеме.



Детали конструкции печатных плат обеспечивают точные спецификации для оптимальной производительности.Минимальный пробег - 5/4 миллиметров.С минимальным размером отверстия 0,4 мм, PCB вмещает различные типы компонентов и облегчает эффективную сборку.



Толщина готовой доски оптимизирована на 0,6 мм для долговечности при сохранении компактного форм-фактора.Вес меди устанавливается на 1 унцию (1.4 миллиметров) для внешних слоев, обеспечивающих эффективное тепловое управление и надежную проводимость.



Для отделки поверхности этот ПХБ использует погруженное серебро, обеспечивающее отличную проводимость и коррозионную стойкость.Отсутствие верхних и нижних шелковых экранов и сварных масок упрощает процесс производства при сохранении функциональности.



Чтобы обеспечить высочайшее качество, каждая пластина проходит 100% электрическое испытание перед отгрузкой.давая вам уверенность в своей работе.



Материал для ПХБ: Ламинаты из ПТФЕ, усиленные стекловолокном
Наименование: ДиКлад 870
Диэлектрическая постоянная: 2.3
Количество слоев: Односторонний ПКБ, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Диэлектрическая толщина: 31мл ((0,787 мм), 93мл (2,286 мм), 125мл (3,175 мм)
Вес меди: 1 унция (35 мкм), 2 унции (70 мкм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, красный, желтый и т.д.
Окончание поверхности: Погруженное золото, HASL, погруженное серебро, погруженное олово, голая медь, OSP, ENEPIG, чистое покрытие золотом и т.д.

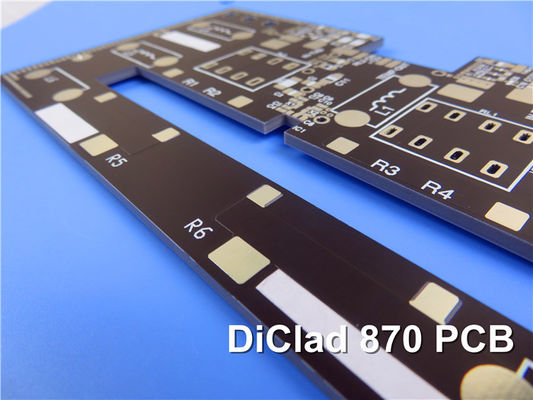

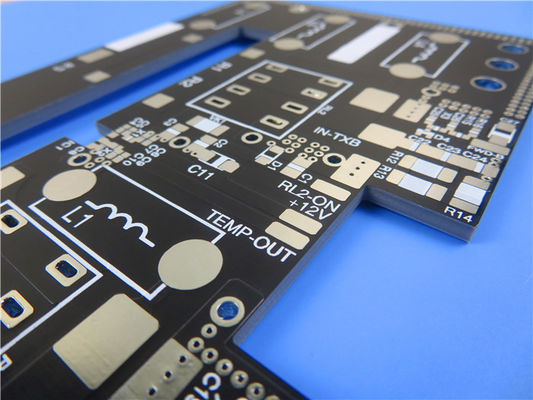

20mil DiClad 870 PCB 1OZ Медные жесткие схемы 0



С 16 компонентами и в общей сложности 40 подложками, эта печатная пластина предлагает универсальность для различных электронных конструкций.предоставление вариантов для различных методов размещения компонентов и сборкиПКБ включает 15 каналов для эффективного маршрутизации и подключения сигналов.



Формат изображения для этой печатной платы Gerber RS-274-X, широко принятый отраслевой стандарт.Он доступен для доставки по всему миру, что позволяет вам получить доступ к этой передовой PCB для ваших проектов, независимо от вашего местоположения.



ДиКлад 870 PCB подходит для ряда приложений, включая радиолокационные сети питания, коммерческие сети фазовых массивов, антенны базовых станций с низкими потерями, системы наведения, цифровые радиоантенны,и компоненты, такие как фильтрыИспользуйте исключительную производительность и надежность печатных плат DiClad 870, чтобы раскрыть весь потенциал ваших электронных конструкций.
