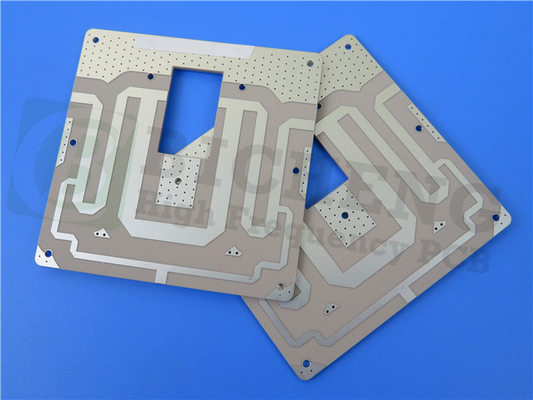

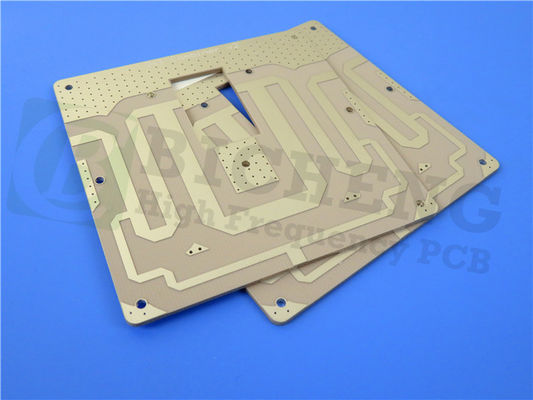

25mil RO3206 PCB 2 слой ENEPIG жесткие платы

Представляем наши недавно поставленные высокочастотные печатные платы RO3206, предназначенные для обеспечения исключительных электрических характеристик и механической стабильности по конкурентоспособным ценам.Этот двухслойный жесткий ПКБ построен с использованием высокочастотных материалов Rogers' RO3206, известные своими превосходными характеристиками и надежностью.Этот ПКБ подходит для различных применений, требующих высокочастотных характеристик и стабильности измерений..

RO3206 Материалы высокочастотных цепей:

Материалы RO3206 представляют собой керамически наполненные ламинаты, усиленные тканевым стекловолокном, разработанные для обеспечения отличной электрической производительности и улучшенной механической стабильности.

- Диэлектрическая постоянная и толерантность: RO3206 предлагает диэлектрическую постоянную 6,15 с плотной толерантностью 0,15 при 10 ГГц и 23 °C, обеспечивая точную передачу сигнала.

- Фактор рассеивания: с фактором рассеивания 0,0027 на 10 ГГц, RO3206 минимизирует потерю сигнала и обеспечивает высокочастотную производительность.

- Высокая теплопроводность: RO3206 обладает высокой теплопроводностью 0,67 W/MK, что позволяет эффективно рассеивать тепло в сложных приложениях.

- Низкая влагопоглощение: с влагопоглощением менее 0,1%, RO3206 сохраняет отличную производительность даже в влажной среде.

- Сравненный медь CTE: материал соответствует коэффициенту теплового расширения меди (CTE) в оси X (13 ppm/°C), оси Y (13 ppm/°C) и оси Z (34 ppm/°C),обеспечение размерной стабильности и надежности.

- Сильная прочность кожуры: RO3206 демонстрирует прочную прочность кожуры на 10,7 фунтов/дюйма, обеспечивая надежную взаимосвязь.

Преимущества высокочастотных ПКБ RO3206:

1. Укрепление стекла из тканей: Укрепление стекла из тканей повышает жесткость, что облегчает обработку ПКБ во время сборки и установки.

2. Единая электрическая и механическая производительность: ПХБ обеспечивает постоянную электрическую и механическую производительность, что делает его идеальным для сложных многослойных высокочастотных конструкций.

3Низкая диэлектрическая потеря: низкая диэлектрическая потеря RO3206 способствует отличной высокочастотной производительности, обеспечивая надежную передачу сигнала.

4Низкий коэффициент расширения в плоскости: низкий коэффициент расширения в плоскости ПКБ, соответствующий меди,делает его подходящим для использования в гибридных конструкциях эпоксидной многослойной доски и обеспечивает надежные поверхностные сборы.

5Отличная размерная стабильность: RO3206 обеспечивает отличную размерную стабильность, что обеспечивает высокую производительность и надежную производительность в различных условиях эксплуатации.

6. Экономично эффективный: ПХБ имеет экономическую цену, что делает его экономически эффективным выбором для массового производства.

7Гладкость поверхности: гладкость поверхности ПКБ позволяет иметь более тонкие толерантности к гравировке линий, что позволяет создавать точные схемы.

Спецификации и конструкция ПКБ:

- Размеры платы: размеры ПКБ точно сохраняются на 51,91 мм х 110 мм (1PCS) с допуском +/- 0,15 мм.

Минимальный размер отверстия составляет 0,35 мм для удовлетворения различных требований к компонентам.

- PCB Stackup: PCB имеет двухслойную жесткую конструкцию с медным слоем 1 (35 мкм), RO3206 ядром (0,635 мм или 25 миллиметров) и медным слоем 2 (35 мкм).

- Толщина готовой доски и вес меди: толщина готовой доски составляет 0,8 мм, что обеспечивает компактное и надежное решение.обеспечение эффективной проводимости.

- Плотное покрытие и поверхностная отделка: толщина покрытия составляет 20 мкм, что обеспечивает надежную взаимосвязь.обеспечивает отличную сварную способность и коррозионную стойкость.

- Шелковый экран и сварная маска: верхний шелковый экран черный, повышающий видимость компонента. Нижняя шелковая маска отсутствует. Верхняя и нижняя сварные маски не применяются.

- Электрические испытания и стандарты качества: для обеспечения оптимальной функциональности каждое печатное платно подвергается всестороннему 100%-ному электрическому испытанию.обеспечение надежности и постоянной производительности.

Изображения, доступность и приложения:

Он совместим с графикой Gerber RS-274-X, что облегчает бесшовную интеграцию в ваш рабочий процесс проектирования.обеспечение легкой доступности для проектировщиков и производителей, ищущих высокопроизводительные решения для печатных плат.

Этот ПКБ подходит для широкого спектра применений, включая системы предотвращения столкновений автомобилей, антенны GPS, беспроводные телекоммуникационные системы, антенны микрополоски,спутники прямого вещания, дистанционные считыватели счетчиков, задние планы питания, LMDS и беспроводная широкополосная связь и инфраструктура базовой станции.
