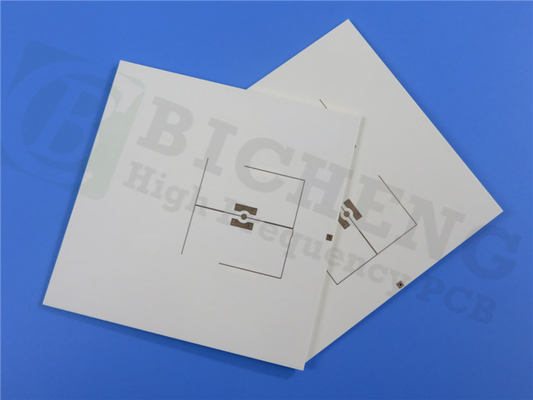

20mil RO4003C PCB 2 слой погружения золото высокочастотные схемы

Предлагаем новый ПКБ на основе материала RO4003C, использующий собственные стеклянные углеводородные материалы Rogers Corporation.объединяет электрические характеристики ПТФЕ/тканного стекла с производственностью эпоксида/стеклаЭтот новаторский ПКБ предлагает исключительную производительность и экономическую эффективность, что делает его идеальным выбором для широкого спектра приложений.

Ключевые особенности:

Непревзойденная электрическая производительность: PCB RO4003C может похвастаться впечатляющей диэлектрической постоянной (DK) 3,38 +/- 0,05 при 10 ГГц, обеспечивая точную передачу и прием сигнала.С низким коэффициентом рассеивания 00,0027 на 10 ГГц, это минимизирует потерю сигнала, обеспечивая превосходную производительность в высокочастотных приложениях.

Улучшенное теплоуправление: ПКБ RO4003C отличается высокой теплопроводностью 0,71 Вт/м/к.Его низкий коэффициент теплового расширения (CTE) соответствует меди (11ppm/°C в оси X, 14ppm/°C по оси Y) гарантирует тепловую стабильность даже при экстремальных температурных условиях (-50°C - 150°C).

Эффективное решение: ПКБ RO4003C предлагает тот же метод обработки, что и стандартный эпоксид/стекло, исключая необходимость специальных процедур обработки отверстий или обработки.Это приводит к более низким затратам на изготовление по сравнению с обычными микроволновыми ламинатами, что делает его экономичным выбором для высокопроизводительных приложений.

Универсальность и надежность: ПКБ RO4003C, предназначенный для многослойных конструкций, идеально подходит для высокопроизводительных приложений с большим объемом.в сочетании с исключительными электрическими характеристиками, обеспечивает надежные и экономически эффективные решения.

имеющий двухслойный жесткий PCB с медной толщиной 35 мкм (внешние слои) и толщиной ядра Rogers 4003C 0,508 мм (20 миллиметров),Этот ПХБ обеспечивает прочную основу для ваших проектовРазмеры доски 43,88 x 33,2 мм, что позволяет сделать ее компактной и эффективной.

С минимальным пробелом 5/5 миллиметров и минимальным размером отверстия 0,3 мм, ПКБ RO4003C поддерживает сложные и точные схемы.6 мм и готовый медный вес 1 унции (1.4 миллиметров) на внешних слоях, обеспечивая долговечность и надежность.

Каждый ПКБ проходит строгие испытания, причем 100% электрические испытания выполняются до отгрузки, чтобы гарантировать его качество и соответствие стандартам IPC-класса-2.Доступность мирового судоходства обеспечивает легкий доступ к этому высокопроизводительному ПХБ.

Некоторые типичные применения ПКБ RO4003C включают антенны базовой станции сотовой связи и усилители мощности, идентификационные метки RF, автомобильные радары и датчики,и LNB для спутников прямого вещанияВыберите ПКБ RO4003C, чтобы использовать мощность высокочастотных характеристик в своих передовых приложениях.
