5mil RT Duroid 5880 PCB 1OZ RF схемы погружения олово

5mil RT Duroid 5880 PCB 1OZ RF схемы погружения олово

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
RT/Duroid 5880
Размер ПКБ:
35 мм х 70 мм = 1 PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
Олово погружения
Количество слоев:
2-layer
Толщина ПКБ:
0,2 mm
Выделить:

1OZ радиочастотные схемы PCB

,

Погруженные цинковые радиочастотные схемы PCB

,

5ml RT твердый 5880 ПХБ

Описание продукта

Представляем наш недавно поставленный ПКБ на RT/duroid 5880 ламинатов.сочетает в себе композиты из ПТФЕ со стеклянными микроволокнами, обеспечивая исключительные характеристики в высокочастотных и широкополосных приложенияхБлагодаря своей низкой диэлектрической постоянной (Dk) и низкой диэлектрической потере, этот ПКБ предназначен для удовлетворения самых требовательных требований современных электронных систем.



Ламинаты RT/duroid 5880 имеют диэлектрическую постоянную 2,2 с плотной толерантностью 0,02 при 10 ГГц/23°С. Это обеспечивает последовательную и надежную передачу сигнала,позволяющий точную и точную высокочастотную работуС коэффициентом рассеивания 0,0009 на 10 ГГц, этот ПКБ минимизирует потери энергии, максимизируя целостность сигнала.



Тепловая стабильность является ключевым фактором в высокочастотных приложениях, и RT/duroid 5880 превосходит в этом аспекте.обеспечение стабильной работы при различных температурных условияхЕго низкая влагопоглощение 0,02% способствует его исключительной надежности, даже в условиях высокой влажности.



NT1 дюроид
Недвижимость NT1 недвижимость Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 2.20
2.20±0.02 спек.
Z Никаких C24/23/50
C24/23/50
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Диэлектрическая постоянная,εПроектирование 2.2 Z Никаких от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.0004
0.0009
Z Никаких C24/23/50
C24/23/50
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Тепловой коэффициент ε -125 Z ppm/°C -50°C до 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 2 x 107 Z Мом см C/96/35/90 ASTM D 257
Сопротивляемость поверхности 3 x 107 Z Мом. C/96/35/90 ASTM D 257
Специфическая температура 0.96(0.23) Никаких j/g/k
(кал/г/с)
Никаких Расчеты
Модуль тяги Испытание при 23°С Испытание при 100°C Никаких MPa ((kpsi) А. ASTM D 638
1070 ((156) 450 ((65) X
860 ((125) 380 ((55) Y
Окончательный стресс 29(4.2) 20(2.9) X
27(3.9) 18(2.6) Y
Окончательное напряжение 6 7.2 X %
4.9 5.8 Y
Модуль сжатия 710(103) 500 ((73) X MPa ((kpsi) А. ASTM D 695
710(103) 500 ((73) Y
940 ((136) 670(97) Z
Окончательный стресс 27(3.9) 22(3.2) X
29 ((5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
Окончательное напряжение 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Поглощение влаги 0.02 Никаких % 0.62" ((1.6мм) D48/50 ASTM D 570
Теплопроводность 0.2 Z В/м/к 80°C ASTM C 518
Коэффициент теплового расширения 31
48
237
X
Y
Z
ppm/°C 0-100°С IPC-TM-650 2.4.41
Td 500 Никаких °C TGA Никаких ASTM D 3850
Плотность 2.2 Никаких gm/cm3 Никаких ASTM D 792
Медная кожура 31.2 ((5.5) Никаких Пли ((Н/мм) 1 унция ((35 мм) фольги EDC
после сварного плавателя
IPC-TM-650 2.4.8
Возгораемость V-0 Никаких Никаких Никаких UL 94
Процесс без свинца совместим Да, да. Никаких Никаких Никаких Никаких



RT/duroid 5880 PCB предлагает единообразные электрические свойства в широком диапазоне частот, что делает его подходящим для различных высокочастотных приложений.ФормированиеМатериал устойчив к растворителям и реагентам, используемым при гравировке или покрытии краев и отверстий,дальнейшее повышение его долговечности и долговечности.



RT/duroid 5880 пользуется устоявшейся репутацией и является надежным и проверенным в отрасли материалом.обеспечение оптимальной производительности и целостности сигнала.

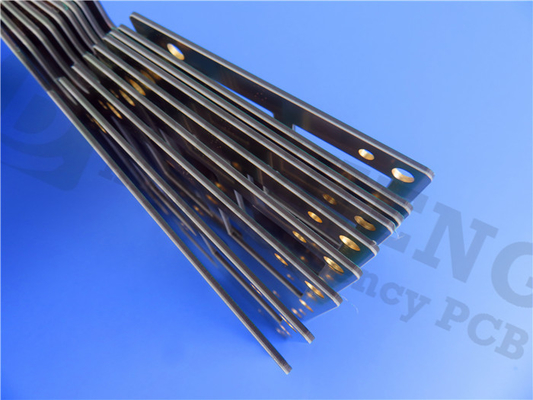

5mil RT Duroid 5880 PCB 1OZ RF схемы погружения олово 0



ПКЖ состоит из двухслойного жесткого ПКЖ с медными слоями 35 мкм с каждой стороны и RT/duroid 5880 с толщиной ядра 0,127 мм (5 миллиметров).Он предлагает компактный и эффективный макет для ваших проектов.



Этот ПХБ поддерживает сложные и точные схемы с минимальным пробелом 5/5 миллиметров и минимальным размером отверстия 0,4 мм. Его толщина готовой доски равна 0.2 мм и готовый медный вес 1 унции (1.4 мл) на внешних слоях, обеспечивая долговечность и надежность.



RT/duroid 5880 PCB проходит строгие испытания, с 100% электрическим испытанием, выполненным до отгрузки, соответствуя стандартам качества IPC-класса-2.обеспечение легкого доступа к этому высокопроизводительному решению.



С 7 компонентами, 18 общими подложками, 9 проходными подложками, 9 верхними SMT-подложками и 6 проходами, RT/duroid 5880 PCB предлагает гибкость и универсальность для ваших конструкций.включая широкополосные антенны коммерческих авиакомпаний, микрополосатые и полосатые схемы, применение миллиметровых волн, радиолокационные системы, системы наведения и цифровые радиоантенны точка-точка.



Выберите RT/duroid 5880 PCB, чтобы раскрыть полный потенциал высокочастотных характеристик в ваших передовых приложениях.



5mil RT Duroid 5880 PCB 1OZ RF схемы погружения олово 1
