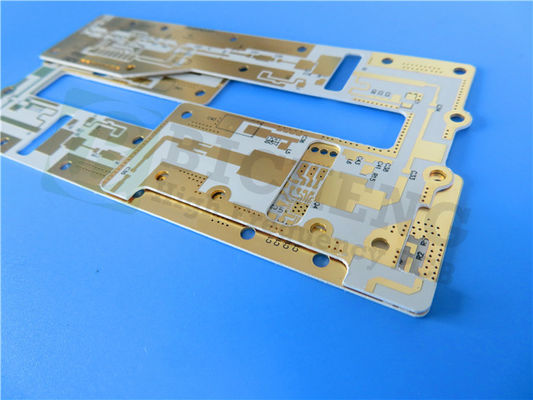

5mil TSM-DS3 ПКБ Двухсторонние доски погружения Серебро

Представляю недавно поставленный печатный лист, изготовленный из коммерческого микроволнового и RF ламинированного материала Rogers AD250C.Этот двухслойный жесткий печатный лист сочетает в себе передовые химические и конструкционные методы, чтобы обеспечить непревзойденную производительность для современной телекоммуникационной инфраструктуры.

Ключевые особенности:

Ламинаты класса Rogers AD250C Woven Glass Reinforced PTFE Antenna Grade: PCB AD250 использует высококачественные ламинаты, которые обеспечивают исключительную механическую прочность и устойчивость.

Контролируемая диэлектрическая постоянная: с низкой и тщательно контролируемой диэлектрической постоянной 2.50, PCB AD250 обеспечивает оптимальную целостность сигнала и эффективную передачу по широкому диапазону частот.

Тангенс низкой потери: ПКБ AD250 имеет впечатляюще низкую тангенс потери (< 0,002 при 10 ГГц), что обеспечивает выдающиеся характеристики схемы во всех типичных беспроводных диапазонах частот.

Отличная размерная стабильность: ПКБ AD250 предлагает отличную размерную стабильность, что приводит к повторяемым характеристикам цепи и улучшенной производительности производства.Он также повышает надёжность ламинированных отверстий (PTH) по сравнению с типичными ламинатами на основе PTFE.

Очень низкий PIM: с выдающимся рейтингом PIM -159 дБс при 30 миллиметрах и 1900 МГц, PCB AD250 обеспечивает отличную производительность антенны и минимизирует потерю производительности, связанную с проблемами, связанными с PIM.

Контролируемая диэлектрическая постоянная (±0,05): ПКБ AD250 обеспечивает контролируемую диэлектрическую постоянную,гарантирующие повторяемую производительность цепи и более высокую степень стабильности при изменении температуры.

Преимущества:

Непревзойденная производительность схемы: PCB AD250 обеспечивает отличную производительность схемы во всех типичных беспроводных частотных диапазонах, гарантируя бесперебойную связь и оптимальную передачу сигнала.

Улучшенная эффективность антенны: с его низкой потерей тангенса и контролируемой диэлектрической постоянной, ПКБ AD250 максимизирует эффективность антенны,что приводит к улучшению возможностей приема и передачи сигнала.

Надежная стабильность Dk: керамическая конструкция ПКБ AD250 обеспечивает более высокую степень стабильности диэлектрической константы при изменениях температуры,обеспечение постоянной работы цепи в различных условиях окружающей среды.

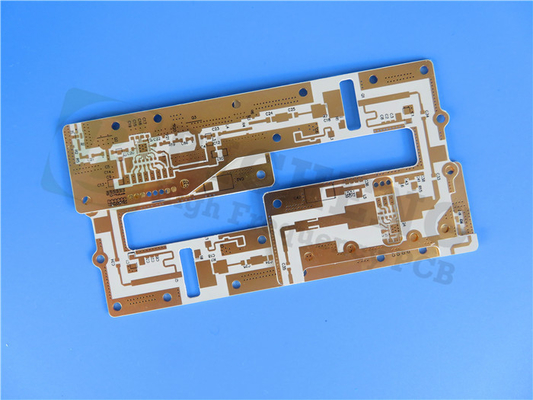

Эта печатная плата представляет собой двухслойную жесткую печатную плату с хорошо оптимизированным стеком для отличной производительности.за которым следует основной слой TSM-DS3, толщиной 0,127 мм (5 миллилитров), и, наконец, еще один слой меди на нижней стороне, также размером 35 мкм. Этот набор обеспечивает надежную передачу сигнала и эффективное тепловое управление.

Когда дело доходит до деталей конструкции, этот ПКБ предлагает точные спецификации для удовлетворения ваших требований.с плотной допустимой допустимостью +/- 0Минимальный пробел/пробел установлен на 4/7 миллиметров, что позволяет создавать сложные схемы. Минимальный размер отверстия составляет 0,4 мм, что обеспечивает гибкость для монтажа компонентов.

Этот печатный лист имеет толщину доски 0,2 мм, что способствует его компактному фактору формы.обеспечение надежной проводимости и долговечности. Толщина покрытия составляет 20 мкм, что способствует надежной взаимосвязи между слоями. Окончание поверхности достигается погружением серебра, что повышает сварную способность и коррозионную стойкость.

С точки зрения эстетики, эта пластинка не имеет ни верхнего, ни нижнего шелкопряда, что придает ей чистый и минималистичный внешний вид.позволяет непосредственно визуально осматривать следы медиПеред отгрузкой, каждая печатная пластина проходит тщательное 100% электрическое испытание, чтобы убедиться, что она соответствует требуемым спецификациям и стандартам качества.

Он поддерживает в общей сложности 36 компонентов, с 163 подложками, доступными для бесшовной интеграции компонентов.Никаких нижних SMT подложкиБлагодаря 151 каналу и двум сетям ПКБ обеспечивает эффективное передачу сигналов и связь.

Вид поставляемой живописи:Гербер RS-274-X

Принятый стандарт:IPC-класс-2

Доступность:по всему миру

Некоторые типичные применения:
Сцепные устройства
Антенны фазового массива
Радарные манифолды
Антенна мм-волновой/автомобильная
Сверление нефти
Испытания на полупроводниках/ATE
