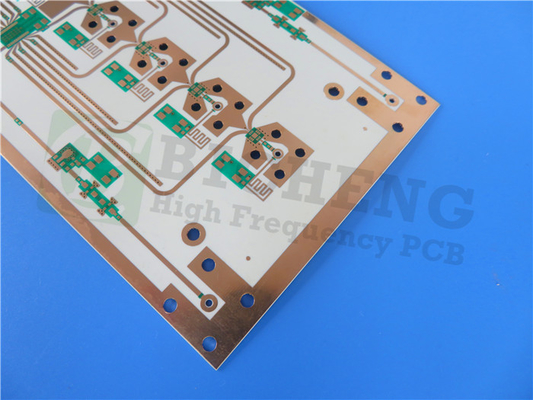

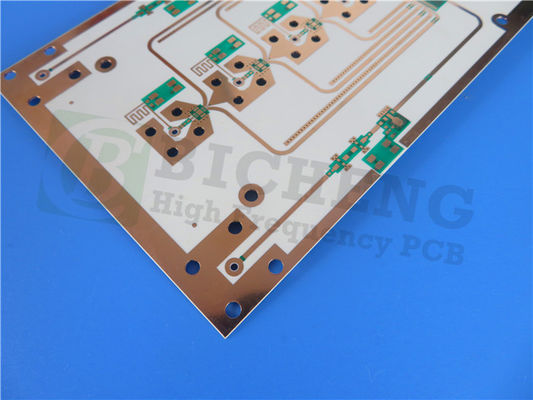

10mil WL-CT300 PCB Двустороннее погружение серебро для высокочастотных приложений

Представляем наш недавно поставленный ПКБ, основанный на WL-CT300. WL-CT300 органический полимерный керамический стекловолокно покрытый тканью ламинат из меди, произведенный Wangling.WL-CT300 - это высокочастотный материал на основе термоустойчивой смолы, предлагающий исключительную производительность и универсальность.обеспечивая отличные характеристики низких потерь, необходимые для высокочастотных конструкцийБлагодаря упрощенной обработке ПКБ по сравнению с материалами из ПТФЕ и превосходной стабильности и консистенции в схемах, WL-CT300 является идеальной заменой аналогичным зарубежным продуктам.

Ключевые особенности:
1Диэлектрическая постоянная 3,0 при 10 ГГц/23°С, обеспечивающая надежную передачу сигнала в высокочастотных приложениях.
2Фактор рассеивания 0,003 на 10 ГГц, минимизируя потерю сигнала и сохраняя целостность сигнала.
3Отличный тепловой коэффициент диэлектрической постоянной (TCDK) 27 ppm/°C, обеспечивающий стабильную производительность при различных температурах.
4Высокая теплопроводность 0,41 Вт/МК, обеспечивающая эффективное рассеивание тепла и тепловое управление.
5Низкая влагопоглощение 0,15%, сохраняя постоянные электрические свойства даже в влажной среде.
6Соответствующий коэффициент теплового расширения меди (CTE) в оси X (15 ppm/°C), оси Y (14 ppm/°C) и оси Z (31 ppm/°C), снижающий риск механического напряжения и обеспечивающий размерную стабильность.

ПКБ-накопление:
WL-CT300 PCB имеет двухслойную жесткую конструкцию с точными характеристиками:


- Медь_слой_1: 35 мкм
- WL-CT300 слой ядра: 0,254 мм (10 миллиметров)
- Медь_слой_2: 35 мкм

Подробная информация о конструкции ПКБ:
Чтобы удовлетворить ваши конкретные требования, PCB WL-CT300 предлагает следующие конструкционные детали:
- Размеры платы: 167,8 мм х 91,6 мм, что позволяет размещать по одному ПКБ в каждом порядке с плотной толерантностью +/- 0,15 мм.
- Минимальное пространство: 4/5 миллилитров, что позволяет создавать сложные схемы и высокую плотность упаковки.
- Минимальный размер отверстия: 0,3 мм, обеспечивающий гибкость для монтажа компонента.
- Нет слепых протекторов, упрощая процесс производства.
- Толщина готовой доски: 0,3 мм, что способствует ее компактному фактору формы.
- Оконченная масса меди: 1 унция (1,4 миллиметра) на внешних слоях, обеспечивая прочную проводимость и долговечность.
- через толщину покрытия: 20 мкм, способствуя надежной взаимосвязи между слоями.
- Окончание поверхности: погружение серебра, повышение сварной способности и коррозионной стойкости.
- Ни верхнего, ни нижнего шелкопряда или сварной маски, что обеспечивает чистый и минималистичный вид.
- Каждый ПКБ проходит тщательное 100% электрическое испытание перед отгрузкой, чтобы гарантировать его соответствие стандартам качества.

Статистика ПХБ:
Эта печатная пластина поддерживает в общей сложности 41 компонент, с 190 подложками, доступными для бесшовной интеграции компонентов.Никаких нижних SMT подложкиБлагодаря 162 каналам и двум сетям, этот ПКБ обеспечивает эффективное передачу сигналов и связь.

Изображения и стандарты:
Этот печатный лист принимает графику Gerber RS-274-X, упрощая процесс производства. Он соответствует стандарту IPC-Class-2, обеспечивая высокую надежность и производительность. Этот печатный лист доступен во всем мире,чтобы сделать его легко доступным для различных приложений.

Типичные применения:
PCB WL-CT300 используется в широком спектре отраслей промышленности, включая:
- Антенны базовой станции и спутниковые антенны для надежной беспроводной связи.
- Автомобильные радары, датчики и навигационные системы для продвинутой помощи водителю.
- Усилители мощности для эффективного усиления сигнала.
- Спутниковые высокочастотные головки для спутниковой связи.
- РЧ-устройства и фильтры для точной манипуляции сигналом.
- WIMAX антенны и распределенные антенны для беспроводной широкополосной связи.

Благодаря своим исключительным характеристикам, соответствию стандартам и глобальной доступности ПКБ WL-CT300 является надежным выбором для высокочастотных приложений в различных отраслях.
