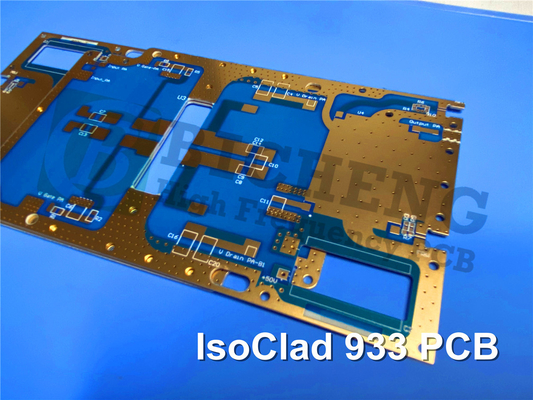

RF PCB на IsoClad 933 15mil ламинатах Погруженные золотые схемы

Rogers IsoClad 933 представляет собой высокопроизводительный материал для печатных плат (PCB), который обладает отличными электрическими и механическими свойствами.ведущий поставщик материалов для передовых схем, IsoClad 933 представляет собой нетканый композит из стекловолокна / PTFE, предназначенный для использования в широком спектре приложений, от конформных антенн до высокочастотных радиолокационных систем.

Состав материала и основные характеристики:
IsoClad 933 - это уникальный материал для подложки ПКБ, который использует патентованный производственный процесс для создания нетканого арматуры из стекловолокна.Эта конструкция позволяет материалу быть более гибким и удобным по сравнению с традиционными ламинатами из стекловолокна, что делает его подходящим для применения, когда окончательная схема может потребоваться сформировать или сгибать.

Ключевые характеристики IsoClad 933 включают:

Диэлектрическая постоянная (Dk) 2,33 при 10 ГГц и 23 °C
Фактор диссипации (Df) 0,0016 при 10 ГГц и 23 °C
Исключительная прочность на 10 фунтов на дюйм
Низкое поглощение воды 0,05%
Чрезвычайно низкий выброс газов с 0,03% TML, 0 CVCM и 0,02% WVR
Высокоравномерная диэлектрическая постоянная по всему материалу


Эти характеристики делают IsoClad 933 идеальным выбором для высокочастотных, высокопроизводительных схем, где неизменные электрические свойства и размерная стабильность имеют решающее значение.

Спецификации и конструкция ПКБ:
ПКБ Rogers IsoClad 933 предлагается в описании данного продукта, имеет двухслойную жесткую конструкцию со следующими деталями конструкции:

Толщина меди: 35 мкм в верхнем и нижнем слоях
Материал ядра: Rogers IsoClad 933 толщиной 0,381 мм (15 миллиметров)
Размеры доски: 170 мм х 170 мм, с допуском ±0,15 мм
Минимальное количество следов/пространства: 4/6 миллилитров
Минимальный размер отверстия: 0,3 мм
Никаких слепых путей
Толщина готовой доски: 0,5 мм
Готовый медь вес: 1 унция (1,4 миллилитра) на внешних слоях
Толщина покрытия: 20 мкм
Поверхностная отделка: Золото погружения
Шелковый экран: белый на верхнем слое, отсутствующий на нижнем
Маска для сварки: зеленый верхний слой, никакой нижний
100% электрические испытания перед отправкой

Конструкция печатных плат обеспечивает постоянную производительность и надежность, отвечая стандарту качества IPC-класса-2.

Применение:
Конформированные антенны
Схемы стриплайн и микросхемы
Системы наведения
Радарные и электронные системы войны
