5ml RF-35TC PCB Двухсторонний 1OZ Круговая плата

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

RF-35TC

Размер ПКБ:

48.17 мм х 47.7 мм = 3PCS = 3 типа, +/- 0.15 мм

Вес меди:

1 унция (1,4 миллилитра)

Поверхностная отделка:

Золото погружения

Количество слоев:

2-layer

Толщина ПКБ:

0.2 мм

Выделить:

1OZ RF-35TC ПКБ

5 миллиграмм RF-35TC ПХБ

Двусторонние PCB RF-35TC

Описание продукта

Введение:
ПКБ RF-35TC является передовым высокочастотным материалом, который предлагает лучший в своем классе низкий фактор рассеивания и исключительную теплопроводность.Проектированы для требовательных высокомощных RF и микроволновых приложений, этот на основе ПТФЕ, керамически заполненный стекловолокнистый субстрат обеспечивает непревзойденную производительность, где минимизация потери сигнала и эффективное рассеивание тепла имеют решающее значение.

Особенности:

Теплопроводящий ламинат с низкими потерями с диэлектрической постоянной 3,5 ± 0,05 при 10 ГГц/23°С
Сверхнизкий коэффициент рассеивания 0,002 при 10 ГГц/23°С
Впечатляющая теплопроводность 0,87 W/m/K для 0,5 унции меди, 0,92 W/m/K для 1 унции меди
Отличная стабильность измерений с низким CTE 11 ppm/°C (ось X), 13 ppm/°C (ось Y), 34 ppm/°C (ось Z)
Высокая тепловая надежность при температуре 436°C при 5% потере веса
Низкая влагопоглощение только 0,05%

Типичные значения RF-35TC
Недвижимость	Метод испытания	Единица	Стоимость	Единица	Стоимость
DK @10 ГГц	IPC-650 2.5.5.5.1 (измененный)		3.5		3.5
Tck(-30 до 120°C)	IPC-650 2.5.5.5.1 (измененный)	ppm	24	ppm	24
Df @10 ГГц	IPC-650 2.5.5.5.1 (измененный)		0.0011		0.0011
Диэлектрический разрыв	IPC-650 2.5.6 ((в самолете, два штифта в масле)	kV	56.7	kV	56.7
Диэлектрическая прочность	ASTM D 149 ((По плоскости)	В/мл	570	В/мм	22,441
Сопротивление дуги	IPC-650 2.5.1	Второй	304	Второй	304
Поглощение влаги	IPC-650 2.6.2.1	%	0.05	%	0.05
Сила на изгибе (MD)	ASTM D 790/IPC-650 2.4.4	Пси	12,900	Н/мм²	88.94
Сила изгиба ((CD)	ASTM D 790/IPC-650 2.4.4	Пси	11,700	Н/мм²	80.67
Прочность на протяжение (MD)	ASTM D 3039/IPC-TM-650 2.4.19	Пси	9,020	Н/мм²	62.19
Прочность на растяжение ((CD)	ASTM D 3039/IPC-TM-650 2.4.19	Пси	7,740	Н/мм²	53.37
Удлинение на перерыве (MD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1.89	Н/мм	1.89
Удлинение на перерыве (CD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1.7	%	1.7
Модуль Янга (MD)	ASTM D 3039/IPC-TM-650 2.4.19	Пси	667,000	Н/мм²	4,599
Модуль Янга (CD)	ASTM D 3039/IPC-TM-650 2.4.19	Пси	637,000	Н/мм²	4,392
Соотношение Пуассона (MD)	ASTM D 3039/IPC-TM-650 2.4.19		0.18		0.18
Соотношение Пуассона ((CD)	ASTM D 3039/IPC-TM-650 2.4.19		0.23		0.18
Модуль сжатия	АСТМ D 695 ((23°C)	Пси	560,000	Н/мм²	3,861
Сила на изгибе (MD)	ASTM D 790/IPC-650 2.4.4	Пси	1.46 х 10⁶	Н/мм²	10,309
Сила изгиба ((CD)	ASTM D 790/IPC-650 2.4.4	Пси	1.50 х 10⁶	Н/мм²	10,076
Прочность очистки ((1⁄2 унции.CVH)	IPC-650 2.4.8 ((Термальное напряжение.)	Мб/дюйм	7	г/см³	1.25
Теплопроводность (не обтянутая)125°C)	ASTM F433 ((Сохраненный тепловой поток)	W/(mK)	0.6	W/(mK)	0.6
Теплопроводность ((C1/C1,125°C)	ASTM F433 ((Сохраненный тепловой поток)	W/(mK)	0.92	W/(mK)	0.92
Теплопроводность ((CH/CH,125°C)	ASTM F433 ((Сохраненный тепловой поток)	W/(mK)	0.87	W/(mK)	0.87
Размерная стабильность (MD)	IPC-650-2.4.39 сек.5.4 ((После вырезки)	Миллилитров.	0.23	мм/м	0.23
Размерная стабильность (CD)	IPC-650-2.4.39 сек.5.4 ((После вырезки)	Миллилитров.	0.64	мм/м	0.64
Размерная стабильность (MD)	IPC-650-2.4.39 сек.5.5 ((Термальное напряжение.)	Миллилитров.	-Нет.04	мм/м	-Нет.04
Размерная стабильность (CD)	IPC-650-2.4.39 сек.5.5 ((Термальное напряжение.)	Миллилитров.	0.46	мм/м	0.46
Сопротивляемость поверхности	IPC-650 2.5.17.1 ((после повышения температуры.)	Мохмс	8.33 х 10⁷	Мохмс	8.33 х 10⁷
Сопротивляемость поверхности	IPC-650 2.5.17.1 ((после влажности)	Мохмс	6.42 х 10⁷	Мохмс	6.42 х 10⁷
Сопротивляемость объема	IPC-650 2.5.17.1 ((после повышения температуры.)	Мом/см	5.19 х 10⁸	Мом/см	5.19 х 10⁸
Сопротивляемость объема	IPC-650 2.5.17.1 ((после влажности)	Мом/см	2.91 х 10⁸	Мом/см	2.91 х 10⁸
CTE ((ось X)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	11	ppm/°C	11
CTE ((Y ось)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	13	ppm/°C	13
CTE ((ось Z)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	34	ppm/°C	34
Плотность	ASTM D 792	г/см3	2.35	г/см3	2.35
Твердость	ASTM D 2240 ((Остров D)		79.1		79.1
Напряжение при перерыве (MD)	ASTM D 790/IPC-650 2.4.4	%	0.014	%	0.014
Напряжение на перерыве ((CD)	ASTM D 790/IPC-650 2.4.4	%	0.013	%	0.013
Специфическая температура	ASTM E 1269-05,E 967-08,E 968-02	j/(g°C)	0.94	j/(g°C)	0.94
Td(2% потеря веса)	IPC-650 2.4.24.6/TGA	oF	788	°C	420
Td(5% потеря веса)	IPC-650 2.4.24.6/TGA	oF	817	°C	436

Преимущества:

"Лучший в своем классе" убыточный тангенс для максимальной эффективности и целостности сигнала
Исключительное тепловое управление для рассеивания тепла от компонентов высокой мощности
Устойчивые диэлектрические свойства в широком температурном диапазоне
Улучшенные усилия антенны и эффективность излучения
Устойчивое сцепление с очень тонкими медными фольгами для конструкций с высокой плотностью ПКБ

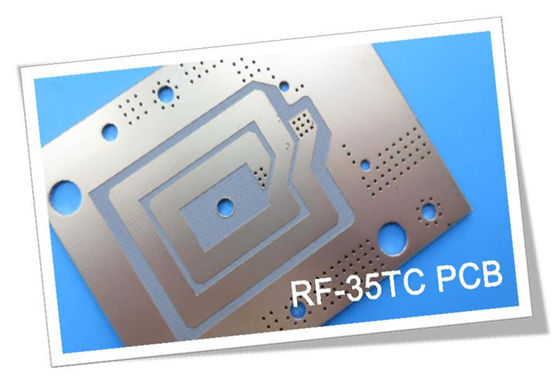

5ml RF-35TC PCB Двухсторонний 1OZ Круговая плата 0

Этот двухслойный жесткий печатный лист имеет ядро RF-35TC длиной 0,127 мм (5 миллиметров) с 35 мкм медными слоями и построен по самым высоким стандартам качества.RF-35TC является главным выбором для требовательных RF и микроволновых конструкций.

Применение:
ПКБ RF-35TC идеально подходит для широкого спектра высокочастотных, высокомощных приложений, включая:

Фильтры, сцепляющие устройства и усилители мощности
Антенны и спутниковые связи
Радарные и датчиковые системы
Оборудование для испытаний и измерений
