60mil RO3003 PCB Двусторонние погрузочные золотые схемы

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

RO3003

Размер ПКБ:

63 мм х 35 мм = 1 PCS

Вес меди:

1 унция (1,4 миллилитра)

Поверхностная отделка:

Золото погружения

Количество слоев:

2-layer

Толщина ПКБ:

1.6 мм

Выделить:

Двусторонние погрузочные золотые схемы

RO3003 Золотые круги с погружением

Золотые схемы с погружением 60 миллилитров

Описание продукта

Введение:
Rogers RO3003 PCB - это современный керамически наполненный композит из PTFE, предназначенный для коммерческих микроволновых и радиочастотных приложений.Этот передовой ламинат обеспечивает непревзойденную стабильность диэлектрической постоянной (Dk) в широком диапазоне температур и частот, что делает его идеальным выбором для передовых технологий, таких как автомобильные радары, беспроводная инфраструктура 5G и передовые системы помощи водителю (ADAS).

Ключевые особенности:

Диэлектрическая постоянная 3 ± 0,04 при 10 ГГц/23°С
Коэффициент рассеивания 0,001 при 10 ГГц/23°С
Тепловая устойчивость при Td > 500°C
Отличные механические свойства с медью, соответствующей CTE
Низкая влагопоглощение всего 0,04%
Экономичный объем производства

RO3003 Типичная стоимость
Недвижимость	RO3003	Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная,ε Процесс	3.0±0.04	Z		10 ГГц/23°С	IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование	3	Z		от 8 до 40 ГГц	Метод дифференциальной длины фазы
Фактор рассеивания,tanδ	0.001	Z		10 ГГц/23°С	IPC-TM-650 2.5.5.5
Тепловой коэффициент ε	- Три.	Z	ppm/°C	10 ГГц -50°C до 150°C	IPC-TM-650 2.5.5.5
Размерная стабильность	0.06 0.07	X Y	мм/м	КОНД А	IPC-TM-650 2.2.4
Сопротивляемость объема	107		MΩ.cm	КОНД А	IPC 2.5.17.1
Сопротивляемость поверхности	107		MΩ	КОНД А	IPC 2.5.17.1
Модуль тяги	930 823	X Y	MPa	23°C	ASTM D 638
Поглощение влаги	0.04		%	D48/50	IPC-TM-650 2.6.2.1
Специфическая температура	0.9		j/g/k		Расчеты
Теплопроводность	0.5		W/M/K	50°C	ASTM D 5470
Коэффициент теплового расширения (-55-288°С)	17 16 25	X Y Z	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.4.1
Td	500		°C TGA		ASTM D 3850
Плотность	2.1		gm/cm3	23°C	ASTM D 792
Прочность медной кожуры	12.7		Иб/ин.	1 унция, EDC после сварки	IPC-TM 2.4.8
Возгораемость	V-0				UL 94
Процесс без свинца совместим	Да, да.

Преимущества:

Надежная производительность до 77 ГГц для таких приложений, как автомобильный радар
Стабильная диэлектрическая постоянная идеально подходит для фильтров, антенн и осцилляторов
Устойчивость измерений для надежной поверхности монтажа
Подходит для гибридных многослойных конструкций с диапазоном диэлектрических констант
Экономически эффективное решение для производства большого объема

Спецификации ПХБ:

Двухслойная жесткая конструкция ПКБ
60 миллиметров (1,524 мм) Rogers RO3003 субстрат
35 мкм медные слои
Минимальный пробел/пространство 4/6 миллилитров
Толщина готовой доски 1,6 мм
1 унция (1,4 миллилитра) масса наружного слоя меди
Погруженная золотая поверхность

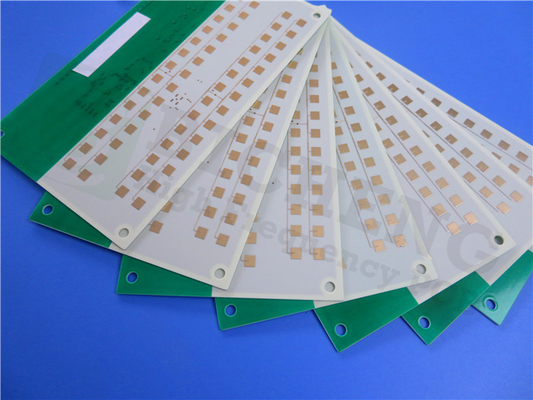

60mil RO3003 PCB Двусторонние погрузочные золотые схемы 0

Применение:
ПКБ Rogers RO3003 является идеальным выбором для широкого спектра высокочастотных приложений, включая:

Автомобильный радар
Глобальные спутниковые антенны позиционирования
Сотовые телекоммуникационные системы
Антенны для беспроводной связи
Спутники прямого вещания
Дата-ссылка на кабельных системах
Дистанционные счетчики
Мощные задние самолеты

60mil RO3003 PCB Двусторонние погрузочные золотые схемы 1
