| Материал: | RO3003G2 | Размер ПКБ: | 41.71 мм х 64 мм = 1 PCS, +/- 0,15 мм |
|---|---|---|---|
| Вес меди: | 1 унция (1,4 миллилитра) | Поверхностная отделка: | Золото погружения |
| Количество слоев: | 2-layer | Толщина ПКБ: | 0.2 мм |
| Высокий свет: | Погруженные золотые схемы ПКБ,5 миллилитров ПХБ,RO3003G2 ПХБ |
||
Rogers RO3003G2 представляет собой высокопроизводительный ламинат из PTFE, заполненный керамикой, предназначенный для применения в автомобильных радарах с миллиметровыми волнами. This latest iteration of Rogers' industry-leading RO3003 solutions was developed based on customer feedback to address the next-generation needs of ADAS (Advanced Driver Assistance Systems) like adaptive cruise control, предупреждение о столкновении впереди и помощь в смене полосы движения.
Ключевые особенности:
- Диэлектрическая постоянная (Dk) 3,0 ± 0,04 при 10 ГГц и 3,07 при 77 ГГц
- Низкий коэффициент рассеивания 0,0011 при 10 ГГц
- Отличный тепловой коэффициент диэлектрической постоянной (-35 ppm/°C)
- Медь с очень низким профилем (VLP) с электродепозитом (ED)
- Коэффициент теплового расширения (CTE) для повышения надежности
- Гомогенная конструкция с уменьшенной диэлектрической пористостью
| Недвижимость | RO3003G2 | Направление | Единица | состояние | Метод испытания |
| Процесс диэлектрической постоянной | 30,00 ± 0.04 | Z | - | 10 ГГц 23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная, конструкция | 3.07 | Z | - | 77 ГГц | Дифференциальная фаза Метод длины |
| Фактор рассеивания, тан d | 0.0011 | Z | - | 10 ГГц 23°С | IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент er | -35 | Z | ppm/°C | 10 ГГц -50 до 150°C |
IPC-TM-650 2.5.5.5 |
| Размерная стабильность | -Нет.16 -Нет.14 |
X Y |
мм/м | Метод С | IPC TM-650 2.2.4 |
| Сопротивляемость объема | 1.4 х 10^9 | - | MΩ•cm | КОНД А | IPC 2.5.17.1 |
| Сопротивляемость поверхности | 2.6 х 10⁸ | - | MΩ | КОНД А | IPC 2.5.17.1 |
| Модуль тяги | 378 396 |
X Y |
Кс | 23°C | ASTM D638 |
| Поглощение влаги | 0.06 | - | % | D48/50 | IPC-TM-650 2.6.2.1 |
| Специфическая температура | 0.73 0.83 |
Z | Д/г/к | 0°C 50°C |
АСТМ E1269-11 |
| Теплопроводность | 0.43 | Z | W/m/K | 50°C | ASTM D5470 |
| Коэффициент теплового расширения | 16 17 18 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | - | °CTGA | - | ASTM D3850 |
| Плотность | 2.15 | - | gm/cm3 | 23°C | ASTM D792 |
| Прочность кожуры меди | 12.0 | - | В литрах | 1/2 унции. После сварки |
IPC-TM-2.4.8 |
| Возгораемость | V-0 | - | - | - | UL 94 |
| Совместимость с процессом без свинца | Да, да. | - | - | - | - |
| ПКБ-материал: | Ламинат из ПТФЭ, наполненный керамикой |
| Наименование: | RO3003G2 |
| Диэлектрическая постоянная: | 3 |
| Коэффициент рассеивания | 0.0011 |
| Количество слоев: | Односторонние, двусторонние, многослойные, гибридные печатные платы |
| Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) |
| Диэлектрическая толщина | 5 миллиметров (0,127 мм), 10 миллиметров (0,254 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Погруженное золото, HASL, погруженное серебро, погруженное олово, ENEPIG, OSP, голая медь, чистое золото и т.д. |
Преимущества:
- Лучшая в своем классе производительность для потери вставки
- Минимизация диэлектрической постоянной колебания в готовом ПКБ
- Это способствует тенденции к более мелким диаметрам.

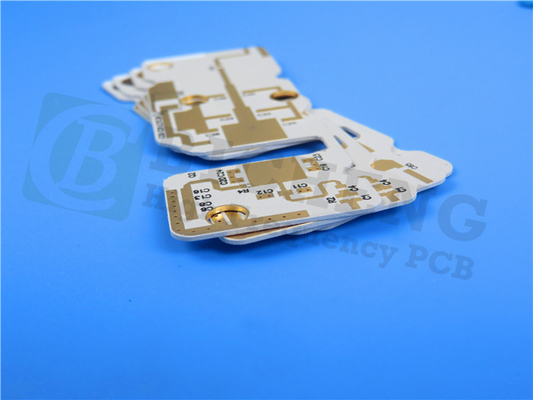

Этот двухслойный жесткий печатный лист имеет ядро Rogers RO3003G2 размером 0,127 мм (5 миллиметров) с 35 мкм медными слоями.ПХБ имеет минимальное количество следов на пространстве 4/5 миллилитров, минимальный размер отверстия 0,3 мм, и погруженная золотая поверхность.
Применение:
Он отвечает стандартам качества IPC-класса-2, PCB RO3003G2 хорошо подходит для различных приложений ADAS, включая адаптивный круиз-контроль, предупреждение о столкновении вперед, активную помощь тормозам,Помощь в смене полосы движения, пилот пробок, пилот парковки, и обнаружение слепой точки.
