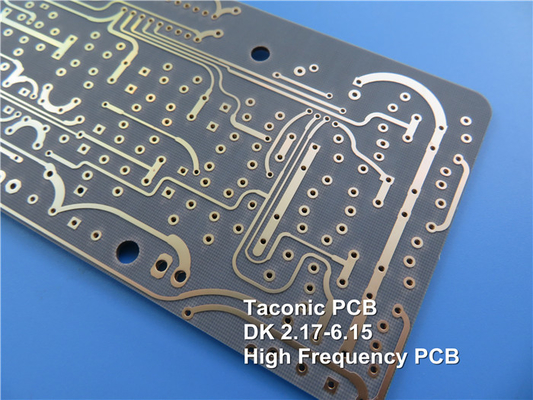

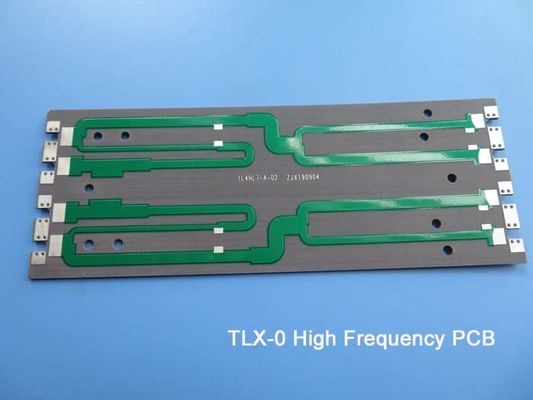

TLX-0 Rf PCB Board 5mil 1OZ Погруженное золото

TLX-0 Rf PCB Board 5mil 1OZ Погруженное золото
TLX-0 Rf PCB Board 5mil 1OZ Погруженное золото TLX-0 Rf PCB Board 5mil 1OZ Погруженное золото

Большие изображения :  TLX-0 Rf PCB Board 5mil 1OZ Погруженное золото

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Оплата и доставка Условия:
Количество мин заказа: 1 шт.
Цена: USD9.99-99.99/PCS
Упаковывая детали: Вакуумные пакеты+Картоны
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000 штук в месяц
контакт

TLX-0 Rf PCB Board 5mil 1OZ Погруженное золото

описание
Материал: TLX-0 Размер ПКБ: 260,64 мм х 64,97 мм = 1 PCS, +/- 0,15 мм
Вес меди: 1 унция (1,4 миллилитра) Поверхностная отделка: Золото погружения
Количество слоев: 2-layer Толщина ПКБ: 0.2 мм
Выделить:

Планшеты для рф-пcb TLX-0

,

Площадка для печатных пластин 5 миллиметров

,

1OZ Погружение Золотая картонная плата

Введение
TLX-0 представляет собой высокопроизводительную печатную плату, изготовленную из композитного материала из стекловолокна PTFE.Ламинаты серии TLX предлагают отличную надежность и универсальность для широкого спектра применений радиочастотных и микроволновых сигналовС диэлектрической постоянной 2,45 ± 0,04 и низким коэффициентом рассеивания TLX-0 является идеальным выбором для микроволновых конструкций с низким количеством слоев.



Особенности
Диэлектрическая постоянная (Dk): 2,45 ± 0,04 при 10 ГГц
Фактор диссипации (Df): 0,0021 при 10 ГГц
Низкое поглощение влаги: 0,02%
Коэффициент теплового расширения (CTE):
Ось Х: 21 ppm/°C
Ось Y: 23 ppm/°C
Ось Z: 215 ppm/°C
Сильная прочность: 12 фунтов/дюйм



Тип DK
TLY-5A 2.17
TLY-5 2.20
TLY-3 2.33
TLT-0 TLX-0 2.45
TLT-9 TLX-9 2.50
TLT-8 TLX-8 2.55
TLT-7 TLX-7 2.60
TLT-6 TLX-6 2.65
TLE-95 2.95
TLC-27 2.75
TLC-30 RF-30 3.00
TLC-32 3.20
TLF-35 3.50
TLF-35-xxxx-A 3.50
RF-35 RF-35A2 3.50
TRF-41 4.10
TRF-43 4.30
TRF-45 4.50
RF-60A 6.15
CER-10 10



Преимущества
Отличная производительность PIM (< -160 dBc)
Прочные механические и тепловые свойства
Низкая и стабильная диэлектрическая постоянная
Устойчивый по размерам
Низкая влагопоглощение
Ограниченная толерантность Dk
Низкий коэффициент рассеивания
Уровень воспламеняемости UL 94 V0
Подходит для микроволновых конструкций с низким количеством слоев



Заявления
ПКБ TLX-0 хорошо подходит для различных RF и микроволновых приложений, включая:



Сцепляющие устройства, разделяющие устройства, комбинаторы, усилители
Антенны и пассивные компоненты
Радарные системы и мобильная связь
Оборудование для испытаний микроволн
Устройства микроволновой передачи и компоненты радиочастот



Спецификации ПХБ

Материал: TLX-0 PTFE стекловолоконный композит
Укладка слоя: 2-слойная жесткая
Толщина меди: 1 унция (35 мкм) на обоих слоях
Размеры доски: 26,64 мм х 64,97 мм ± 0,15 мм
Минимальное количество следов/пространства: 5/5 миллилитров
Минимальный размер отверстия: 0,3 мм
Толщина готовой доски: 0,2 мм
Толщина покрытия: 20 мкм
Поверхностная отделка: Золото погружения



Этот печатный лист изготовлен в соответствии со стандартами качества IPC-класса 2 и доступен во всем мире.
