60mil TLX-8 PCB 2 слой погружения Золото жесткие схемы

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

TLX-8

Размер ПКБ:

1080,72 мм х 59,59 мм = 1 PCS, +/- 0,15 мм

Вес меди:

1 унция (1,4 миллилитра)

Поверхностная отделка:

Золото погружения

Количество слоев:

2-layer

Толщина ПКБ:

1.6 мм

Выделить:

60 миллилитров погружения Золото жесткие схемы

TLX-8 Погруженные золотые жесткие схемы

Погружение Золотой ПКБ 2 слой

Описание продукта

TLX-8 представляет собой ламинированный материал из стекловолокна из ПТФЕ, предназначенный для надежной работы в широком спектре применений радиочастот.Его универсальность обусловлена наличием различных толщин и вариантов медиЭтот материал хорошо подходит для микроволновых конструкций с низким количеством слоев, предлагая механическое усиление для использования в суровых условиях, таких как:

- Сильные вибрации во время запуска
- воздействие высоких температур в модулях двигателя
- Окружающая среда, богатая радиацией, в космосе
- Экстремальные морские условия для антенн военных кораблей
- Широкий температурный диапазон для подложки высотомера

Основные преимущества
- Отличная производительность ПИМ (пассивная интермодуляция), измеренная менее -160 дБc
- Отличные механические и тепловые свойства
- Низкая и стабильная диэлектрическая постоянная (Dk)
- Размерно стабильный с низкой влагопоглощением
- Строго контролируемый Dk
- Низкий коэффициент рассеивания (Df)
- Уровень воспламеняемости UL 94 V0
- Подходит для микроволновых конструкций с низким количеством слоев

TLX-8 Типичные значения
Недвижимость	Метод испытания	Единица	Стоимость	Единица	Стоимость
DK @10 ГГц	IPC-650 2.5.5.3		2.55		2.55
Df @1,9 ГГц	IPC-650 2.5.5.5.1		0.0012		0.0012
Df @10 ГГц	IPC-650 2.5.5.5.1		0.0017		0.0017
Диэлектрический разрыв	IPC-650 2.5.6	kV	>45	kV	>45
Поглощение влаги	IPC-650 2.6.2.1	%	0.02	%	0.02
Сила на изгибе (MD)	ASTM D 709	Пси	28,900	Н/мм2
Сила изгиба ((CD)	ASTM D 709	Пси	20,600	Н/мм2
Прочность на протяжение (MD)	ASTM D 902	Пси	35,600	Н/мм2
Прочность на растяжение ((CD)	ASTM D 902	Пси	27,500	Н/мм2
Удлинение на перерыве (MD)	ASTM D 902	%	3.94	%	3.94
Удлинение на перерыве (CD)	ASTM D 902	%	3.92	%	3.92
Модуль Янга (MD)	ASTM D 902	Кпси	980	Н/мм2
Модуль Янга (CD)	ASTM D 902	Кпси	1,200	Н/мм2
Модуль Янга (MD)	ASTM D 3039	Кпси	1,630	Н/мм2
Соотношение Пуасона	ASTM D 3039		0.135	Н/мм
Прочность очистки ((1 унция)	IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.)	Ибс./линейный дюйм	15	Н/мм
Прочность очистки ((1 унция.RTF)	IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.)	Ибс./линейный дюйм	17	Н/мм
Прочность очистки ((1⁄2 унции)	IPC-650 2.4.8.3 ((Повышенная температура.)	Ибс./линейный дюйм	14	Н/мм
Прочность очистки ((1⁄2 унции)	IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.)	Ибс./линейный дюйм	11	Н/мм
Прочность очистки ((1 унция, проката)	IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.)	Ибс./линейный дюйм	13	Н/мм	2.1
Теплопроводность	ASTM F433/ASTM 1530-06	W/M*K	0.19	W/M*K	0.19
Размерная стабильность (MD)	IPC-650 2.4.39 сек.5.5 ((После выпечки.)	Миллилитров.	0.06	мм/м
Размерная стабильность (CD)	IPC-650 2.4.39 сек.5.4 ((После выпечки.)	Миллилитров.	0.08	мм/м
Размерная стабильность (MD)	IPC-650 2.4.39 сек.5.5 ((Термальное напряжение.)	Миллилитров.	0.09	мм/м
Размерная стабильность (CD)	IPC-650 2.4.39 сек.5.5 ((Термальное напряжение.)	Миллилитров.	0.1	мм/м
Сопротивляемость поверхности	IPC-650 2.5.17.1 сек.5.2.1 ((Повышенная температура.)	Мом.	6.605 х 10⁸	Мом.	6.605 х 108
Сопротивляемость поверхности	IPC-650 2.5.17.1 сек.5.2.1 ((Условия влажности)	Мом.	3.550 х 10⁶	Мом.	3.550 х 10⁶
Сопротивляемость объема	IPC-650 2.5.17.1 сек.5.2.1 ((Повышенная температура.)	Мом/см	1.110 х 10¹⁰	Мом/см	1.110 х 10¹⁰
Сопротивляемость объема	IPC-650 2.5.17.1 сек.5.2.1 ((Условия влажности)	Мом/см	1.046 х 1010	Мом/см	1.046 х 10¹⁰
CTE ((ось X)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	21	ppm/°C	21
CTE ((Y ось)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	23	ppm/°C	23
CTE ((ось Z)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	215	ppm/°C	215
Плотность ((специфическая гравитация)	ASTM D 792	г/см3	2.25	г/см3	2.25
Td(2% потеря веса)	IPC-650 2.4.24.6 ((TGA)	°C	535	°C
Td(5% потеря веса)	IPC-650 2.4.24.6 ((TGA)	°C	553	°C
Уровень воспламеняемости	UL-94		V-0		V-0

Технические спецификации

Электрические свойства
- Диэлектрическая постоянная @ 10 ГГц: 2,55 ± 0.04
- Фактор рассеивания @ 10 ГГц: 0.0018
- Сопротивляемость поверхности (высокая температура): 6,605 x 10^8 Мохм
- Сопротивление поверхности (условия влажности): 3,550 x 10^6 Мохм
- Сопротивляемость объема (высокая температура): 1,110 x 10^10 Мохм/см
- Сопротивляемость объема (условия влажности): 1,046 x 10^10 Мохм/см

Размерная стабильность
- МД после выпечки: 0,06 мм/м (мл/дюйм)
- CD после выпечки: 0,08 мм/м (мл/дюйм)
- MD Тепловое напряжение: 0,09 мм/м (мл/дюйм)
- CD Тепловое напряжение: 0,10 мм/м (мл/дюйм)

CTE (25-260 °C)
- X: 21 ppm/°C
- Y: 23 ppm/°C
- Z: 215 ppm/°C

Тепловые свойства
- 2% потеря веса: 535 °C
- 5% потеря веса: 553 °C

Химические/физические свойства
- Поглощение влаги: 0,02%
- Диэлектрический разрыв: > 45 кВ
- Показатель воспламеняемости: V-0 (UL-94)

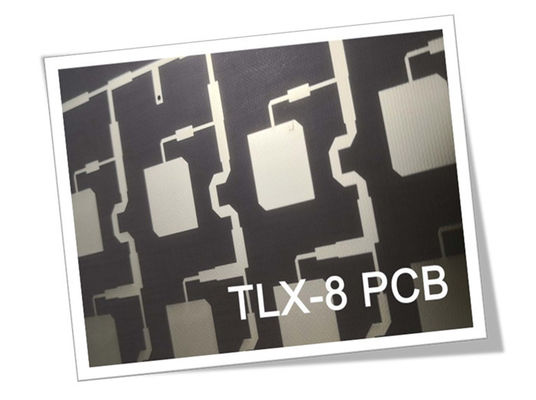

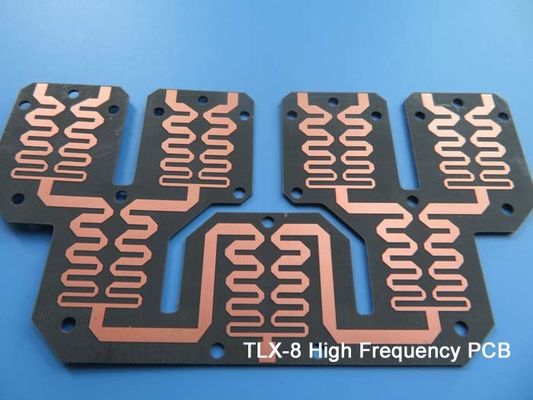

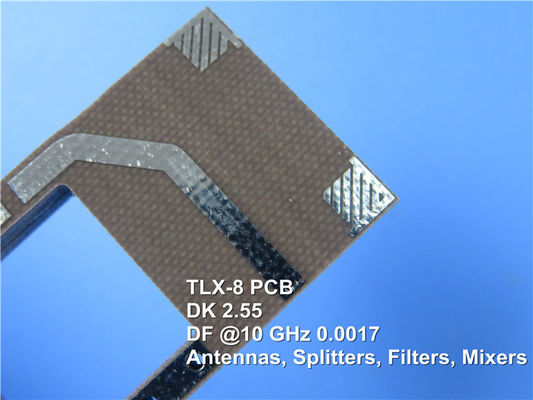

60mil TLX-8 PCB 2 слой погружения Золото жесткие схемы 0

Строительство ПХБ
- Двухслойный жесткий ПХБ
- Медный слой 1: 35 мкм
- Таконический TLX-8 Ядро: 1,524 мм (60 мл)
- Медный слой 2: 35 мкм
- Размеры доски: 108,72 мм х 59,59 мм ± 0,15 мм
- Минимальный след/пространство: 5/5 миллилитров
- Минимальный размер отверстия: 0,3 мм
- Толщина готовой доски: 1,6 мм
- масса готовой меди: 1 унция (1,4 миллилитра) на внешних слоях
- толщина покрытия: 20 мкм
- Поверхностная отделка: золото погружения
- Сверху шелковый экран: белый
- Нижняя шелковая пленка: Никакая
- Верхняя сварная маска: нет
- Нижняя сварная маска: нет
- 100% электрический тест перед отправкой

Доступность
По всему миру

Типичные применения
- Радарные системы
- Мобильная связь
- оборудование для испытаний микроволн
- Устройства для передачи микроволн
- соединители, разделители, комбинаторы, усилители и антенны
