10mil TLX-9 PCB Двухсторонние 1OZ платы

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

TLX-9

Размер ПКБ:

33.5 мм х 63,2 мм = 1 PCS, +/- 0,15 мм

Вес меди:

1 унция (1,4 миллилитра)

Поверхностная отделка:

Золото погружения

Количество слоев:

2-layer

Толщина ПКБ:

00,3 мм

Выделить:

Двухсторонние ПКБ TLX-9

10 миллилитров TLX-9 Двухсторонний ПХБ

1OZ Круговые платы TLX-9 PCB

Описание продукта

TLX-9 представляет собой высокопроизводительную печатную плату (PCB), состоящую из специализированного материала ламинированного стекла из PTFE / тканей.Эта композитная конструкция обеспечивает отличные электрические и механические свойства, которые делают TLX-9 хорошо подходит для требовательных RF и микроволновых приложений.

Основные характеристики:

Диэлектрическая постоянная (Dk) 2,5 ± 0,04 при 10 ГГц
Коэффициент рассеивания (Df) 0,0019 при 10 ГГц
Поглощение влаги менее 0,02%
Диэлектрическое разрывное напряжение более 60 кВ
Сопротивление объема 10^7 MΩ-cm и поверхностное сопротивление 10^7 MΩ
Сопротивление дуги более 180 секунд
Прочность на изгиб более 23 000 фунтов в длину и 19 000 фунтов в поперечную сторону
Прочность очистки 12 фунтов / линейный дюйм для 1 унции меди
Теплопроводность 0,19 W/m/K
CTE 9-12 ppm/°C в плоскости X-Y и 130-145 ppm/°C в оси Z

TLX-9 Типичные значения
Недвижимость	Метод испытания	Объекты	Стоимость	Объекты	Стоимость
Диэлектрическая постоянная @ 10 ГГц	IPC-TM 650 2.5.5.5		2.5		2.5
Фактор рассеивания @ 10 ГГц	IPC-TM 650 2.5.5.5		0.0019		0.0019
Поглощение влаги	IPC-TM 650 2.6.2.1	%	<0.02	%	<0.02
Диэлектрический разрыв	IPC-TM 650 2.5.6	kV	> 60	kV	> 60
Сопротивляемость объема	IPC-TM 650 2.5.17.1	Мом/см	10^7	Мом/см	10^7
Сопротивляемость поверхности	IPC-TM 650 2.5.17.1	Мом.	10^7	Мом/см	10^7
Сопротивление дуги	IPC-TM 650 2.5.1	секунды	> 180	секунды	> 180
Протяженность наклона	IPC-TM 650 2.4.4	В фунтах.	> 23,000	Н/мм2	>159
Прочность наклона поперечно	IPC-TM 650 2.4.4	В фунтах.	> 19,000	Н/мм2	>131
Прочность очистки (1 унция меди)	IPC-TM 650 2.4.8	В фунтах.	12	Н/мм	2.1
Теплопроводность	ASTM F 433	W/m/K	0.19	W/m/K	0.19
х-y CTE	ASTM D 3386 (TMA)	ppm/°C	9-12	ppm/°C	9-12
z CTE	ASTM D 3386 (TMA)	ppm/°C	130- 145	ppm/°C	130- 145
Уровень воспламеняемости UL-94	UL-94		V-0		V-0

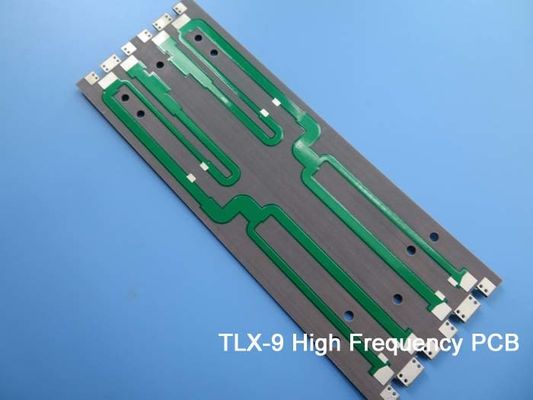

10mil TLX-9 PCB Двухсторонние 1OZ платы 0

ПХБ-накопление состоит из 0,254 мм (10 миллиметров) TLX-9 ядра с 35 мкм (1 унция) медных слоев с обеих сторон.минимальный размер отверстия 0.3 мм и готовой толщиной 0,3 мм. 100% электрическое испытание проводится перед отгрузкой.

Типичные применения ПКБ TLX-9 включают:

Усилители низкого шума (LNA), блоки низкого шума (LNB) и преобразователи низкого шума (LNC)
Антенны для служб персональной связи (PCS) и сетей персональной связи (PCN)
Усилители высокой мощности
Пассивные компоненты

Благодаря своим исключительным электрическим и механическим свойствам, TLX-9 является идеальным выбором для сложных RF и микроволновых конструкций, которые требуют высокой производительности и надежности.

10mil TLX-9 PCB Двухсторонние 1OZ платы 1
