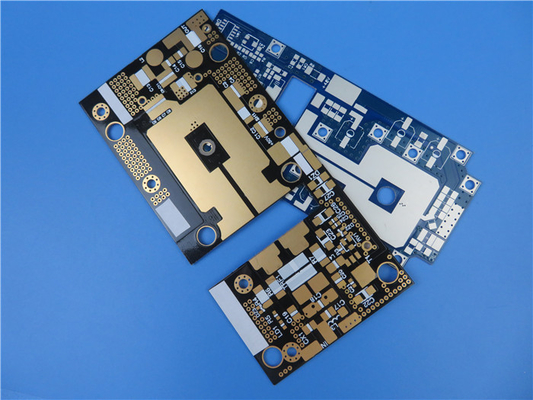

PCB RF-35 представляет собой передовой органико-керамический ламинат из семейства Taconic's ORCER, специально разработанный для коммерческих микроволновых и радиочастотных приложений.Использование стеклянной арматуры, RF-35 использует опыт Taconic в области керамической технологии наполнения и покрытого стекловолокна PTFE, что делает его отличным выбором для недорогого, большого объема производства.
RF-35 отличается превосходной прочностью кожуры как для 1/2 унции, так и для 1 унции меди, что важно для переработки.Ультранизкая скорость поглощения влаги и низкий фактор рассеивания значительно минимизируют сдвиги фаз с частотой, обеспечивая надежную производительность.
Ключевые особенности
Диэлектрическая постоянная: 3,5 при частоте 1,9 ГГц, обеспечивая высокую целостность сигнала.
Фактор рассеивания: исключительно низкий при 0,0018 на частоте 1,9 ГГц, что уменьшает потери энергии.
Диэлектрическая прочность: 41 кВ, обеспечивает надежную изоляцию.
Коэффициент теплового расширения (CTE): X CTE 19 ppm/°C, Y CTE 24 ppm/°C, Z CTE 64 ppm/°C, обеспечивая стабильность при колебаниях температуры.
Уровень воспламеняемости: UL-94 V0, что указывает на соответствие стандартам безопасности.
| Недвижимость |
Метод испытания |
Единица |
Стоимость |
Единица |
Стоимость |
| Диэлектрическая постоянная @ 1,9 ГГц |
IPC-TM 650 2.5.5 |
|
3.5 |
|
3.5 |
| Фактор рассеивания @ 1,9 ГГц |
IPC-TM 650 2.5.5 |
|
0.0018 |
|
0.0018 |
| Поглощение влаги (.060") |
IPC-TM 650 2.6.2.1 |
% |
0.02 |
% |
0.02 |
| Прочность очистки (1/2 унции меди) |
IPC-TM 650 2.4.8 |
В фунтах/линейный дюйм |
> 80 |
Н/мм |
>1.5 |
| Прочность очистки (1 унция меди) |
IPC-TM 650 2.4.8 |
В фунтах/линейный дюйм |
> 10.0 |
Н/мм |
>1.8 |
| Диэлектрический разрыв |
IPC-TM 650 2.5.6 |
kV |
41 |
kV |
41 |
| Сопротивляемость объема |
IPC-TM 650 2.5.17.1 |
Мом/см |
1.26 х 109 |
Мом/см |
1.26 х 109 |
| Сопротивляемость поверхности |
IPC-TM 650 2.5.17.1 |
Мом. |
1.46 х 108 |
Мом. |
1.46 х 108 |
| Сопротивление дуги |
IPC TM 650 2.5.1 |
секунды |
> 180 |
секунды |
> 180 |
| Протяженность наклона |
ASTM D 790 |
Пси |
> 22,000 |
Н/мм2 |
>152 |
| Прочность наклона поперечно |
ASTM D 790 |
Пси |
>18,000 |
Н/мм2 |
>124 |
| Теплопроводность |
ASTM F 433 |
W/m/K |
0.24 |
W/m/K |
0.24 |
| Прочность на протяжении |
ASTM D 638 |
Пси |
27,000 |
Н/мм2 |
187 |
| Прочность на тягу поперечно |
ASTM D 638 |
Пси |
21,000 |
Н/мм2 |
145 |
| Устойчивость измерений по длине |
IPC-TM 650 2.4.39 |
в/в |
0.00004 |
мм/мм |
0.00004 |
| Поперечная размерная стабильность |
IPC-TM 650 2.4.39 |
в/в |
-Нет.0001 |
мм/мм |
-Нет.0001 |
| х-y CTE |
ASTM D 3386 (TMA) |
ppm/°C |
19-24 |
ppm/°C |
19-24 |
| z CTE |
ASTM D 3386 (TMA) |
ppm/°C |
64 |
ppm/°C |
64 |
| Возгораемость |
UL-94 |
|
V-0 |
|
V-0 |
| Твердость |
Масштаба Роквелла M |
|
34 |
|
34 |
Преимущества
ПХБ RF-35 имеет многочисленные преимущества:
Эффективность: идеально подходит для больших объемов применения без ущерба для качества.
Отличная прочность на шелушение: превосходная адгезия облегчает переработку и сборку.
Низкая влагопоглощение: обеспечивает надежную работу в влажных условиях.
Улучшенная гладкость поверхности: улучшает производительность в высокочастотных приложениях.

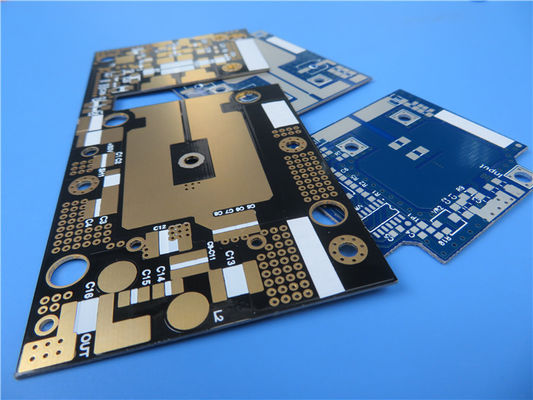

Конфигурация стека PCB
Этот ПКБ имеет двухслойный жесткий набор:
Медный слой 1: 35 мкм
Ядро RF-35: 1,524 мм (60 миллиметров)
Медный слой 2: 35 мкм
Эта конфигурация приводит к толщине готовой доски 1,6 мм, с общим весом меди 1 унции (1,4 миллиметра) на внешних слоях.
Подробности строительства
Размеры доски: 45,9 мм х 30,5 мм (± 0,15 мм)
Минимальное количество следов/пространства: 5/5 миллилитров
Минимальный размер отверстия: 0,3 мм
Никаких слепых путей в конструкции.
Толщина покрытия: 25 мкм
Поверхностная отделка: HASL (Hot Air Solder Leveling) для надежной сварки.
Шелковый экран и сварная маска: имеет белый верхний шелковый экран; нет нижнего шелкового экрана или сварной маски.
Каждый ПКБ проходит всестороннее 100% электрическое испытание перед отгрузкой, что обеспечивает высокую надежность и производительность.
Обеспечение качества
Этот ПКБ соответствует стандарту качества IPC-класса 2, обеспечивая высокую надежность, подходящую для различных применений.
Заявления
ПКБ RF-35 хорошо подходит для ряда применений, включая:
Усилители мощности: оптимизированы для эффективного усиления сигнала.
Фильтры и сцепления: предназначены для эффективной обработки сигнала.
Пассивные компоненты: идеально подходят для различных пассивных RF компонентов.
Доступность
Этот печатный лист доступен во всем мире, что делает его отличным выбором для инженеров и конструкторов, ищущих высокопроизводительные, экономически эффективные решения для применения радиочастот.
| ПКБ-материал: |
Керамические стекловолокна из ПТФЕ |
| Наименование: |
RF-35 |
| Диэлектрическая постоянная: |
3.5 |
| Фактор рассеивания |
0.0018 |
| Количество слоев: |
Двухслойный, многослойный, гибридный ПКБ |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ламината: |
10миллиметров (0,254 мм), 20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 60миллиметров (1,524 мм) |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, Immersion серебро, Immersoin олово, OSP и т.д. |
