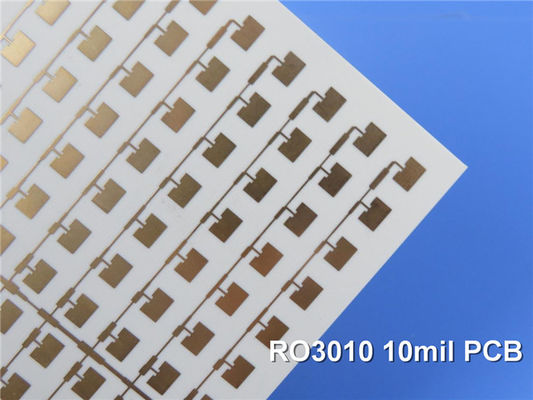

5 миллиметровый радиочастотный микросхема Rogers RO3010 PCB 2-слойный погружение золото

ПКБ RO3010 использует передовые керамические композиты PTFE, предлагающие высокую диэлектрическую постоянную в сочетании с исключительной механической и электрической стабильностью.Это делает RO3010 идеальным выбором для широкополосных компонентов и широкого спектра приложений на различных частотахУникальные характеристики этих ламината облегчают миниатюризацию цепей, обеспечивая конкурентное преимущество в производительности и экономичности.

Ключевые особенности
Диэлектрическая постоянная: 10,2 ± 0,30 при 10 ГГц/23°С для повышенной целостности сигнала.
Фактор рассеивания: низкий на 0,0022 при 10 ГГц/23°С, минимизируя потери энергии.
Коэффициент теплового расширения (CTE):
X: 13 ppm/°C
Y: 11 ppm/°C
Z: 16 ppm/°C
Тепловая температура деградации (Td): > 500°C для повышения тепловой стабильности.
Теплопроводность: 0,95 W/mK для эффективного управления теплом.
Поглощение влаги: только 0,05%, что обеспечивает надежность в различных условиях.
Диапазон температуры работы: от -40 до +85°C.

Преимущества
ПКБ RO3010 имеет многочисленные преимущества:

Устойчивость измерений: коэффициенты расширения тесно совпадают с медными, что снижает риск деформации.
Эффективный по цене ламинат: экономически выгоден для массового производства, что делает его идеальным для высокопроизводительного производства.
Универсальная совместимость конструкции: подходит для многослойных конструкций досок, повышая гибкость конструкции.

Конфигурация стека PCB
ПКБ RO3010 имеет двухслойный жесткий набор:

Медный слой 1: 35 мкм
RO3010 Субстрат: 5 миллиметров (0,127 мм)
Медный слой 2: 35 мкм

Эта конфигурация приводит к толщине готовой доски 0,2 мм, с общим весом меди 1 унции (1,4 миллиметра) на внешних слоях.

Подробности строительства
Размеры доски: 35 мм х 19 мм (1 шт.)
Минимальное количество следов: 6/5 миллилитров.
Минимальный размер отверстия: 0,3 мм
Никаких слепых путей в конструкции.
Толщина покрытия: 20 мкм
Поверхностная отделка: погружение в золото для отличной сварной способности.
Шелковый экран и сварная маска: имеет белую верхнюю шелковую маску; нижняя шелковая маска или сварная маска не применяются.
Контур: лазерный профиль для получения точных размеров.
Обеспечение качества: Каждый ПКБ проходит 100% электрическое испытание перед отгрузкой, чтобы обеспечить надежность.

Стандарты качества
Этот ПКБ соответствует стандарту качества IPC-класса-2, обеспечивая высокую надежность для различных применений.

Типичные применения
ПКБ RO3010 подходит для различных применений, в том числе:

Автомобильные радарные приложения
Глобальные спутниковые антенны позиционирования
Сотовые телекоммуникационные системы: включая усилители мощности и антенны.
Антенны для беспроводной связи
Спутники прямого вещания
Дата-ссылка на кабельные системы
Удалённые считыватели
Силовые задние планеты

Доступность
PCB RO3010 доступен для глобальных закупок, что делает его отличным выбором для инженеров и конструкторов, нуждающихся в высокопроизводительных решениях для радиочастотных и микроволновых приложений.
