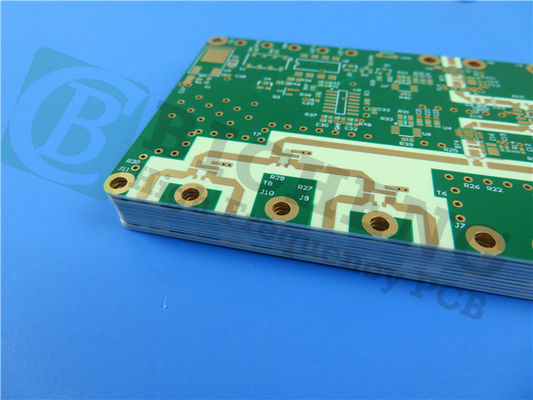

ПКБ RO3035 имеет высокочастотные керамические ламинированные PTFE, часть серии RO3000 от Rogers.Ламинат RO3035 обеспечивает стабильную диэлектрическую постоянную при различных температурахИх механическая стабильность обеспечивает надежность и минимизирует искривление.создание инновационных дизайнов без компромиссов.
Ключевые особенности
Состав материала: ПТФЭ-композиты, заполненные керамикой, для повышения производительности.
Диэлектрическая постоянная: 3,5 ± 0,05 при 10 ГГц/23°С, обеспечивая отличную целостность сигнала.
Фактор рассеивания: низкий при 0,0015 при 10 ГГц/23°С, уменьшающий потери энергии.
Тепловая температура деградации (Td): > 500°C для повышения тепловой стабильности.
Теплопроводность: 0,5 Вт/мк, эффективна для рассеивания тепла.
Поглощение влаги: всего 0,04%, что обеспечивает надежность в различных условиях.
Коэффициент теплового расширения (CTE):
Ось Х: 17 ppm/°C
Ось Y: 17 ppm/°C
Ось Z: 24 ppm/°C
Преимущества
ПКБ RO3035 имеет несколько преимуществ:
Высокочастотная способность: может использоваться в приложениях до 30-40 ГГц.
Повышенная надежность: более низкие рабочие температуры повышают производительность усилителей мощности.
Единообразные механические свойства: подходит для многослойных пластин с различными диэлектрическими константами, включая гибридные конструкции эпоксидного стекла.
Низкий коэффициент расширения в плоскости: тесно сочетается с медью, обеспечивая надежные поверхностные сборы и отличную размерную стабильность.
Экономичность: экономичные цены на ламинат делают его идеальным для массового производства.
| Недвижимость |
RO3035 |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.50±0.05 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3.6 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,tanδ |
0.0015 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
-45 |
Z |
ppm/°C |
10 ГГц -50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Размерная стабильность |
0.11
0.11 |
X
Y |
мм/м |
КОНД А |
IPC-TM-650 2.2.4 |
| Сопротивляемость объема |
107 |
|
MΩ.cm |
КОНД А |
IPC 2.5.17.1 |
| Сопротивляемость поверхности |
107 |
|
MΩ |
КОНД А |
IPC 2.5.17.1 |
| Модуль тяги |
1025
1006 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Поглощение влаги |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Специфическая температура |
|
|
j/g/k |
|
Расчеты |
| Теплопроводность |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Коэффициент теплового расширения
(-55-288°С) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Плотность |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
10.2 |
|
Иб/ин. |
1 унция, EDC после сварки |
IPC-TM 2.4.8 |
| Возгораемость |
V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
Конфигурация стека PCB

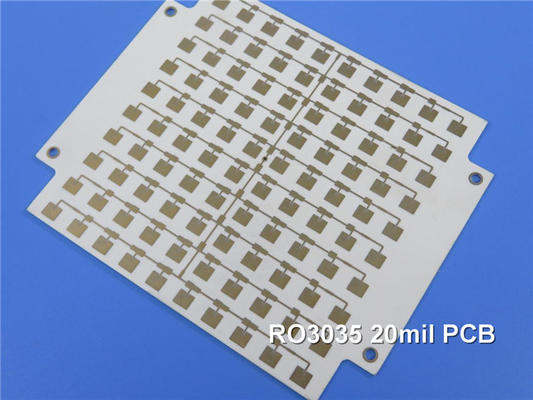

RO3035 PCB имеет двухслойный жесткий набор:
Медный слой 1: 35 мкм
RO3035 Субстрат: 20 миллиметров (0,508 мм)
Медный слой 2: 35 мкм
Эта конфигурация дает готовую толщину доски 0,6 мм, а внешние слои имеют общий вес меди 1 унции (1,4 миллиметра).
Подробности строительства
Размеры доски: 548 мм х 238 мм (1 шт.)
Минимальное количество следов/пространства: 4/4 миллилитров
Минимальный размер отверстия: 0,35 мм
Никаких слепых путей в конструкции.
Толщина покрытия: 20 мкм
Поверхностная отделка: серебро погружения для отличной сварной способности.
Шелковый экран и сварная маска: белый верхний шелковый экран; синяя верхняя сварная маска; без нижнего шелкового экрана или сварной маски.
Обеспечение качества: Каждый ПКБ проходит 100% электрическое испытание перед отгрузкой, чтобы обеспечить надежность.
Стандарты качества
Этот ПКБ соответствует стандарту качества IPC-класса-2, обеспечивая высокую надежность для различных применений.
Типичные применения
ПКБ RO3035 хорошо подходит для ряда применений, включая:
Автомобильные радарные приложения
Глобальные спутниковые антенны позиционирования
Сотовые телекоммуникационные системы: включая усилители мощности и антенны.
Антенны для беспроводной связи
Спутники прямого вещания
Дата-ссылка на кабельные системы
Удалённые считыватели
Силовые задние планеты
Доступность
PCB RO3035 доступен для клиентов по всему миру, что делает его отличным выбором для инженеров и дизайнеров, ищущих высокопроизводительные решения для передовых RF-приложений.
