МОК: | 1 шт. |
цена: | USD9.99-99.99/PCS |
Стандартная упаковка: | Вакуумные пакеты+Картоны |
Срок доставки: | 8-9 рабочих дней |
Способ оплаты: | T/T |
Пропускная способность: | 5000 штук в месяц |
ПКБ RO3203 изготовлен из высокочастотных материалов, которые сочетают в себе керамические ламинаты с тканей из стекловолокна.Этот ламинат предназначен для исключительных электрических характеристик и повышенной механической стабильности., что делает его подходящим для требовательных приложений свыше 40 ГГц. С диэлектрической постоянной 3,02 и коэффициентом рассеивания 0.0016RO3203 PCB обеспечивает надежные решения для высокочастотных схем.
Особенности
Тип материала: керамически наполненные композиты из ПТФЭ
Диэлектрическая постоянная: 3,02 ± 0,04 при 10 ГГц/23°С
Фактор рассеивания: 0,0016 при 10 ГГц/23°С
Тепловая температура деградации (Td): > 500°C
Теплопроводность: 0,87 W/mK
Коэффициент теплового расширения (CTE):
Ось Х: 13 ppm/°C
Ось Y: 13 ppm/°C
Ось Z: 58 ppm/°C
Уровень воспламеняемости: 94V-0, совместим с процессом без свинца
Преимущества
Улучшенная жесткость: Укрепление из тканого стекла позволяет легче управлять.
Устойчивая производительность: идеально подходит для сложных многослойных высокочастотных структур.
Низкая диэлектрическая потеря: подходит для применения с частотой более 20 ГГц.
Соответствие коэффициента расширения: низкий коэффициент расширения в плоскости для надежных поверхностных сборов.
Высокая размерная стабильность: обеспечивает отличную урожайность производства.
Снижение затрат: экономически выгодное для массового производства.
Гладкость поверхности: облегчает более тонкие толерантности к гравировке линий.
Недвижимость | RO3203 | Направление | Объекты | Состояние | Метод испытания |
Диэлектрическая постоянная,ε Процесс | 30,02±0.04 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
Фактор рассеивания,tanδ | 0.0016 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
Теплопроводность | 0.47 (3.2) | W/mK | Плавание 100°C | АСТМ C518 | |
Сопротивляемость объема | 107 | MΩ.cm | А. | ASTM D257 | |
Сопротивляемость поверхности | 107 | MΩ | А. | ASTM D257 | |
Размерная стабильность | 0.08 | X, Y | мм/м +E2/150 | после вырезки | IPC-TM-650 2.4.3.9 |
Модуль тяги | X Y | Кпси | NT1 религия | ASTM D638 | |
Модуль изгиба | 400 300 | X Y | Кпси | А. | ASTM D790 |
Прочность на растяжение | 12.5 13 | X Y | Кпси | NT1 религия | ASTM D638 |
Сила изгиба | 9 8 | X Y | Кпси | А. | ASTM D790 |
Поглощение кислорода | <0.1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
Коэффициент теплового расширения | 58 13 | Z X,Y | ppm/°C | -50°C до 288°C | АСТМ D3386 |
Td | 500 | °C | TGA | ASTM D3850 | |
Плотность | 2.1 | gm/cm3 | 23°C | ASTM D792 | |
Прочность медной кожуры | 10 (1.74) | В кг/дюйм (Н/мм) | После сварки | IPC-TM-650 2.4.8 | |
Возгораемость | V-0 | UL 94 | |||
Совместимость с процессом без свинца | Да, да. |
Технические спецификации

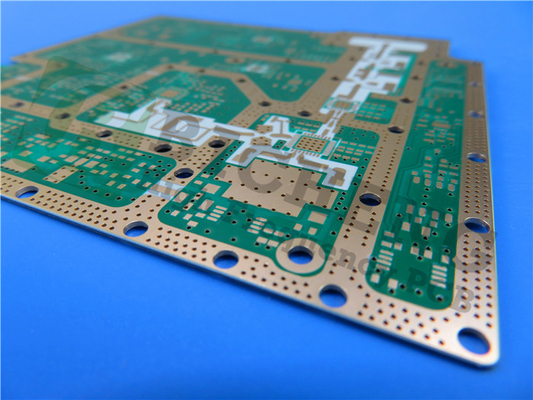

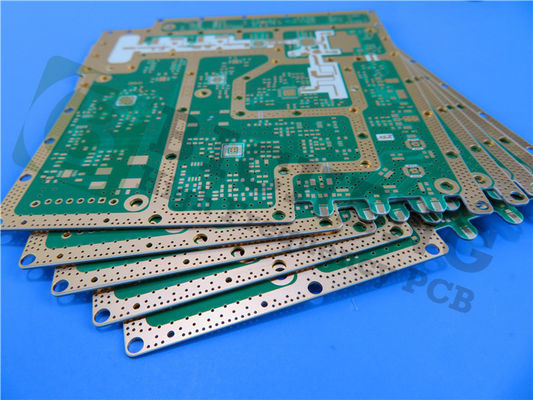

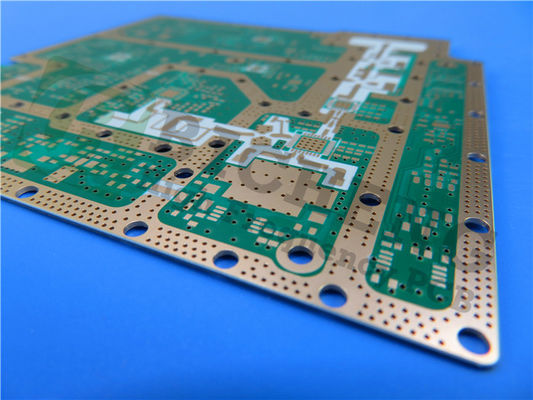

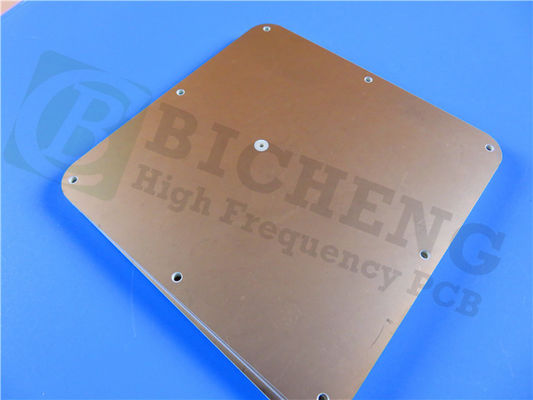

Конфигурация сборки: 2-слойный жесткий ПКБ
Медный слой 1: 35 мкм
RO3203 Субстрат: 30 миллиметров (0,762 мм)
Медный слой 2: 35 мкм
Толщина доски: 0,8 мм
Копровая масса: 1 унция (1,4 миллилитра) на внешних слоях
Минимальное количество следов/пространства: 4/7 миллиметров
Минимальный размер отверстия: 0,55 мм
Проходы: 27 (без слепых проходов)
Поверхностная отделка: серебро погружения
Шелковый экран: ни сверху, ни снизу
Маска для сварки: ни сверху, ни снизу
Электрическое испытание: 100% электрическое испытание, проведенное до отправки
Стандарты качества
Этот ПКБ соответствует стандартам IPC-класса-2, обеспечивая высокую надежность для различных применений.
Типичные применения
Автомобильные системы предотвращения столкновений
Глобальные спутниковые антенны позиционирования
Беспроводные телекоммуникационные системы
Антенны для беспроводных коммуникаций
Спутники прямого вещания
Дата-ссылка на кабельных системах
Дистанционные счетчики
Мощные задние самолеты
LMDS и беспроводная широкополосная связь
Инфраструктура базовой станции
Доступность
PCB RO3203 доступен во всем мире, что делает его отличным выбором для инженеров и дизайнеров, нуждающихся в высокопроизводительных решениях для радиочастотных и микроволновых станций.
ПКБ-материал: | Керамические ламинированные материалы, усиленные стекловолокном |
Наименование: | RO3203 |
Диэлектрическая постоянная: | 30,02±0.04 |
Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
Толщина ПКЖ: | 10мл (0,254 мм), 20мл ((0,508 мм), 30мл (0,762 мм), 60мл ((1,524 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Голая медь, HASL, ENIG, OSP и т.д. |
