Высокочастотные печатные платы Rogers RO3210 спроектированы для превосходных электрических характеристик и механической стабильности, что делает их идеальным решением для сложных, высокочастотных приложений.Использование керамически наполненных ламинатах, усиленных стекловолокном, этот ПХБ сочетает в себе преимущества жесткости и гладкости поверхности, обеспечивая надежность в сложных условиях.
Ключевые особенности
Диэлектрическая постоянная (Dk): 10,2 ± 0.5
Фактор рассеивания: 0,0027 при 10 ГГц
Коэффициент теплового расширения: сопоставлен с медью (x: 13 ppm/°C, y: 13 ppm/°C, z: 34 ppm/°C)
Температура разложения (Td): 500 °C (TGA)
Теплопроводность: 0,81 Вт/мк
Показатель воспламеняемости: V0 по стандарту UL 94
Преимущества
Улучшенная жесткость: тканевое стекло облегчает обработку и сборку.
Единообразная производительность: обеспечивает постоянные электрические и механические свойства в сложных конструкциях.
Низкое расширение в плоскости: соответствующий коэффициент расширения обеспечивает совместимость с эпоксидными многослойными досками и надежными поверхностными монтажными агрегатами.
Отличная размерная стабильность: гарантирует высокую производительность и минимизирует дефекты.
Гладкость поверхности: позволяет более тонкие толерантности линейного гравирования для сложных конструкций.
| |
| Недвижимость |
RO3210 |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
10.2±0.5 |
Z |
|
10 ГГц°C |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
10.8 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,tanδ |
0.0027 |
Z |
|
10 ГГц°C |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
-459 |
Z |
ppm/°C |
10 ГГц°Cдо 100°C |
IPC-TM-650 2.5.5.5 |
| Размерная стабильность |
0.8 |
X, Y |
мм/м |
КОНД А |
ASTM D257 |
| Сопротивляемость объема |
103 |
|
MΩ.cm |
КОНД А |
IPC 2.5.17.1 |
| Сопротивляемость поверхности |
103 |
|
MΩ |
КОНД А |
IPC 2.5.17.1 |
| Модуль тяги |
579
517 |
МД
CMD |
Кпси |
23°C |
ASTM D 638 |
| Поглощение воды |
<0.1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Специфическая температура |
0.79 |
|
j/g/k |
|
Расчеты |
| Теплопроводность |
0.81 |
|
W/M/K |
80°C |
АСТМ C518 |
Коэффициент теплового расширения
(-55 до 288°C) |
13
34
|
X,Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C |
TGA |
ASTM D3850 |
| Плотность |
3 |
|
gm/cm3 |
|
|
| Прочность медной кожуры |
11 |
|
ПЛИ |
1 унция, EDC после сварки |
IPC-TM 2.4.8 |
| Возгораемость |
V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|

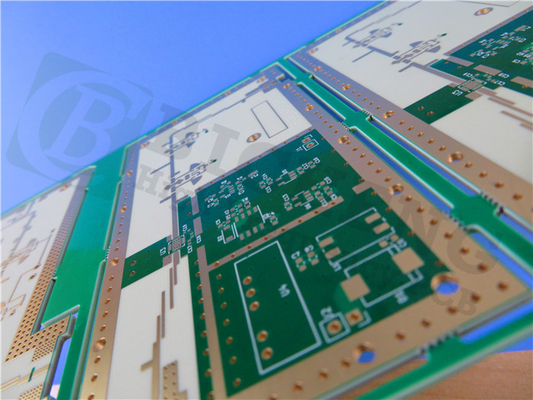

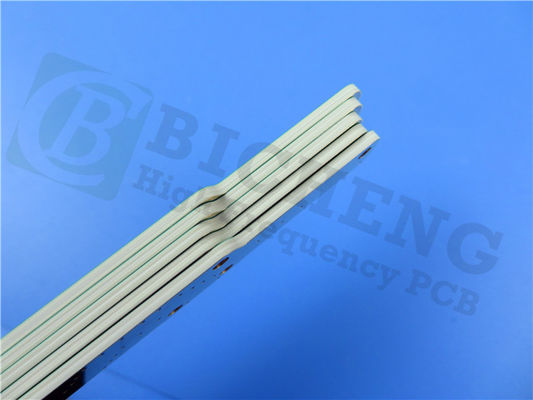

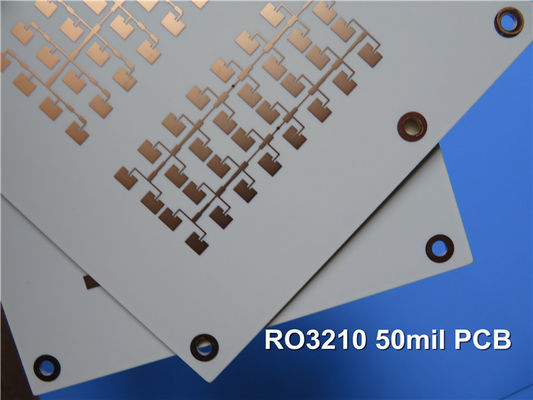

Этот печатный лист имеет двухслойный жесткий набор, с медным слоем толщиной 35 мкм с обеих сторон и ядром Rogers RO3210 размером 0,762 мм. Размеры платы 120 мм х 80 мм (± 0,15 мм),с толщиной готовой доски 0.8 мм. Минимальный пробел и пространство установлены на 5/5 миллиметров, с минимальным размером отверстия 0,3 мм. Готовый вес меди составляет 1 унцию (1,4 миллиметра) на внешних слоях, а толщина покрытия - 20 мкм.Этот ПКБ завершен с погружением серебра, обеспечивая отличную сварку.
Художественная работа для этого печатного листа предоставляется в формате Gerber RS-274-X, обеспечивая совместимость с отраслевыми стандартами.Каждый ПКБ соответствует стандартам качества IPC-класса 2 и проходит 100% электрическое тестирование перед отгрузкой, гарантируя надежность и производительность.
Заявления
PCB Rogers RO3210 универсален и подходит для широкого спектра приложений, включая:
Автомобильные системы предотвращения столкновений
Глобальные спутниковые антенны позиционирования
Беспроводные телекоммуникационные системы
Антенны для микроштрипов
Спутники прямого вещания
Дата-ссылка на кабельных системах
Дистанционные счетчики
Мощные задние самолеты
LMDS и беспроводная широкополосная связь
Инфраструктура базовой станции
