Высокочастотные печатные платы Rogers RO4003C являются лучшим выбором для приложений, требующих превосходных электрических характеристик и производительности. This innovative material is a proprietary woven glass reinforced hydrocarbon/ceramic laminate that combines the beneficial properties of PTFE/woven glass with the ease of processing associated with epoxy/glass materialsRO4003C отличается отличным диэлектрическим управлением и низкими потерями по конкурентоспособной цене, что делает его идеальным для больших объемов, чувствительных к производительности приложений.
Ключевые особенности
Диэлектрическая постоянная (Dk): 3,38 ± 0,05 при 10 ГГц
Фактор рассеивания: 0,0027 при 10 ГГц
Теплопроводность: 0,71 W/m/°K
Тепловой коэффициент диэлектрической константы: +40 ppm/°C (операционный диапазон: от -50°C до 150°C)
Коэффициент теплового расширения (CTE): сопоставлен с медью (X: 11 ppm/°C, Y: 14 ppm/°C)
Низкая CTE по оси Z: 46 ppm/°C
Температура перехода стекла (Tg): > 280 °C
Низкое поглощение влаги: 0,06%
Преимущества
Идеально подходит для конструкций с многослойными платами (MLB): RO4003C предназначен специально для сложных конструкций печатных плат, обеспечивая отличную производительность в многослойных конфигурациях.
Эффективное изготовление: Процессы аналогичные FR-4, что позволяет снизить затраты на изготовление по сравнению с традиционными микроволновыми ламинатами.
Приложения с большим объемом: разработан для чувствительных к производительности приложений, что делает его идеальным выбором для условий с высоким спросом.
Конкурентоспособные цены: предлагает исключительную ценность без ущерба для качества или производительности.
| Недвижимость |
RO4003C |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.38±0.05 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3.55 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,δ |
0.0027
0.0021 |
Z |
|
10 ГГц/23°С
2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
+40 |
Z |
ppm/°C |
-50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
1.7 х 1010 |
|
MΩ.cm |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности |
4.2 х 109 |
|
MΩ |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Электрическая сила |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51 мм ((0.020") |
IPC-TM-650 2.5.6.2 |
| Модуль тяги |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Прочность на растяжение |
139 ((20.2)
100 ((14.5) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Сила изгиба |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Размерная стабильность |
<0.3 |
X,Y |
мм/м
(мл/дюйм) |
после вырезки + E2/150°C |
IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C до 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
А. |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Теплопроводность |
0.71 |
|
W/M/oK |
80°C |
АСТМ C518 |
| Поглощение влаги |
0.06 |
|
% |
48 часов погружения 0.060"
температура образца 50°C |
ASTM D 570 |
| Плотность |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
1.05
(6,0) |
|
Н/мм
(PLI) |
После сварки 1 унция.
Фойла для ЭДС |
IPC-TM-650 2.4.8 |
| Возгораемость |
Никаких |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|

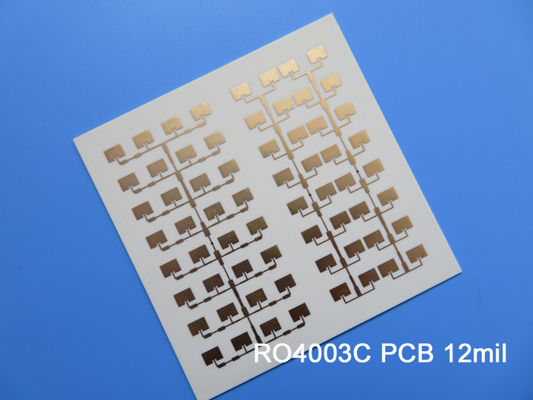

С точки зрения технических спецификаций, RO4003C имеет двухслойный жесткий ПКБ с толщиной медного слоя 35 мкм с обеих сторон и толщиной ядра 0,305 мм (12 миллиметров).Размеры доски 66.95 мм x 38.29 мм (± 0.15 мм), с толщиной готовой доски 0,4 мм. Он поддерживает минимальный след / пространство 4/4 миллиметров и минимальный размер отверстия 0,4 мм.4 мл) для внешних слоев, а поверхность - ENEPIG.
Типичные применения
ПКБ Rogers RO4003C универсален и подходит для широкого спектра применений, включая:
Антенны базовых станций сотовой связи и усилители мощности
Идентификационные метки RF
Автомобильные радары и датчики
LNB для спутников прямого вещания
Доступность
Rogers RO4003C PCB доступен во всем мире, разработанный для удовлетворения потребностей современных высокочастотных приложений.Это значительный прогресс в технологии ПКБ..
