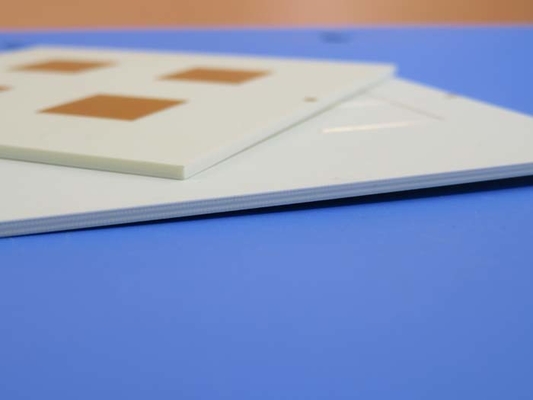

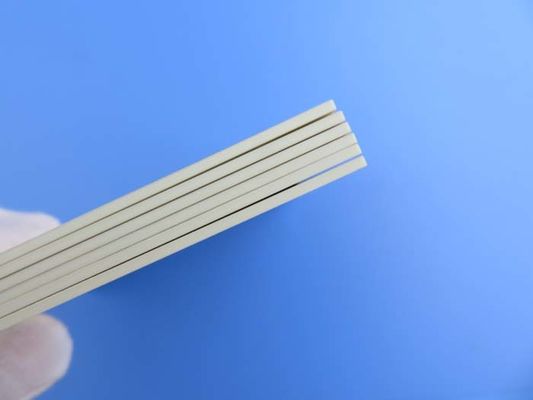

Rogers RO4003C Высокочастотные платы PCB 0,7 мм 4 слоя ENIG

Высокочастотные печатные платы Rogers RO4003C предназначены для применений, требующих исключительных электрических характеристик и простоты изготовления.Этот продвинутый материал состоит из стеклянного углеводородного/керамического материала, обеспечивая электрические характеристики ПТФЕ/тканного стекла с преимуществами обработки эпоксидных/стеклянных композитов.в том числе стеклянные ткани стилей 1080 и 1674, все варианты поддерживают строгие спецификации электрических характеристик ламината.

RO4450F Облигации
Сцепление RO4450F состоит из нескольких классов на основе основных материалов серии RO4000 и совместимо в многослойных конструкциях с ламинатами RO4000.Высокий Tg после отверждения делает связку RO4450F отличным выбором для многослойных слоев, требующих последовательных ламинаций, поскольку полностью отвержденные связки RO4450F способны обрабатывать несколько циклов ламинацииКроме того, требования к совместимым FR-4 связям позволяют комбинировать связь RO4450F и связь FR-4 с низким потоком в неоднородные многослойные конструкции с использованием одного цикла связей.

Ключевые особенности

Диэлектрическая постоянная (Dk): 3,38 ± 0,05 при 10 ГГц
Фактор рассеивания: 0,0027 при 10 ГГц
Теплопроводность: 0,71 W/m/°K
Тепловой коэффициент диэлектрической константы: +40 ppm/°C (операционный диапазон: от -50°C до 150°C)
CTE сопоставлено с медью: ось X: 11 ppm/°C, ось Y: 14 ppm/°C
Низкая CTE по оси Z: 46 ppm/°C
Температура перехода стекла (Tg): > 280 °C
Поглощение влаги: 0,06%

Преимущества
RO4003C идеально подходит для многослойных конструкций платы (MLB), обеспечивая отличную производительность в сложных конструкциях печатных плат.позволяет снизить затраты на изготовление по сравнению с традиционными микроволновыми ламинатамиЭто сочетание характеристик делает его особенно подходящим для больших объемов применений, требующих надежности и эффективности по конкурентоспособной цене.

Технические спецификации

ПКБ набор: 4-слойный жесткий ПКБ


Медь_слой_1 - 35 мкм
Rogers 4003C Core - 0,203 мм (8 миллиметров)
Медь_слой_2 - 35 мкм
RO4450F Bondply - 0,101 мм (4 миллиметров) *
Медь_слой_3 - 35 мкм
Rogers 4003C Core - 0,203 мм (8 миллиметров)
Медь_слой_4 - 35 мкм

Размеры доски составляют 112 мм х 121 мм (± 0,15 мм), с толщиной готовой доски 0,7 мм. Она поддерживает минимальное пространство следа 5/6 миллиметров и минимальный размер отверстия 0,3 мм.Готовый вес меди составляет 1 унцию (1.4 миллиметров) как для внешнего, так и для внутреннего слоев, с толщиной покрытия 20 мкм. Поверхность выполнена ENIG, с белым шелковым экраном сверху и зеленой сварной маской.

Этот печатный лист поддерживает различные приложения, включая антенны сотовой базовой станции и усилители мощности, радиочастотные идентификационные теги, автомобильные радары и датчики,и LNB для спутников прямого вещанияПКБ Rogers RO4003C доступны по всему миру, удовлетворяя потребности современных высокочастотных приложений с его передовыми свойствами материалов и экономически эффективными методами производства.
