Введение
Высокочастотные печатные платы Rogers RO4350B предназначены для применений, требующих исключительных электрических характеристик и производительности.Материалы RO4350B оснащены специальными углеводородными/керамическими материалами, усиленными стеклом, которые обеспечивают электрические характеристики, сопоставимые с PTFE/стеклом., в сочетании с легкостью обработки, обнаруженной в эпоксидном/стекле.все за долю стоимости обычных микроволновых материаловВ отличие от опций на основе ПТФЕ, RO4350B не требует специальной обработки отверстий или процедур обработки, что делает его удобным для использования.подходящий для активных устройств и высокомощных радиочастотных конструкций.
RO4450F дополняет ядро RO4350B, состоящее из нескольких классов, совместимых с ламинатами RO4000 для многослойных конструкций.Его высокий посткурирование Tg позволяет ему обрабатывать несколько циклов ламинации, что делает его идеальным для приложений, требующих последовательных ламинаций.позволяющий комбинировать RO4450F и FR-4 с низким потоком в неоднородных многослойных конструкциях.
Особенности
RO4350B:
Диэлектрическая постоянная (Dk): 3,48 ± 0,05 при 10 ГГц/23°С
Фактор диссипации: 0,0037 при 10 ГГц/23°С
Теплопроводность: 0,69 W/m/°K
CTE: X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C
Температура перехода стекла (Tg): > 280 °C
Поглощение воды: 0,06%
| RO4350B Типичная стоимость |
| Недвижимость |
RO4350B |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.48±0.05 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3.66 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,δ |
0.0037
0.0031 |
Z |
|
10 ГГц/23°С
2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
+50 |
Z |
ppm/°C |
-50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
1.2 х 1010 |
|
MΩ.cm |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности |
5.7 х 109 |
|
MΩ |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Электрическая сила |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51 мм ((0.020") |
IPC-TM-650 2.5.6.2 |
| Модуль тяги |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Прочность на растяжение |
203 ((29.5)
130(18.9) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Сила изгиба |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Размерная стабильность |
<0.5 |
X,Y |
мм/м
(мл/дюйм) |
после вырезки + E2/150°C |
IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C до 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
А. |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Теплопроводность |
0.69 |
|
W/M/oK |
80°C |
АСТМ C518 |
| Поглощение влаги |
0.06 |
|
% |
48 часов погружения 0.060"
температура образца 50°C |
ASTM D 570 |
| Плотность |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
0.88
(5,0) |
|
Н/мм
(PLI) |
После сварки 1 унция.
Фойла для ЭДС |
IPC-TM-650 2.4.8 |
| Возгораемость |
(3) V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
RO4450F:
Диэлектрическая постоянная (Dk): 3,52 ± 0,05 при 10 ГГц/23°С
Фактор диссипации: 0,004 при 10 ГГц/23°С
Теплопроводность: 0,65 W/m/°K
CTE: X: 19 ppm/°C, Y: 17 ppm/°C, Z: 50 ppm/°C
Температура перехода стекла (Tg): > 280 °C
Поглощение воды: 0,04%

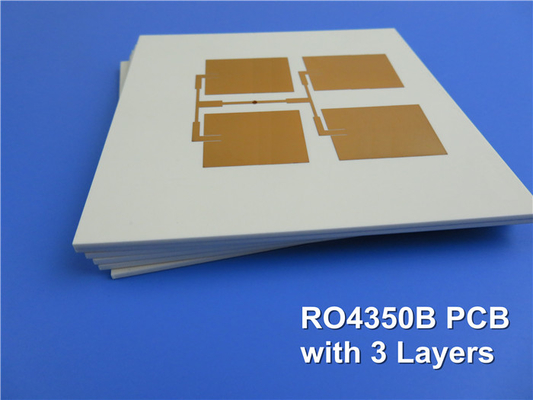

Технические спецификации
PCB Stackup: 2-слойный жесткий PCB
Медный слой 1: 35 мкм
Rogers RO4350B Ядро: 0,762 мм (30 миллиметров)
Медный слой 2: 18 мкм
Препрег Bond-слой (RO4450F): 0,101 мм (4 миллиметра)
Rogers RO4350B Ядро: 0,762 мм (30 миллиметров)
Медный слой 3: 35 мкм
Размеры доски составляют 42,35 мм х 42,35 мм (± 0,15 мм), с толщиной готовой доски 1,7 мм. Она поддерживает минимальный пробел / пространство 5/5 миллиметров и минимальный размер отверстия 0,3 мм.Готовый вес меди составляет 1 унцию (1.4 миллиметров) для внешних слоев и 0,5 унции (0,7 миллиметров) для внутреннего слоя, с толщиной покрытия 20 мкм. Окончание поверхности ENIG, с желтым шелковым экраном сверху и зеленой сварной маской.

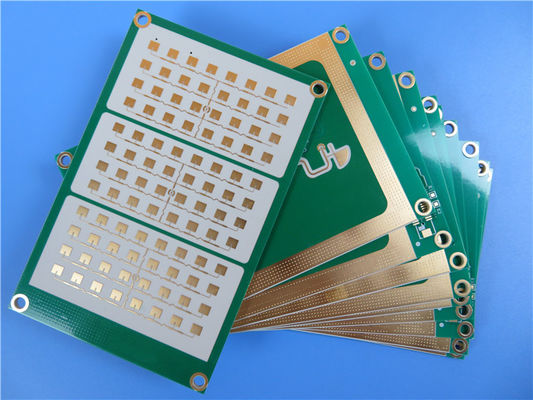

Заявления
PCB Rogers RO4350B подходит для различных применений, включая:
Антенны базовых станций сотовой связи и усилители мощности
Идентификационные метки RF
Автомобильные радары и датчики
LNB для спутников прямого вещания
Доступность
ПКБ Rogers RO4350B доступен во всем мире, предназначенный для удовлетворения требований современных высокочастотных приложений.Его передовые свойства материала и удобные для пользователя методы обработки делают его важным выбором для инженеров и конструкторов.
