Введение

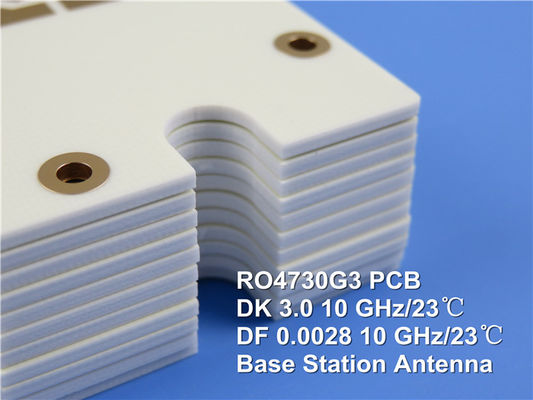

Rogers RO4730G3 PCB представляет собой передовой углеводородный/керамический/тканый стеклянный ламинат, разработанный специально для применения в антеннах.недорогая альтернатива традиционным ламинатам на основе ПТФЕУникальные смоловые системы RO4730G3 обеспечивают критические свойства, необходимые для оптимальной производительности антенны.RO4730G3 исключает необходимость специальной обработки, требуемой для подготовки покрытых отверстий на традиционных ламинатах из ПТФЕЭта доступность позволяет дизайнерам эффективно оптимизировать как стоимость, так и производительность.
Особенности
RO4730G3 может похвастаться диэлектрической постоянной (Dk) 3,0 ± 0,05 при 10 ГГц, а также низким коэффициентом рассеивания 0,0028Его тепловой коэффициент Dk составляет 34 ppm/°C, а материал обладает коэффициентом теплового расширения (CTE), который хорошо сочетается с медью, с значениями 15,9 ppm/°C (X), 14,4 ppm/°C (Y),и 35.2 ppm/°C (Z). Температура перехода стекла (Tg) превышает 280 °C, а температура разложения (Td) составляет 411 °C на TGA. Кроме того, RO4730G3 имеет теплопроводность 0,45 W/mK,обеспечение эффективного рассеивания тепла.
| Недвижимость |
RO4730G3 |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.0±0.5 |
Z |
|
10 ГГц 23°С |
IPC-TM-650 2.5.5.5 |
| Диэлектрическая постоянная,εПроектирование |
2.98 |
Z |
|
1от.7 до 5 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,tanδ |
0.0028 |
Z |
|
10 ГГц 23°С |
IPC-TM-650 2.5.5.5 |
| |
20,5 ГГц |
| Тепловой коэффициент ε |
+34 |
Z |
ppm/°C |
-50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Размерная стабильность |
<0.4 |
X, Y |
мм/м |
после etech +E2/150 °C |
IPC-TM-650 2.4.39А |
| Сопротивляемость объема (0,030") |
9 х 107 |
|
MΩ.cm |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности (0,030") |
7.2 х 105 |
|
MΩ |
КОНД А |
IPC-TM-650 2.5.17.1 |
| PIM |
-165 |
|
dBc |
50 Ом 0,060" |
43 дБм 1900 МГц |
| Электрическая прочность (0,030") |
730 |
Z |
В/мл |
|
IPC-TM-650 2.5.6.2 |
| Сила изгиба MD |
181 (26.3) |
|
Mpa (kpsi) |
NT1 религия |
ASTM D790 |
| CMD |
139 (20.2) |
|
| Поглощение кислорода |
0.093 |
- |
% |
48/50 |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Теплопроводность |
0.45 |
Z |
W/mK |
50°C |
ASTM D5470 |
| Коэффициент теплового расширения |
15.9
14.4
35.2 |
X
Y
Z |
ppm/°C |
-50°C до 288°C |
IPC-TM-650 2.4.4.1 |
| Tg |
>280 |
|
°C |
|
IPC-TM-650 2.4.24 |
| Td |
411 |
|
°C |
|
ASTM D3850 |
| Плотность |
1.58 |
|
gm/cm3 |
|
ASTM D792 |
| Прочность медной кожуры |
4.1 |
|
ПЛИ |
1 унция, LoPro EDC |
IPC-TM-650 2.4.8 |
| Возгораемость |
V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
Преимущества
Этот диэлектрический материал с низкими потерями сконструирован с фольгой с низким профилем, что приводит к снижению пассивной интермодуляции (PIM) и низкой потере вставки.Уникальный закрытый микросферный наполнитель способствует легкой конструкции, что делает материал примерно на 30% легче, чем традиционные ламинаты из ПТФЕ/стекла.RO4730G3 предлагает значительную гибкость конструкции и совместимость с автоматизированными процессами сборки.
Низкий тепловой коэффициент диэлектрической постоянной (TCDk) менее 40 ppm/°C обеспечивает постоянную производительность цепи в диапазоне температур.Специально разработанная термоустойчивая смоловая система обеспечивает простоту изготовления и надежную способность к обработке с покрытием через отверстие (PTH)Кроме того, RO4730G3 является экологически чистым, совместимым с процессами без свинца и соответствует требованиям RoHS.
Технические спецификации

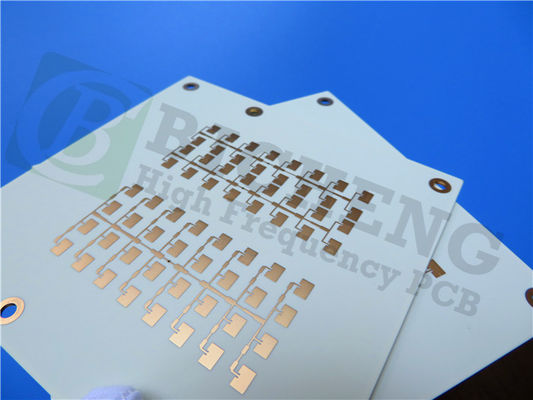

ПКБ имеет двухслойный жесткий набор, состоящий из:
Медный слой 1: 35 мкм
Rogers RO4730G3 Ядро: 0,762 мм (30 миллиметров)
Медный слой 2: 35 мкм
Размеры доски составляют 88,2 мм х 66,47 мм (± 0,15 мм), с толщиной готовой доски 0,8 мм. Она поддерживает минимальный пробел / пространство 4/4 миллиметров и минимальный размер отверстия 0,4 мм.Готовый вес меди составляет 1 унцию (1.4 миллиметров) для внешних слоев, и толщина покрытия через 20 мкм. Окончание поверхности - Electroless Nickel Immersion Gold (ENIG), с белым шелковым экраном сверху и зеленой сварочной маской.
Заявления
Rogers RO4730G3 PCB особенно подходит для таких приложений, как антенны сотовых базовых станций.и простота обработки делает его идеальным выбором для инженеров и конструкторов в телекоммуникационной промышленности.
Доступность
PCB Rogers RO4730G3 доступен во всем мире, отвечая требованиям современных антенных приложений с его передовыми свойствами и удобными для пользователя методами обработки.
| ПКБ-материал: |
Стекло из углеводородной керамики |
| Определитель: |
RO4730G3 |
| Диэлектрическая постоянная: |
30,0 ± 0,05 (процесс) |
| 2.98 (проект) |
| Количество слоев: |
1 слой, 2 слоя, многослойный |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм) |
| Толщина ламината ((медь с низким профилем): |
5.7mil ((0.145mm), 10.7mil ((0.272mm), 20.7mil ((0.526mm, 30.7mil ((0.780mm), 60.7mil ((1.542mm) |
| Толщина ламината ((ED Медь) |
20мм (0,508 мм), 30мм (0,762 мм), 60мм (1,524 мм) |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, погружение олово, погружение серебро, OSP, и т.д. |
