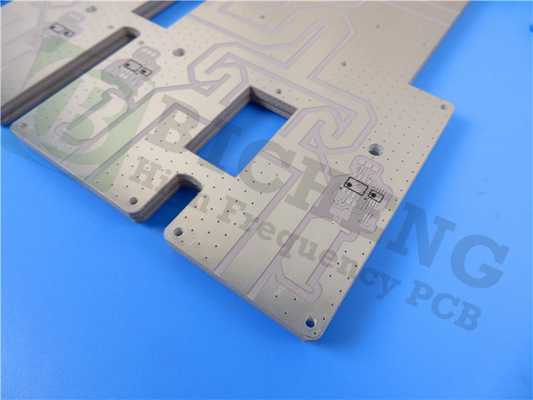

RF-10 PCB 60mil 2-слойная погружение серебряные схемы

RF-10 PCB 60mil 2-слойная погружение серебряные схемы

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
РФ-10
Толщина ПКБ:
60 миллилитров
Размер ПКБ:
40 мм х 40 мм ± 0,15 мм
Количество слоев:
2-layer
Вес меди:
1 унция
Поверхностная отделка:
Иммерсионное серебро
Выделить:

Серебряные схемы с двуслойным погружением

,

60 миллилитров погружения серебряные схемы ПКБ

,

Погружение Серебряные схемы PCB 2 слой

Описание продукта

Мы рады представить вам нашу недавно поставленную двухслойную печатную плату (PCB) с медной ламинатами RF-10.RF-10 сочетает в себе наполненный керамикой ПТФЕ и ткань из стекловолокна для создания экономически эффективной подложки с исключительными электрическими и тепловыми характеристиками.



Ключевые особенности

Материал RF-10 имеет диэлектрическую постоянную 10,2 ± 0,3 при 10 ГГц и низкий коэффициент рассеивания 0.0025Его высокая теплопроводность 0,85 W/mK обеспечивает эффективное теплоуправление.в то время как его плотное допустимое измерение повышает стабильность в многослойных схемахМатериал также устойчив к влаге (0,08% поглощения) и имеет степень воспламеняемости V-0, обеспечивающую безопасность и надежность.



RF-10 Типичные значения
Недвижимость Метод испытания Единица Стоимость Единица Стоимость
Dk @ 10 ГГц IPC-650 2.5.5.5.1 Мод.   10.2 ± 0.3   10.2 ± 0.3
Df @ 10 ГГц IPC-650 2.5.5.5.1 Мод.   0.0025   0.0025
TcK† (-55-150 °C) IPC-650 2.5.5.6 ppm/°C -370 ppm/°C -370
Поглощение влаги IPC-650 2.6.2.1 % 0.08 % 0.08
Прочность очистки (1 унция RT меди) IPC-650 2.4.8 (сплав) В фунтах/в 10 Н/мм 1.7
Сопротивляемость объема IPC-650 2.5.17.1 Мом/см 6.0 х 107 Мом/см 6.0 х 107
Сопротивляемость поверхности IPC-650 2.5.17.1 Мом. 1.0 х 108 Мом. 1.0 х 108
Сила на изгиб (MD) IPC - 650 - 2.4.4 Пси 14,000 Н/мм2 96.53
Прочность на изгибе (CD) IPC - 650 - 2.4.4 Пси 10,000 Н/мм2 68.95
Прочность на тягу (MD) IPC - 650 - 2.4.19 Пси 8,900 Н/мм2 62.57
Прочность на растяжение (CD) IPC - 650 - 2.4.19 Пси 5,300 Н/мм2 37.26
Размерная стабильность IPC-650 2.4.39 (после вырезки) % (25 милли-MD) -Нет.0032 % (25 милли-CD) -Нет.0239
Размерная стабильность IPC-650 2.4.39 (После выпечки) % (25 милли-MD) -Нет.0215 % (25 милли-CD) -Нет.0529
Размерная стабильность IPC-650 2.4.39 (после стресса) % (25 милли-MD) -Нет.0301 % (25 милли-CD) -Нет.0653
Размерная стабильность IPC-650 2.4.39 (после вырезки) % (60 млн-MD) -Нет.0027 % (60 мл-CD) -Нет.0142
Размерная стабильность IPC-650 2.4.39 (После выпечки) % (60 млн-MD) -Нет.1500 % (60 мл-CD) -Нет.0326
Размерная стабильность IPC-650 2.4.39 (после стресса) % (60 млн-MD) -Нет.0167 % (60 мл-CD) -Нет.0377
Плотность (специфическая гравитация) IPC-650-2.3.5 g/cm3 2.77 g/cm3 2.77
Специфическая температура IPC-650-2.4.50 J/g°C 0.9 J/g°C 0.9
Теплопроводность (не обтянутая) IPC-650-2.4.50 W/M*K 0.85 W/M*K 0.85
CTE (ось X - Y) (50-150 °C) IPC-650 2.4.41 ppm/°C 16-20 ppm/°C 16-20
CTE (ось Z) (50-150 °C) IPC-650 2.4.41 ppm/°C 25 ppm/°C 25
Уровень воспламеняемости Внутренние   V-0   V-0



Спецификации ПХБ

Данный ПКБ имеет хорошо структурированный набор, состоящий из:

- Медный слой 1: 35 мкм (1 унция)
- RF-10 ядро: 60 миллиметров (1.524 мм)
- Медный слой 2: 35 мкм (1 унция)



Общие габариты этого ПКБ составляют 40 мм х 40 мм ± 0,15 мм, с толщиной 1,6 мм. ПКБ поддерживает минимальное пространство 7/8 миллиметров и минимальный размер отверстия 0,4 мм.Он включает в себя 1 унцию готовой меди весом на обоих внешних слоях и толщиной покрытия через 20 мкм.



Для отделки поверхности используется серебро погружения, дополненное черной сварной маской с верхней стороны.при этом нижняя сторона остается без шелкопряда или паяльной маскиКаждый ПКБ проходит 100% электрическое тестирование перед отгрузкой для обеспечения высокого качества и производительности.



ПКБ-материал: Композиты из керамически наполненного ПТФЕ и тканевого стекловолокна
Наименование: RF-10
Диэлектрическая постоянная: 10.2
Фактор рассеивания 0.0025 10 ГГц
Количество слоев: Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди: 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ: 10миллиметров (0,254 мм), 20миллиметров (0,508 мм), 25миллиметров (0,635 мм), 60миллиметров (1,524 мм), 125миллиметров (3,175 мм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP и т.д.



Заявления

Этот универсальный ПХБ подходит для различных применений, в том числе:



- Антенны для микроштрипов
- Антенны GPS.
- Пассивные компоненты (фильтры, сцепляющие устройства, разделители мощности)
- Системы предотвращения столкновения самолетов
- Спутниковые компоненты



Обеспечение качества и доступность

Он отвечает стандартам IPC-класса 2, эта печатная пластина доступна для доставки по всему миру.



С RF-10 вы получаете надежное и высокопроизводительное решение PCB, адаптированное для ваших передовых RF приложений.

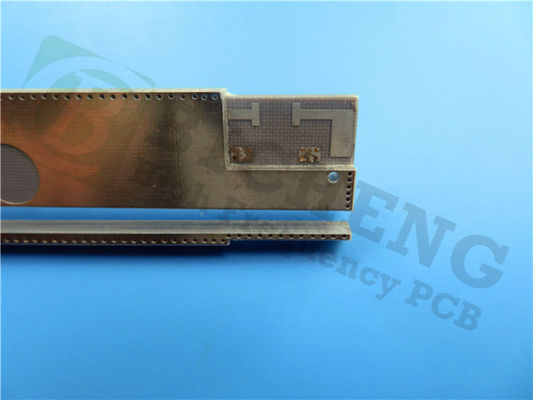

RF-10 PCB 60mil 2-слойная погружение серебряные схемы 0
