МОК: | 1 шт. |
цена: | USD9.99-99.99/PCS |
Стандартная упаковка: | Вакуумные пакеты+Картоны |
Срок доставки: | 8-9 рабочих дней |
Способ оплаты: | T/T |
Пропускная способность: | 5000 штук в месяц |

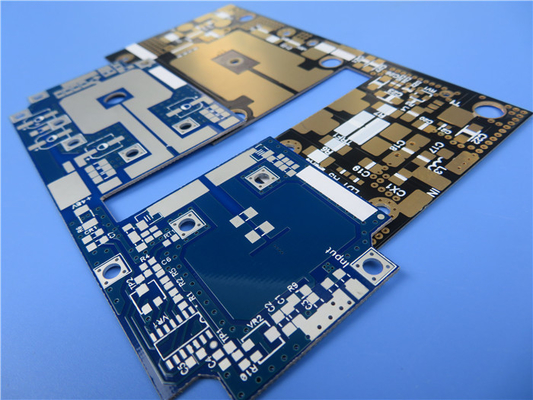

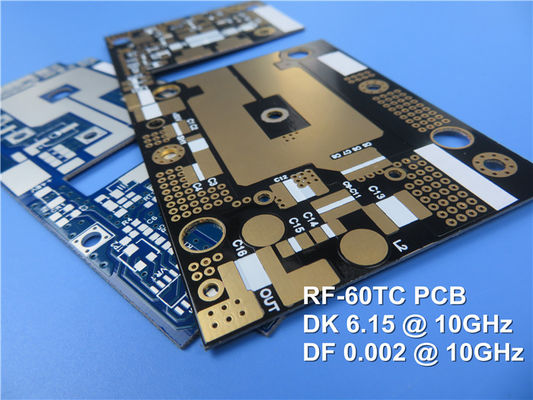

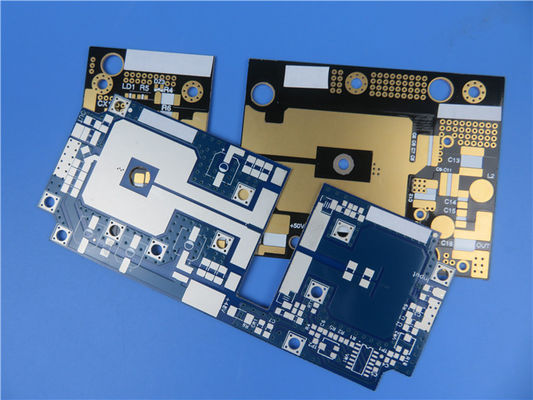

Мы рады представить нашу недавно поставленную двухслойную печатную плату (PCB) с RF-60TC, высокочастотный ламинат, предназначенный для высокопроизводительных RF и микроволновых приложений.Этот продвинутый материал сочетает в себе керамические, стеклоукрепленный ПТФЕ с исключительной теплопроводностью, что делает его идеальным для миниатюрных антенн и других высокоэффективных приложений.
Ключевые особенности
RF-60TC имеет диэлектрическую постоянную (Dk) 6,15 при 10 ГГц и низкий коэффициент рассеивания 0.002Его высокая теплопроводность 1,0 W/m*K для 0,5 унции меди и 1,05 W/m*K для 1 унции обеспечивает эффективное рассеивание тепла.снижение рабочей температуры и повышение надежности активных компонентовКроме того, RF-60TC обладает низкой скоростью поглощения влаги 0,03% и тепловым коэффициентом Dk -3,58 ppm/°C, обеспечивая стабильную производительность в широком диапазоне температур.
Недвижимость | Метод испытания | Единица | Стоимость | Единица | Стоимость |
Dk @ 10 ГГц | IPC-650 2.5.5.5.1(Изменены) | 60,15 ± 0.15 | 60,15 ± 0.15 | ||
Df @ 10 ГГц | IPC-650 2.5.5.5.1(Изменены) | 0.002 | 0.002 | ||
TвК | ppm/°C | - Три.581 | ppm/°C | - Три.581 | |
Диэлектрический разрыв | IPC-650 2.5.6 | kV | 55 | kV | 55 |
Диэлектрическая прочность | IPC-650 2.5.6.2 | В/мл | 550 | В/мм | 21,654 |
Сопротивление дуги | IPC-650 2.5.1 | Второй | > 180 | Второй | > 180 |
Поглощение влаги | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
Сила изгиба(MD) | IPC-650 2.4.4 | Пси | 10,000 | Н/мм2 | 69 |
Сила изгиба(CD) | IPC-650 2.4.4 | Пси | 9,000 | Н/мм2 | 62 |
Прочность на растяжение(MD) | IPC-650 2.4.19 | Пси | 9,000 | Н/мм2 | 62 |
Прочность на растяжение(CD) | IPC-650 2.4.19 | Пси | 7,000 | Н/мм2 | 48 |
Модуль молодого(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | Кпси | 721 | Н/мм2 | 4971 |
Соотношение Poisson's(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
Прочность очистки1 унция) | IPC-650 2.4.8 | В фунтах/в | 8 | Н/мм | 1.43 |
Теплопроводность(Открытый) | IPC-650 2.4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
Теплопроводность(CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
Теплопроводность(C1/C1) | IPC-650 2.4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
Размерная стабильность(MD) | IPC-650 2.4.39 сек. 5.4(После выпечки) | миллиграмм/дюйм | 0.01 | мм/м | 0.01 |
Размерная стабильность(CD) | IPC-650 2.4.39 сек. 5.4(После выпечки) | миллиграмм/дюйм | 0.69 | мм/м | 0.69 |
Размерная стабильность(MD) | IPC-650 2.4.39 сек. 5.5(Тепловой стресс) | миллиграмм/дюйм | 0.06 | мм/м | 0.06 |
Размерная стабильность(CD) | IPC-650 2.4.39 сек. 5.5(Тепловой стресс) | миллиграмм/дюйм | 0.8 | мм/м | 0.8 |
Сопротивляемость поверхности | IPC-650 2.5.17.1(После влажности) | Мом. | 1.0 х 108 | Мом. | 1.0 х 108 |
Сопротивляемость объема | IPC-650 2.5.17.1(После влажности) | Мом/см | 1.0 х 108 | Мом/см | 1.0 х 108 |
КТЭ(оси X, Y) | IPC-650 2.4.41(RT- 150)°В) | ppm/°В | 9.9 | ppm/°В | 9.9 |
КТЭ(ось Z) | IPC-650 2.4.41(RT- 150)°В) | ppm/°В | 40 | ppm/°В | 40 |
Плотность(Специфическая гравитация) | IPC-650 2.3.5 | г/см3 | 2.84 | г/см3 | 2.84 |
Специфическая температура | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
Td(2% Убыток от НДС) | IPC - 650 2.4.24.6 / TGA | °F | 930 | °В | 500 |
Td(убытки в 5% Вт) | IPC - 650 2.4.24.6 / TGA | °F | 960 | °В | 515 |
Уровень воспламеняемости | UL 94 | V-0 | V-0 |
Спецификации ПХБ
Этот ПКБ имеет прочный набор, состоящий из:
- Медный слой 1: 35 мкм
- RF-60TC Ядро: 0,254 мм (10 миллиметров)
- Медный слой 2: 35 мкм
Общие габариты ПКБ составляют 49,44 мм х 36,88 мм ± 0,15 мм, с толщиной 0,37 мм. Он поддерживает минимальное пространство 4/5 миллиметров и минимальный размер отверстия 0,25 мм.ПХБ спроектирован без слепых проемов, с готовым весом меди 1 унции (1,4 миллиметра) на обоих внешних слоях.
Для отделки поверхности ПКБ используется погруженный олово, и он имеет белый шелкопрядительный экран на верхней стороне, в то время как дно остается чистым от шелкопрядильного экрана и сварной маски.Каждый ПКБ проходит 100% электрическое тестирование перед отгрузкой, чтобы обеспечить оптимальную производительность.
ПКБ-материал: | Керамические стекловолокна на основе ПТФЕ |
Наименование: | RF-60TC |
Диэлектрическая постоянная: | 6.15 |
Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм) |
Толщина ПКЖ: | 10миллиметров (0,254 мм); 20миллиметров (0,508 мм), 25миллиметров (0,635 мм); 30миллиметров (0,762 мм), 60миллиметров (1,524 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP и т.д. |
Заявления
Этот универсальный ПКБ подходит для ряда применений, в том числе:
- Усилители высокой мощности
- Миниатюрные антенны
- GPS, Patch, RFID-читатели
- фильтры, соединители и разделители
- Спутниковые компоненты
Обеспечение качества и доступность
Эта печатная пластина изготовлена в соответствии со стандартами IPC-класса 2 и доступна для глобальной доставки.обеспечение его совместимости со стандартными рабочими процессами проектирования ПКБ.
Использование материала RF-60TC позволяет достичь превосходных характеристик и надежности в высокочастотных приложениях, что делает его идеальным вариантом для сложных конструкций радиочастотных цепей.
