Rogers RO3003 PCB 1,78 мм 3 слоя с голым медом

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

RO3003

Толщина ПКБ:

1.78mm

Размер ПКБ:

115 мм х 115 мм = 1 PCS

Количество слоев:

3-слой

Вес меди:

1 унция

Поверхностная отделка:

Голая медь

Выделить:

Голые медные ПКБ

1.78мм ПКБ

3-слойный ПКБ

Описание продукта

Мы рады объявить о нашей недавно поставленной трехслойной печатной плате (PCB) с высокочастотными ламинатами Rogers RO3003.RO3003 представляет собой керамический композит из ПТФЕ, известный своей исключительной стабильностью в диэлектрической постоянной (Dk) при различных температурах и частотахЭто делает его особенно подходящим для передовых приложений, таких как автомобильные радары, ADAS и беспроводная инфраструктура 5G.

Ключевые особенности

Rogers RO3003 предлагает диэлектрическую постоянную 3 ± 0,04 при 10 ГГц и низкий коэффициент рассеивания 0.001, обеспечивающий надежную производительность при применении до 77 ГГц. С теплопроводностью 0,5 Вт/мК и влагопоглощением всего 0,04%,этот материал обеспечивает эффективное управление теплом и долговечностьКоэффициент теплового расширения (CTE) хорошо сочетается с медью, с значениями 17 ppm/°C (ось X) и 16 ppm/°C (ось Y), обеспечивая отличную размерную стабильность.

RO3003 Типичная стоимость
Недвижимость	RO3003	Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная,ε Процесс	3.0±0.04	Z		10 ГГц/23°C	IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование	3	Z		от 8 до 40 ГГц	Метод дифференциальной длины фазы
Фактор рассеивания,tanδ	0.001	Z		10 ГГц/23°C	IPC-TM-650 2.5.5.5
Тепловой коэффициент ε	- Три.	Z	ppm/°C	10 ГГц -50°Cдо 150°C	IPC-TM-650 2.5.5.5
Размерная стабильность	0.06 0.07	X Y	мм/м	КОНД А	IPC-TM-650 2.2.4
Сопротивляемость объема	10⁷		MΩ.cm	КОНД А	IPC 2.5.17.1
Сопротивляемость поверхности	10⁷		MΩ	КОНД А	IPC 2.5.17.1
Модуль тяги	930 823	X Y	MPa	23°C	ASTM D 638
Поглощение влаги	0.04		%	D48/50	IPC-TM-650 2.6.2.1
Специфическая температура	0.9		j/g/k		Расчеты
Теплопроводность	0.5		W/M/K	50°C	ASTM D 5470
Коэффициент теплового расширения (-55 до 288°C)	17 16 25	X Y Z	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.4.1
Td	500		°CTGA		ASTM D 3850
Плотность	2.1		gm/cm³	23°C	ASTM D 792
Прочность медной кожуры	12.7		Иб/ин.	1 унция, EDC после сварки	IPC-TM 2.4.8
Возгораемость	V-0				UL 94
Процесс без свинца совместим	Да, да.

Спецификации ПХБ

Этот ПКБ имеет тщательно спроектированный набор:

- Медный слой 1: 35 мкм
- Роджерс RO3003 субстрат: 30 миллиметров (0,762 мм)
- Медный слой 2: 35 мкм
- RO4450F Bondply: 4 миллиметра (0,102 мм)
- Роджерс RO3003 субстрат: 30 миллиметров (0,762 мм)
- Медный слой 3: 35 мкм

Общие габариты этого ПКБ составляют 115 мм х 115 мм. Он поддерживает минимальное пространство следа 5/7 миллиметров и минимальный размер отверстия 0,35 мм, без слепых проемов. Толщина готовой доски составляет 1,7 мм,и он имеет готовый вес меди 1 унции (10,4 миллиметра) на внешних слоях.

Каждая плата проходит 100% электрическое тестирование перед отгрузкой, чтобы обеспечить оптимальную производительность.

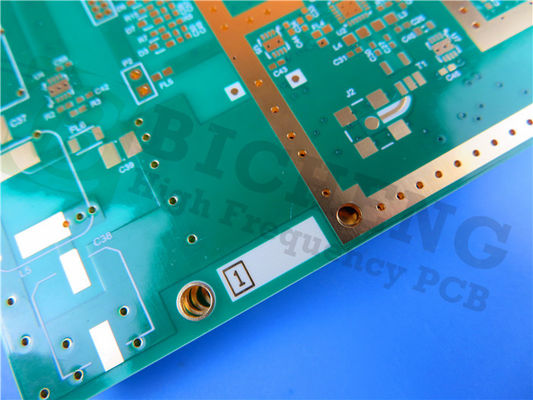

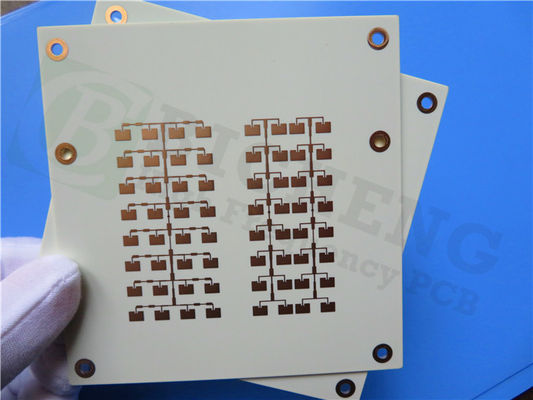

Rogers RO3003 PCB 1,78 мм 3 слоя с голым медом 0

Заявления

Этот ПХБ подходит для различных применений, в том числе:

- Автомобильные радарные приложения
- Глобальные спутниковые позиционирующие антенны
- Сотовые телекоммуникационные системы (усилители мощности и антенны)
- Антенны для беспроводной связи
- Спутники прямого вещания
- Ссылка на кабельные системы
- Удалённые считыватели
- Силовые планы.

Обеспечение качества и доступность

Изготовленный в соответствии со стандартами IPC-класса 2, этот печатный лист доступен для доставки по всему миру.

С Rogers RO3003 вы можете достичь надежной производительности в высокочастотных приложениях, что делает его отличным выбором для передовых конструкций радиочастотных цепей.
