Rogers RO3006 PCB 25mmil 2 слой погружения золотые платы

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

RO3006

Толщина ПКБ:

25 миллионов

Размер ПКБ:

51.31 мм х 111,92 мм

Количество слоев:

2-layer

Вес меди:

1 унция

Поверхностная отделка:

Золото погружения

Шелковый экран:

Белый

Выделить:

PCB золота погружения

25мм ПХБ

Rogers RO3006 ПКБ

Описание продукта

Rogers RO3006 PCB 25mmil 2-слойный погружение золотые платы

Представляем высокопроизводительные пластинки Rogers RO3006, изготовленные из передовых керамических композитных материалов PTFE, обеспечивающих исключительную электрическую и механическую стабильность.с постоянными диэлектрическими свойствами, этот ПХБ разработан, чтобы преуспеть в требовательных приложениях в различных отраслях.

Ключевые особенности
- Материал: Rogers RO3006 керамически заполненные композиты из ПТФЕ
- Диэлектрическая постоянная: 6,15 ± 0,15 при 10 ГГц, 23°C
- Фактор рассеивания: 0,002 при 10 ГГц, 23°C
- Тепловые свойства: Td > 500°C, теплопроводность 0,79 W/mK
- Поглощение влаги: 0,02%
- Коэффициент теплового расширения: оси X/Y: 17 ppm/°C, ось Z: 24 ppm/°C (-55 до 288 °C)

Недвижимость	RO3006	Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная,ε Процесс	6.15±0.05	Z		10 ГГц/23°С	IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование	6.5	Z		от 8 до 40 ГГц	Метод дифференциальной длины фазы
Фактор рассеивания,tanδ	0.002	Z		10 ГГц/23°С	IPC-TM-650 2.5.5.5
Тепловой коэффициент ε	- 262	Z	ppm/°C	10 ГГц -50°C до 150°C	IPC-TM-650 2.5.5.5
Размерная стабильность	0.27 0.15	X Y	мм/м	КОНД А	IPC-TM-650 2.2.4
Сопротивляемость объема	10⁵		MΩ.cm	КОНД А	IPC 2.5.17.1
Сопротивляемость поверхности	10⁵		MΩ	КОНД А	IPC 2.5.17.1
Модуль тяги	1498 1293	X Y	MPa	23°C	ASTM D 638
Поглощение влаги	0.02		%	D48/50	IPC-TM-650 2.6.2.1
Специфическая температура	0.86		j/g/k		Расчеты
Теплопроводность	0.79		W/M/K	50°C	ASTM D 5470
Коэффициент теплового расширения (-55-288°С)	17 17 24	X Y Z	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.4.1
Td	500		°C TGA		ASTM D 3850
Плотность	2.6		gm/cm3	23°C	ASTM D 792
Прочность медной кожуры	7.1		Иб/ин.	1 унция, EDC после сварки	IPC-TM 2.4.8
Возгораемость	V-0				UL 94
Процесс без свинца совместим	Да, да.

Преимущества
- Единообразные механические свойства: идеально подходит для многослойных пластин, особенно там, где требуется диапазон диэлектрических констант.

- Низкий коэффициент расширения в самолете: соответствует расширению меди, обеспечивая надежные поверхностные монтажи, что делает его идеальным для температурно-чувствительных приложений.

- Эффективное производство: наш объемный процесс производства позволяет экономично оценивать ламинат без ущерба для качества.

Спецификации ПХБ

- Строительство:

- Медный слой 1: 35 мкм
- Роджерс RO3006 субстрат: 25 миллиметров (0,635 мм)
- Медный слой 2: 35 мкм

PCB Rogers RO3006 имеет размеры 51,31 мм х 111,92 мм и состоит из двух частей, что делает его универсальным для различных применений. Производственные спецификации включают минимальный след/пространство 5/4 миллиметров и минимальный размер отверстия 0,4 мм. Толщина готовой доски 0,76 мм, с готовым весом меди 1 унции (1.4 мл) на внешних слояхТолщина покрытия составляет 20 мкм, а поверхность покрыта погруженным золотом для повышения долговечности.

Верхний шелкоплот белый, а нижний отсутствует. Верхняя сварная маска зеленая, улучшая видимость следов.Каждый ПКБ проходит 100% электрическое испытание перед отправкой..

ПКБ-материал:	ПТФЕ-композиты, наполненные керамикой
Наименование:	RO3006
Диэлектрическая постоянная:	6.15
Фактор рассеивания	0.002 10 ГГц
Количество слоев:	Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ламината:	5миллиметров (0,127 мм), 10миллиметров (0,254 мм), 20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 60миллиметров (1,524 мм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д.

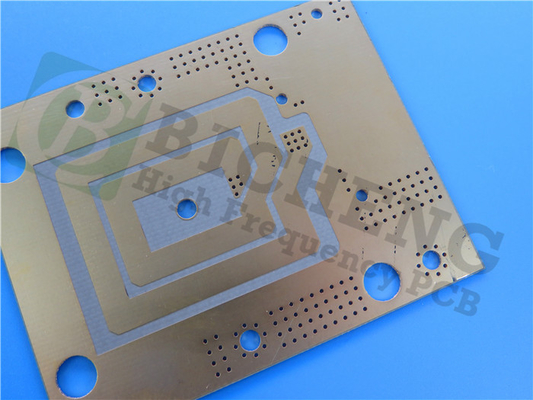

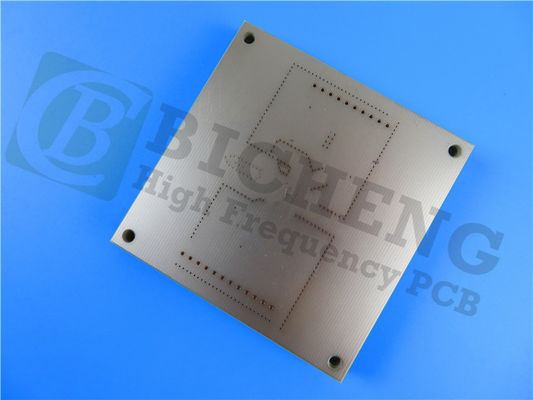

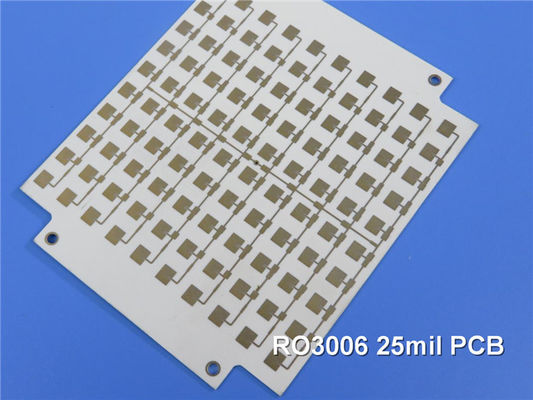

Rogers RO3006 PCB 25mmil 2 слой погружения золотые платы 0

Искусство и стандарты

- Изображение предоставлено: Гербер RS-274-X
- Принятый стандарт: IPC-класс-2
- Доступность: по всему миру

Типичные применения
Наш ПКБ Rogers RO3006 идеально подходит для:

- Приложения для автомобильных радаров
- Глобальные позиционирующие спутниковые антенны
- сотовые телекоммуникационные системы (усилители мощности и антенны)
- Патч-антенны для беспроводной связи
- Спутники прямого вещания
- Дата-связь на кабельных системах
- Удалённые счетчики
- Мощные задние самолеты

Улучшите свои проекты с помощью надежности и производительности ПКБ Rogers RO3006, разработанных для превосходства в требовательных приложениях.
