Мы рады представить наш недавно поставленный ПКБ, использующий субстрат RO4534, тщательно разработанный для удовлетворения требований рынка антенн.Ламинат RO4534 основан на успехе серии RO4000Этот керамически наполненный, стеклянный углеводородный материал обеспечивает контролируемые диэлектрические константы, низкие потери,и отличный ответ пассивной интермодуляции (PIM), что делает его идеальным выбором для применения микрополосовых антенн.
Ключевые особенности
- Диэлектрическая постоянная: 3,4 при 10 ГГц
- Фактор рассеивания: 0,0027 при 10 ГГц
- Значение PIM: типично -157 дБС
- Коэффициент теплового расширения (CTE) **:
- Ось X: 11 ppm/°C
- Ось Y: 14 ppm/°C
- Ось Z: 46 ppm/°C
- Температура перехода стекла (Tg): > 280 °C
- Поглощение влаги: 0,06%
- Совместимость процессов без свинца: Да
Преимущества:
- Низкие потери, низкий Dk и низкий ответ PIM для широкого спектра применений
- Система терморегулируемой смолы, совместимая со стандартным производством ПХБ
- Отличная стабильность измерений для большей производительности на больших панелях
- Единообразные механические свойства для поддержания механической формы при обращении
- высокая теплопроводность для улучшения обработки энергии
- CTE, аналогичный медным, уменьшающий напряжение в антенне ПКБ
| Недвижимость |
RO4534 |
Направление |
Объекты |
Состояние |
Метод испытания |
| Процесс диэлектрической постоянной |
3.4 ± 0.08 |
Z |
- |
10 ГГц/23°С 2,5 ГГц |
IPC-TM-650,2.5.5.5 |
| Фактор рассеивания |
0.0022 |
Z |
- |
2.5 ГГц/23°С |
IPC-TM-650, 2.5.5.5 |
| 0.0027 |
10 ГГц/23°С |
| PIM (типичный) |
-157 |
- |
dBc |
Отраженные 43 дБм просветленные тона |
Анализатор PIM Summitek 1900b |
| Диэлектрическая прочность |
> 500 |
Z |
В/мл |
0.51 мм |
IPC-TM-650, 2.5.6.2 |
| Размерная стабильность |
<0.3 |
X,Y |
мм/м (мл/дюйм) |
после вырезки |
IPC-TM-650, 2.4.39А |
| Коэффициент теплового расширения |
11 |
X |
ppm/°C |
-55 до 288°C |
IPC-TM-650, 2.4.41 |
| 14 |
Y |
| 46 |
Z |
| Теплопроводность |
0.6 |
- |
W/(m.K) |
80°C |
АСТМ C518 |
| Поглощение влаги |
0.06 |
- |
% |
D48/50 |
IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg |
>280 |
- |
°C TMA |
А. |
IPC-TM-650, 2.4.24.3 |
| Плотность |
1.8 |
- |
gm/cm3 |
- |
ASTM D792 |
| Прочность кожуры меди |
6.3 (1.1) |
- |
В кг/дюйм (Н/мм) |
1 унция. ЭДС после сварки плаватель |
IPC-TM-650, 2.4.8 |
| Возгораемость |
НЕ FR |
- |
- |
- |
UL 94 |
| Совместимость с процессом без свинца |
Да, да. |
- |
- |
- |
- |

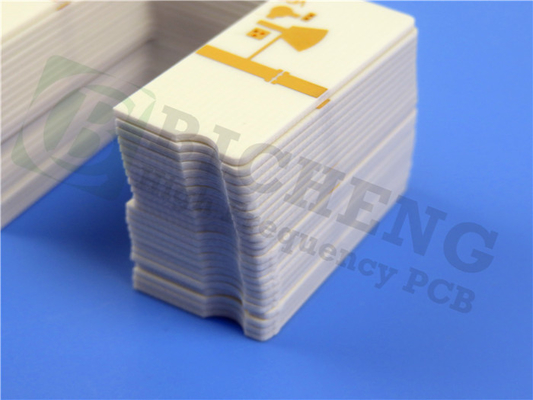

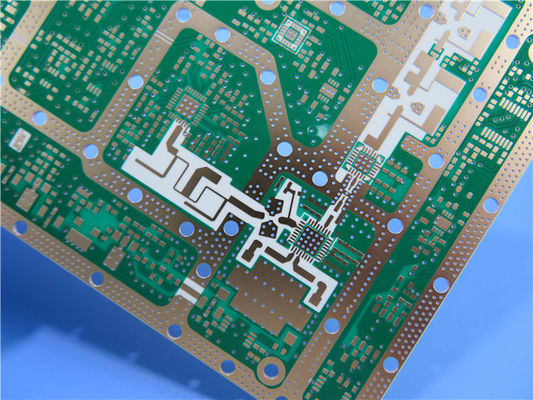

ПХБ-накопление
Этот ПКБ имеет прочный двухслойный жесткий набор:
- Медный слой 1: 35 мкм
- RO4534 Ядро: 0,762 мм
- Медный слой 2: 35 мкм
Подробности строительства
Размеры ПКЖ составляют 73,2 мм х 36,44 мм (± 0,15 мм) с толщиной 0,8 мм. Он вмещает минимальное пространство 4/4 миллиметров и минимальный размер отверстия 0,3 мм.Внешние слои имеют готовый вес меди 1 унции (1Поверхность покрыта серебром погружения, с белым верхним шелковым экраном и голубым нижним шелковым экраном.Каждая доска проходит 100% электрические испытания перед отгрузкой, чтобы обеспечить высокое качество.
| ПКБ-материал: |
Керамически наполненный, стеклоусиленный углеводород |
| Наименование: |
RO4534 |
| Диэлектрическая постоянная: |
3.4 |
| Фактор рассеивания |
0.0027 10 ГГц |
| Количество слоев: |
Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ламината: |
20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 60миллиметров (1,524 мм) |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д. |
Соответствие и доступность
- Формат рисунка: Гербер RS-274-X
- Стандарт качества: IPC-класс-2
- Доступность: по всему миру
Типичные применения
- Антенны базовых станций сотовой инфраструктуры
- сети WiMAX-антенн
Используйте передовые возможности ПКБ RO4534 для повышения производительности и экономичности в конструкции антенны, обеспечивая надежную функциональность в сложных условиях.
