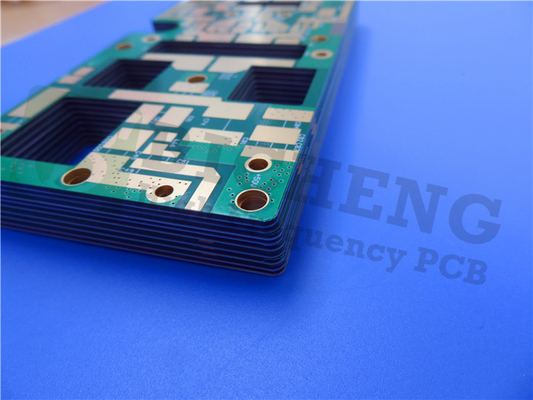

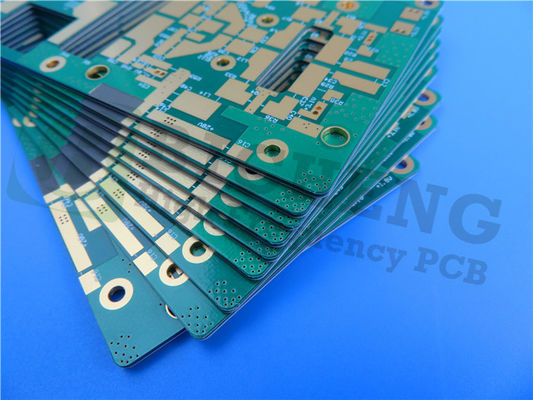

RT дюроид 5880LZ PCB 20mil Двусторонняя схема с OSP

Представляем ПКБ RT/duroid 5880LZ, передовое решение, предназначенное для высокопроизводительных приложений, требующих точности и надежности.Этот печатный лист изготовлен из заполненных композитных материалов из ПТФЕ, идеально подходящих для применения в схемах с полосой и микрополосой.Благодаря уникальному составу наполнителя, этот ламинат предлагает легкий, низкоплотный материал, идеально подходящий для окружающей среды, чувствительной к весу.

Ключевые особенности
- Диэлектрическая постоянная (DK): 2,0 ± 0,04 при 10 ГГц и 23°C
- Фактор диссипации: в диапазоне от 0,0021 до 0,0027 при 10 ГГц и 23 °C
- Низкий коэффициент теплового расширения по оси Z: 40 ppm/°C
- Свойства выброса газов: TML 0,01%, CVCM 0,01%, WVR 0,01%.
- Плотность: легкий вес 1,4 гм/см3
- Уровень воспламеняемости: UL 94V-0
- Совместимость процессов без свинца: обеспечивает соответствие современным производственным стандартам

Преимущества
- Легкая конструкция: уменьшает общий вес системы без ущерба для производительности.
- Единообразные электрические свойства: поддерживает постоянную производительность в широком диапазоне частот.
- Устойчивость к химическим веществам: устойчивость к растворителям и реагентам, используемым в процессах гравирования и покрытия.

Конструкция этого печатного листа тщательно спроектирована. Он состоит из двухслойного жесткого стека, содержащего 35 мкм меди на обоих слоях и 0,508 мм (20 миллиметров) ядра RT/duroid 5880LZ.С точными размерами 90.63 мм х 170,35 мм (± 0,15 мм) и толщиной 0,6 мм, эта печатная пластина имеет минимальные требования к следам и пространству 4/5 миллиметров и минимальный размер отверстия 0,2 мм.ПХБ совместим с процессами без свинца и соответствует стандартам воспламеняемости UL 94V-0., обеспечивая как безопасность, так и соблюдение экологических требований.

ПК RT/duroid 5880LZ поставляется с рисунками в формате Gerber RS-274-X, что обеспечивает совместимость с промышленным программным обеспечением для плавной интеграции в ваши проекты.Он соответствует стандарту качества IPC-класса-2Кроме того, этот продукт доступен во всем мире.сделать его доступным для мирового рынка инженеров, ищущих высокопроизводительные решения для печатных пластин.

Этот ПКБ универсален и подходит для различных передовых приложений, включая системы воздушных антенн, легкие сети питания, радарные системы, системы наведения,и цифровые радиоантенны точка-точкаБлагодаря своим впечатляющим характеристикам и надежной производительности, RT/duroid 5880LZ PCB выделяется как ценный актив для современных коммуникационных и оборонных технологий.удовлетворение высоких требований современных электронных конструкций.
