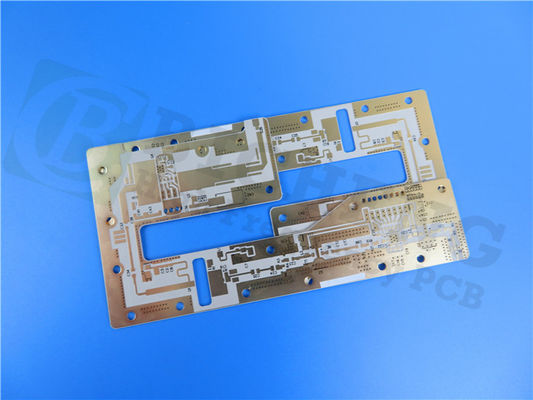

RT дюроид 6035HTC PCB 30mil Двухслойная погруженная золотая схема

RT/duroid 6035HTC PCB изготовлен из высокочастотных материалов, предназначенных специально для высокопроизводительных RF и микроволновых приложений.этот ПКБ является исключительным выбором для требовательных условий, где термическое управление и производительность имеют решающее значениеС теплопроводностью почти в 2,4 раза большей, чем у стандартных продуктов RT/duroid 6000, он обеспечивает эффективное рассеивание тепла, что делает его идеальным для высокопроизводительных приложений.

Ключевые характеристики RT/duroid 6035HTC PCB включают диэлектрическую постоянную (DK) 3,5 ± 0,05 при 10 ГГц и 23 °C, а также впечатляющий коэффициент рассеивания 0.0013 при одной частоте и температуреМатериал имеет тепловой коэффициент диэлектрической постоянной -66 ppm/°C и скорость поглощения влаги всего 0,06%.этот ПХБ обеспечивает отличную тепловую производительность, что способствует снижению температуры работы и повышению надежности в сценариях высокой мощности.

Конструкция этого печатного листа имеет двухслойный жесткий набор, состоящий из 35 мкм меди на обоих слоях и ядра RT/duroid 6035HTC длиной 0,762 мм (30 миллиметров).55 мм (± 0.15 мм) дополняются толщиной готовой доски 0,83 мм и минимальным пробелом 6/5 миллиметров.Этот ПКБ разработан для выполнения строгих характеристик производительности.Погруженная золотая поверхность обеспечивает превосходную сварку, а синяя верхняя сварная маска повышает видимость во время сборки.

Эта печатная пластина совместима с форматом рисунков Gerber RS-274-X и соответствует стандарту качества IPC-Class-2, что гарантирует, что она отвечает ожиданиям отрасли.сделать его доступным для инженеров по всему миру.

Типичные приложения для RT/duroid 6035HTC PCB включают высокомощные RF и микроволновые усилители, сцепляющие устройства, фильтры, комбинаторы и разделители мощности.Благодаря своим передовым возможностям управления тепловой энергией и превосходным высокочастотным показателям, этот ПКБ является бесценным активом для современных электронных конструкций, требующих надежности и эффективности.
