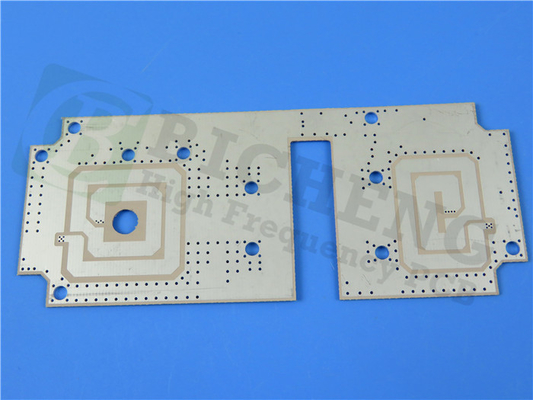

TC350 PCB 10mil 2-слойный 1OZ Медь с ENEPIG

PCB TC350 изготавливается из ламинатов Rogers TC350, с уникальной композицией из PTFE, высокотермопроводящих керамических наполнителей и тканевого стеклянного арматура.Эта комбинация приводит к низкой потере вставки и высокой теплопроводности, что делает TC350 отличным выбором для высокомощных приложений. Его конструкция обеспечивает превосходную надежность и снижение температуры работы, идеально подходит для усилителей мощности и систем антенн.

С диэлектрической постоянной (Dk) 3,5 при 1 МГц, 1,8 ГГц и 10 ГГц ламинатами TC350 обеспечивается отличная стабильность при различных температурах.Эта стабильность имеет решающее значение для максимизации прибыли и минимизации потери полосы пропускания в усилителях мощности и антеннахКроме того, он является ключевым для фазовых и импеданс-чувствительных устройств, таких как сетевые трансформаторы и дивиденты мощности Уилкинсона.

Ключевые особенности включают:
- Фактор диссипации: 0,0015 при 1 МГц, 0,0018 при 1,8 ГГц и 0,002 при 10 ГГц
- Коэффициент теплового расширения (CTE): 7 ppm/°C в оси x и y, 23 ppm/°C в оси z от 50°C до 150°C
- Низкий тепловой коэффициент Dk: -9 ppm/°C от -40°C до 140°C
- Высокая теплопроводность: 0,72 Вт/мк
- Поглощение влаги: 0,05%
- T260, T288, T300: > 60 минут

PCB TC350 обладает сниженной температурой соединения и повышенной надежностью, с отличной теплоотдачей и управлением.Это приводит к увеличению использования полосы пропускания и эффективности для усилителей и антенн, наряду с превосходной надежностью отверстия.

Конструируется как двухслойная жесткая печатная плата, имеет 35 мкм меди на обоих слоях и толщину ядра 0,254 мм (10 миллиметров) TC350.15 мм) с готовой толщиной 0.37 мм. Он поддерживает минимальные требования к следам и пространству в 5/5 миллиметров и минимальный размер отверстия в 0,2 мм, без слепых проемов.

Эта печатная пластина поставляется с рисунками в формате Gerber RS-274-X и соответствует стандарту качества IPC-Class-2.

Типичные применения включают усилители мощности, фильтры, усилители, установленные на башне (TMA), усилители, установленные на башне (TMB), антенны с тепловым циклом, чувствительные к диэлектрическому дрейфу,и микроволновые комбинаторы и разделители мощностиБлагодаря своему передовому термическому управлению и отличной электрической производительности, ПКТ TC350 является надежным выбором для современных электронных конструкций.
