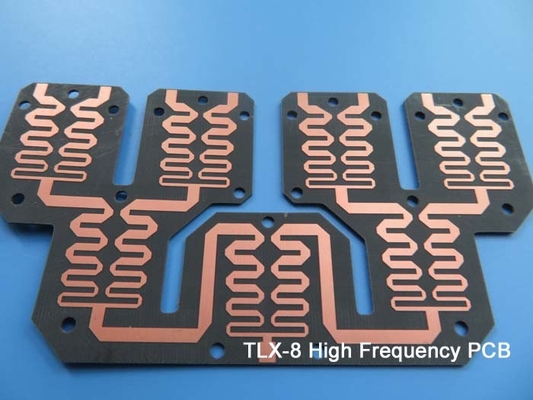

TLX-8 PCB 50mil Двухслойный погружение золото 1OZ RF схема

продукты

PCB ядра металла

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

TLX-8 PCB 50mil Двухслойный погружение золото 1OZ RF схема

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

TLX-8

Количество слоев:

2-layer

Размер ПКБ:

130 мм х 75 мм = 1 PCS, +/- 0,15 мм

Толщина ПКБ:

50 миллионов

Вес меди:

1 унция (1,4 миллилитра) внешних слоев

Поверхностная отделка:

Золото погружения

Выделить:

1OZ ПКР радиочастотного контура

ПКБ TLX-8

50 миллилитровый двуслойный погруженный золотой ПКБ

Описание продукта

TLX-8 PCB представляет собой специализированную печатную плату, изготовленную из высокопроизводительных ламинатов из стекловолокна PTFE, предназначенную для надежности в самых разных RF-приложениях.Этот универсальный материал идеально подходит для микроволновых камер с низким количеством слоев, обеспечивая механическое усиление в суровых условиях, таких как запуски в космос, высокотемпературные двигатели и морские приложения.

Ключевые особенности
- Отличные значения PIM: достижение значений ниже -160 dBc для повышения производительности.
- Механические и тепловые свойства: исключительная устойчивость в экстремальных условиях.
- Низкая и стабильная диэлектрическая постоянная (Dk): обеспечивает постоянную производительность.
- Размерно стабильный: сохраняет целостность в различных условиях.
- Низкое поглощение влаги: минимизирует риск снижения производительности.
- UL 94 V0: Соответствует строгим стандартам воспламеняемости.

Электрические свойства
- Диэлектрическая постоянная @ 10 ГГц: 2,55 ± 0.04
- Фактор рассеивания @ 10 ГГц: 0.0018
- Сопротивление поверхности: 6,605 x 10^8 Мохм (высокая температура), 3,550 x 10^6 Мохм (влажность)
- Сопротивляемость объема: 1,110 x 10^10 Мохм/см (высокая температура), 1,046 x 10^10 Мохм/см (влажность)

TLX-8 Типичные значения
Недвижимость	Метод испытания	Единица	Стоимость	Единица	Стоимость
DK @10 ГГц	IPC-650 2.5.5.3		2.55		2.55
Df @1,9 ГГц	IPC-650 2.5.5.5.1		0.0012		0.0012
Df @10 ГГц	IPC-650 2.5.5.5.1		0.0017		0.0017
Диэлектрический разрыв	IPC-650 2.5.6	kV	>45	kV	>45
Поглощение влаги	IPC-650 2.6.2.1	%	0.02	%	0.02
Сила на изгибе (MD)	ASTM D 709	Пси	28,900	Н/мм²
Сила изгиба ((CD)	ASTM D 709	Пси	20,600	Н/мм²
Прочность на протяжение (MD)	ASTM D 902	Пси	35,600	Н/мм²
Прочность на растяжение ((CD)	ASTM D 902	Пси	27,500	Н/мм²
Удлинение на перерыве (MD)	ASTM D 902	%	3.94	%	3.94
Удлинение на перерыве (CD)	ASTM D 902	%	3.92	%	3.92
Модуль Янга (MD)	ASTM D 902	Кпси	980	Н/мм²
Модуль Янга (CD)	ASTM D 902	Кпси	1,200	Н/мм²
Модуль Янга (MD)	ASTM D 3039	Кпси	1,630	Н/мм²
Соотношение Пуасона	ASTM D 3039		0.135	Н/мм
Прочность очистки ((1 унция)	IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.)	Ибс./линейный дюйм	15	Н/мм
Прочность очистки ((1 унция.RTF)	IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.)	Ибс./линейный дюйм	17	Н/мм
Прочность очистки ((1⁄2 унции)	IPC-650 2.4.8.3 ((Повышенная температура.)	Ибс./линейный дюйм	14	Н/мм
Прочность очистки ((1⁄2 унции)	IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.)	Ибс./линейный дюйм	11	Н/мм
Прочность очистки ((1 унция, проката)	IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.)	Ибс./линейный дюйм	13	Н/мм	2.1
Теплопроводность	ASTM F433/ASTM 1530-06	W/M*K	0.19	W/M*K	0.19
Размерная стабильность (MD)	IPC-650 2.4.39 сек.5.5 ((После выпечки.)	Миллилитров.	0.06	мм/м
Размерная стабильность (CD)	IPC-650 2.4.39 сек.5.4 ((После выпечки.)	Миллилитров.	0.08	мм/м
Размерная стабильность (MD)	IPC-650 2.4.39 сек.5.5 ((Термальное напряжение.)	Миллилитров.	0.09	мм/м
Размерная стабильность (CD)	IPC-650 2.4.39 сек.5.5 ((Термальное напряжение.)	Миллилитров.	0.1	мм/м
Сопротивляемость поверхности	IPC-650 2.5.17.1 сек.5.2.1 ((Повышенная температура.)	Мом.	6.605 х 10⁸	Мом.	6.605 х 10⁸
Сопротивляемость поверхности	IPC-650 2.5.17.1 сек.5.2.1 ((Условия влажности)	Мом.	3.550 х 10⁶	Мом.	3.550 х 10⁶
Сопротивляемость объема	IPC-650 2.5.17.1 сек.5.2.1 ((Повышенная температура.)	Мом/см	1.110 х 10¹⁰	Мом/см	1.110 х 10¹⁰
Сопротивляемость объема	IPC-650 2.5.17.1 сек.5.2.1 ((Условия влажности)	Мом/см	1.046 х 10¹⁰	Мом/см	1.046 х 10¹⁰
CTE ((ось X)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	21	ppm/°C	21
CTE ((Y ось)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	23	ppm/°C	23
CTE ((ось Z)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	215	ppm/°C	215
Плотность ((специфическая гравитация)	ASTM D 792	г/см3	2.25	г/см3	2.25
Td(2% потеря веса)	IPC-650 2.4.24.6 ((TGA)	°C	535	°C
Td(5% потеря веса)	IPC-650 2.4.24.6 ((TGA)	°C	553	°C
Уровень воспламеняемости	UL-94		V-0		V-0

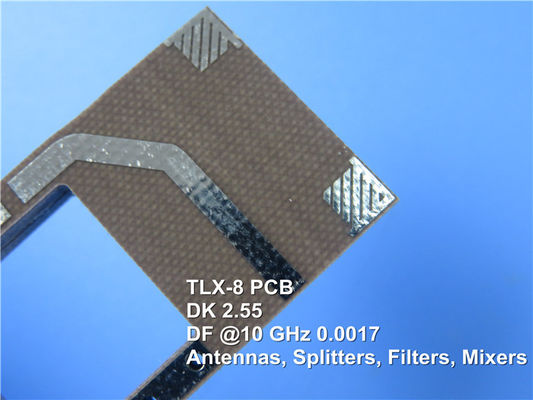

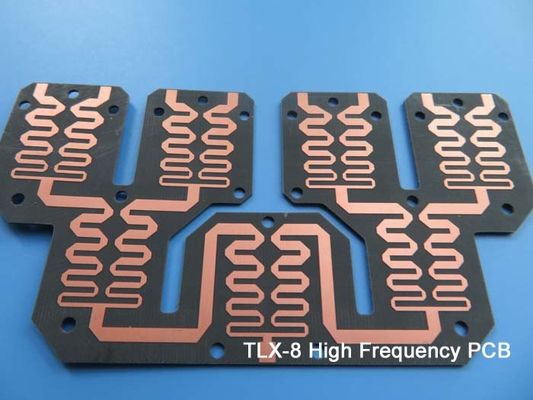

TLX-8 PCB 50mil Двухслойный погружение золото 1OZ RF схема 0

Конструкция этого печатного листа включает в себя двухслойный жесткий набор, состоящий из 35 мкм медных слоев с обеих сторон и 1,27 мм (50 мл) Таконического ядра TLX-8.15 мм)Он поддерживает минимальные требования к следам и пространству 7/6 миллиметров и минимальный размер отверстия 0,35 мм.Каждая доска завершена с погружением золотой поверхности отделки и зеленой верхней сварной маски, с 100% электрическими испытаниями, проведенными до отгрузки для обеспечения надежности.

Он поставляется с рисунками в формате Gerber RS-274-X и соответствует стандартам качества IPC-Class-2.

Типичные приложения для ПКТ TLX-8 включают в себя радиолокационные системы, мобильные связи, оборудование для испытаний микроволн, микроволновые устройства передачи и различные системы сцепления, расщепления, сочетания, усиления,и растворы антенныБлагодаря своим передовым функциям и надежной производительности, ПКТ TLX-8 является отличным выбором для современных радиочастотных и микроволновых приложений.

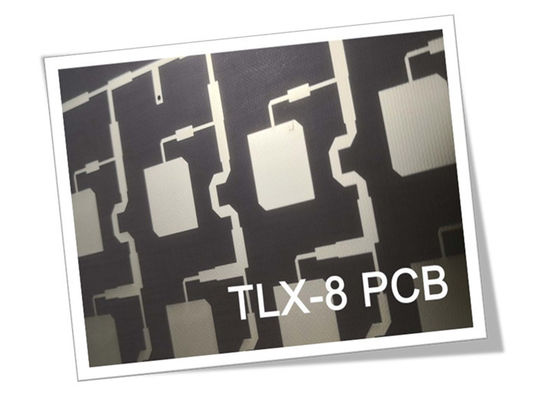

TLX-8 PCB 50mil Двухслойный погружение золото 1OZ RF схема 1
