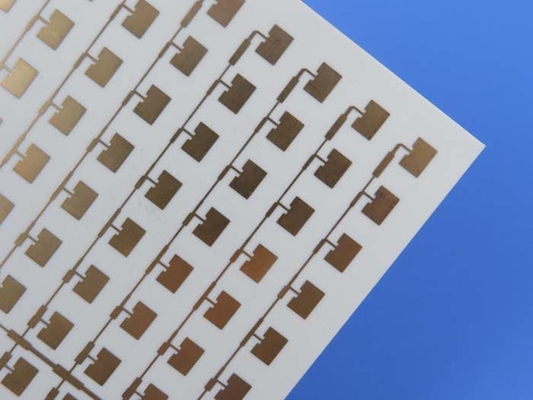

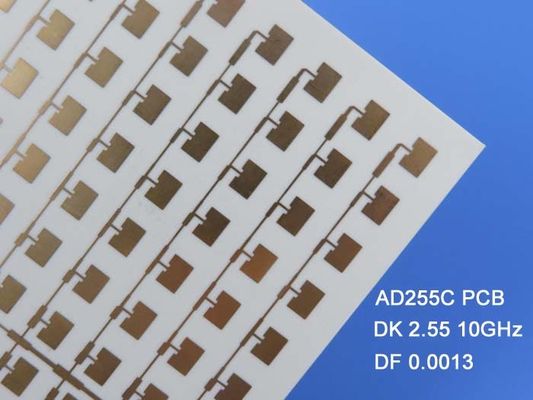

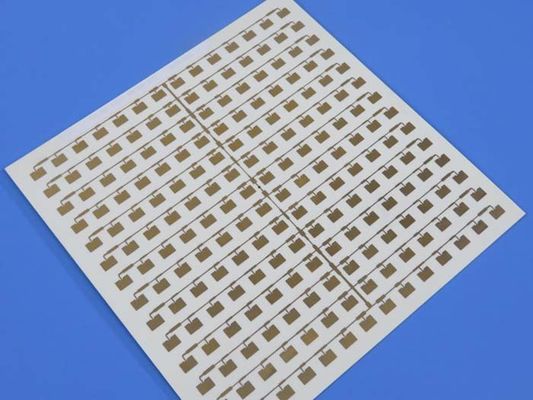

Введение в PCB AD255C
В быстро развивающемся мире телекоммуникаций выбор материалов может повлиять на производительность ваших устройств.с стеклянным подкреплением, ламинат на основе ПТФЕ, который обеспечивает исключительные диэлектрические свойства и низкую потерю производительности.AD255C является переломным моментом для сотовой инфраструктуры и автомобильной телематики.
Ключевые характеристики и спецификации
Низкие потери и высокая эффективность
Субстрат AD255C сконструирован с диэлектрической постоянной 2,55 и фактором рассеивания всего 0,0013 при 10 ГГц.жизненно важно для поддержания целостности высокочастотных сигналовПри температуре разложения, превышающей 500°C, материал выдерживает сложные термические условия, что делает его надежным для длительного использования.
Создан для производительности
Этот печатный лист имеет двухслойный жесткий набор с толщиной 1,1 мм и медной массой 1 унции на внешних слоях.Эта конструкция не только повышает механическую прочность, но и гарантирует надежные электрические характеристики, что гарантирует бесперебойную работу ваших коммуникационных устройств.
Устойчивость к влаге и теплу
С скоростью поглощения влаги всего 0,03%, ПКБ AD255C построен, чтобы противостоять экологическим вызовам, обеспечивая постоянную производительность в различных условиях.тепловые свойства примечательны, с коэффициентами теплового расширения (CTE) 34 ppm/°C в оси X и 26 ppm/°C в оси Y, что способствует его фазовой стабильности.
| Электрические свойства |
AD255C |
Объекты |
Условия испытания |
Метод испытания |
| PIM (30mil/60mil) |
-159/-163 |
dBc |
Отраженные 43 дБм звуки при частоте 1900 МГц, S1/S1 |
Роджерс Внутренний 50 Ом |
| Диэлектрическая постоянная (процесс) |
2.55 |
- |
23°C @ 50% RH |
10 ГГц |
IPC TM-650 2.5.5.5
(IPC TM-650 2.5.5.3) |
| Диэлектрическая постоянная (конструкция) |
2.60 |
- |
С-24/23/50 |
10 ГГц |
Дифференциальная длина фазы микрополоски |
| Фактор рассеивания (процесс) |
0.0013 |
- |
23°C @ 50% RH |
10 ГГц |
IPC TM-650 2.5.5.5 |
| Тепловой коэффициент диэлектрической постоянной |
-110 |
ppm/oВ |
от 0°C до 100°C |
10 ГГц |
IPC TM-650 2.5.5.5 |
| Сопротивляемость объема |
7.4 х 108 |
Мом-см |
C-96/35/90 - Постановление суда |
- |
IPC TM-650 2.5.17.1 |
| Сопротивляемость поверхности |
3.6 х 107 |
Мом. |
C-96/35/90 - Постановление суда |
- |
IPC TM-650 2.5.17.1 |
| Электрическая прочность (диэлектрическая прочность) |
911 |
В/мл |
- |
- |
IPC TM-650 2.5.6.2 |
| Диэлектрический разрыв |
> 40 |
kV |
D-48/50 |
направление X/Y |
IPC TM-650 2.5.6 |
| Тепловые свойства |
| Температура разложения (T)d) |
> 500 |
̊C |
2 часа @ 105 ̊C |
5% потеря веса |
IPC TM-650 2.3.40 |
| Коэффициент теплового расширения - х |
34 |
ppm/ ̊C |
- |
-55 ̊C до 288 ̊C |
IPC TM-650 2.4.41 |
| Коэффициент теплового расширения - y |
26 |
ppm/ ̊C |
- |
-55 ̊C до 288 ̊C |
IPC TM-650 2.4.41 |
| Коэффициент теплового расширения - z |
196 |
ppm/ ̊C |
- |
-55 ̊C до 288 ̊C |
IPC TM-650 2.4.41 |
| Теплопроводность |
0.35 |
W/mK |
- |
направление z |
ASTM D5470 |
| Время деламинирования |
> 60 |
минуты |
как получено |
288 ̊C |
IPC TM-650 2.4.24.1 |
| Механические свойства |
| Устойчивость кожуры меди после теплового напряжения |
2.4
(13,6) |
Н/мм (фунты/дюйм) |
10s @ 288 ̊C |
35 мкм фольга |
IPC TM-650 2.4.8 |
| Прочность на изгиб (MD/CMD) |
8.8/6.4 (60.7/44.1) |
MPa (ksi) |
25°C ± 3°C |
- |
ASTM D790 |
| Прочность на растяжение (MD/CMD) |
8.1/6.6 (55.8/45.5) |
MPa (ksi) |
23°C/50% RH |
- |
АСТМ D3039/D3039-14 |
| Модуль гибкости (MD/CMD) |
930/818 (6,412/5,640) |
MPa (ksi) |
25°C ± 3°C |
- |
Метод испытания IPC-TM-650 2.4.4 |
| Размерная стабильность (MD/CMD) |
0.03/0.07 |
миллиметров/дюйм |
после вырезки + выпечки |
- |
IPC-TM-650 2.4.39а |
| Физические свойства |
| Возгораемость |
V-0 |
- |
- |
- |
UL-94 |
| Поглощение влаги |
0.03 |
% |
E1/105 +D48/50 |
- |
IPC TM-650 2.6.2.1 |
| Плотность |
2.28 |
г/см3 |
С-24/23/50 |
- |
ASTM D792 |
| Специфическая теплоемкость |
0.813 |
J/g°K |
2 часа при 105°C |
- |
АСТМ E2716 |
Преимущества антенной ПКБ AD255C
Улучшенная целостность сигнала
ПКБ AD255C предназначен для минимизации потерь вставки и пассивной интермодуляции (PIM), что имеет решающее значение для антенных приложений.Этот ПХБ обеспечивает четкую и надежную связь, необходимые для антенн базовых станций.
Совместимость и надежность
Его совместимость со стандартными методами обработки ПТФЕ позволяет легко интегрироваться в существующие производственные процессы.обеспечение того, чтобы вы получали продукт, соответствующий высоким отраслевым стандартам.
| ПКБ-материал: |
Стеклоукрепленные композиты на основе ПТФЕ |
| Наименование: |
AD255C |
| Диэлектрическая постоянная: |
2.55 (10 ГГц) |
| Фактор рассеивания |
0.0013 (10 ГГц) |
| Количество слоев: |
Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина: |
20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 40миллиметров (1,016 мм), 60миллиметров (1,524 мм), 125миллиметров (3,175 мм) |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д. |
Заявления
Универсальность AD255C делает его подходящим для широкого спектра применений, включая:
- Антенны базовых станций сотовой инфраструктуры: необходимы для поддержания надежных сетей мобильной связи.
- Автомобильные телематические системы: обеспечение подключения и навигационных решений для современных транспортных средств.
- Коммерческие антенны спутниковых радиостанций: обеспечение высоковерной передачи сигналов для спутниковой связи.
Заключение
Когда дело доходит до выбора ПКБ для микроволновых и радиочастотных приложений, ПКБ антенны AD255C выступает в качестве главного претендента.Он создан для удовлетворения требований современных телекоммуникаций.. Улучшите свои проекты с помощью AD255C и испытать непревзойденную производительность и надежность.
Независимо от того, работаете ли вы в сфере сотовой инфраструктуры или спутниковой связи, AD255C - это ваше решение для обеспечения превосходной целостности и эффективности сигнала.Свяжитесь с нами сегодня, если у вас есть какие-либо вопросы о проекте PCB.
