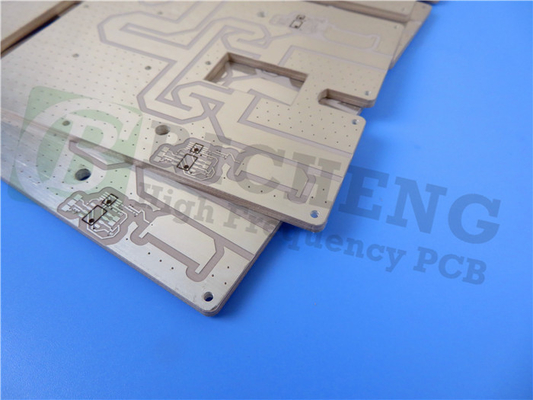

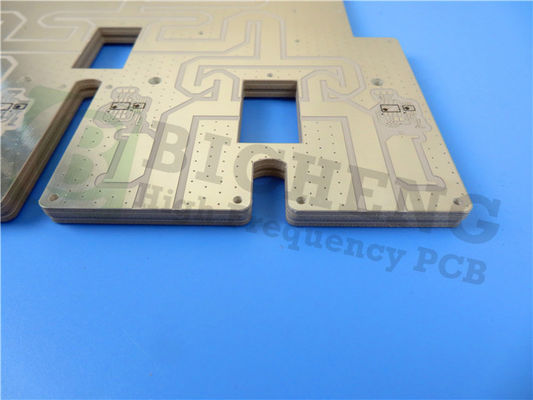

AD1000 PCB 59mil 2-слойная погруженная серебряная схема

Дисплейная плата AD1000 - это современная печатная плата, изготовленная из стеклянного ламината.обеспечивает высокую размерную стабильность и механическую прочность по сравнению с другими продуктами 10 DkРазмер панели позволяет эффективно работать с несколькими схемами, что делает его отличным выбором для миниатюризации в различных приложениях.Этот высокодиэлектрический постоянный субстрат особенно полезен для усилителей мощности, фильтры, соединители и другие компоненты, использующие низкоимпедансные линии.

Ключевые особенности

- Отличное качество материала: единственное стекло, армированное ПТФЕ/керамическим ламинатом с диэлектрической постоянной (Dk) 10,2 или более.

- Тепловая производительность: лучшая в своем классе теплопроводность для улучшения рассеивания тепла.

- Прочный дизайн: высокая прочность кожуры меди > 12 фунтов/дюйм (после теплового напряжения) и 13,6 фунтов/дюйм при повышенных температурах (150°C), что позволяет иметь более тонкие ширины выгравированных линий.

- целостность сигнала: наименьшая возможная потеря вставки, обеспечивающая более четкую передачу сигнала.

- Преимущество размера: большие размеры панелей поддерживают сложные макеты и конструкции.

- Устойчивость к влаге: низкая влагопоглощение всего 0,03% для поддержания производительности в влажной среде.

- Надежная конструкция: отличные значения CTE (8 ppm/°C, 10 ppm/°C и 20 ppm/°C в направлении X, Y, Z) гарантируют надежность прикрепления компонентов и производительность PTH.

Преимущества

Дисплей AD1000 имеет значительные преимущества для ваших проектов. Его механическая прочность гарантирует, что он может выдерживать вибрационное напряжение, что делает его идеальным для миниатюрных схем.он демонстрирует повышенную размерную стабильность, превосходящие другие продукты 10 Dk по надежности.

Миниатюризация цепей с помощью AD1000 приводит к снижению веса, что является важным фактором в аэрокосмических и высокопроизводительных приложениях.обеспечение долговечности и стабильности даже в сложных условиях.

Кроме того, ПКБ AD1000 повышает целостность сигнала, минимизируя потери для превосходных коммуникаций и производительности.в конечном итоге снижение общих затрат на проектВажно отметить, что он поддерживает низкие потери даже в влажной среде, обеспечивая высокую производительность в различных условиях.

Спецификации

ПКЖ состоит из двухслойной жесткой конструкции, включающей медный слой 1 35 мкм, толщину ядра AD1000 1,499 мм (59 миллиметров) и медный слой 2 также на 35 мкм.

По размерам доски AD1000 имеет размеры 92,32 мм х 41,52 мм, доступен в 2 типах (2 PCS), с допустимым допустимым отклонением +/- 0,15 мм. Минимальный пробел / пространство установлен на 6/4 миллиметров,в то время как минимальный размер отверстия равен 0.35 мм.

Толщина готовой доски составляет 1,56 мм, а вес готовой меди составляет 1 унции (1,4 миллиметра) для внешних слоев.

Для шелковой пленки верхняя сторона отмечена белым цветом, в то время как на нижней стороне нет шелковой пленки.для обеспечения надежности выполняется 100%-ное электрическое испытание.

Стандарты и доступность

Этот печатный лист соответствует высоким стандартам качества. Тип рисунка Gerber RS-274-X, и он соответствует стандарту IPC-Class-2. Этот продукт доступен во всем мире, обеспечивая доступность для ваших проектов.

Типичные применения

ПКБ AD1000 идеально подходит для различных применений, включая:

- Системы X-диапазона и ниже

- Радарные модули и коллекторы

- Системы предотвращения столкновений воздушных судов (TCAS)

- Наземные радиолокационные системы наблюдения

- Миниатюрные схемы и антенны

- Усилители мощности

- Усилители низкого шума (LNA)

Благодаря своим передовым функциям и надежной производительности, ПКБ AD1000 является надежным выбором для ваших электронных потребностей.
