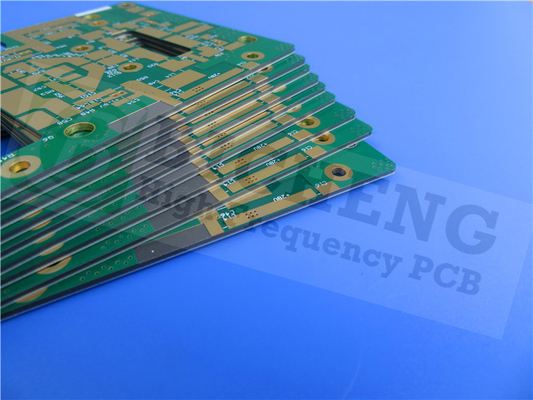

IsoClad 917 PCB 31mil 2-слойная иммиссионная оловянная схема

IsoClad 917 PCB 31mil 2-Layer Immesion Tin Circuit Board
IsoClad 917 PCB 31mil 2-Layer Immesion Tin Circuit Board IsoClad 917 PCB 31mil 2-Layer Immesion Tin Circuit Board

Большие изображения :  IsoClad 917 PCB 31mil 2-слойная иммиссионная оловянная схема

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Оплата и доставка Условия:
Количество мин заказа: 1 шт.
Цена: USD9.99-99.99/PCS
Упаковывая детали: Вакуумные пакеты+Картоны
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000 штук в месяц
Подробное описание продукта
Материал: IsoClad 917 Количество слоев: 2-layer
Размер ПКБ: 910,17 мм х 31,36 мм = 1 PCS, +/- 0,15 мм Толщина ПКБ: 0.9 мм
Вес меди: 1 унция (1,4 миллилитра) внешних слоев Поверхностная отделка: Олово погружения
Выделить:

ПКБ с двумя слоями

,

ПХБ из оловянного иммиссии

,

31 миллилитр ПХБ

IsoClad 917 PCB разработан с помощью передовых нетканых стекловолокна / PTFE композитных материалов Rogers, обеспечивающих исключительную производительность в качестве подложки печатных плат.с диэлектрической постоянной (Dk) 2.17 или 2.20, Ламинаты IsoClad 917 используют низкое соотношение нетканого стекловолокна для достижения самой низкой диэлектрической постоянной и рассеивающего фактора, доступного в своем классе.Эта уникальная формула позволяет гибко применятьБолее длинные случайные волокна и собственный процесс изготовления повышают размерную стабильность и однородность диэлектрической константы,отличие IsoClad 917 от конкурентов.



Ключевые особенности

IsoClad 917 может похвастаться впечатляющими характеристиками, включая диэлектрическую постоянную 2,17 или 2,20 при 10 ГГц и 23 ° C, а также коэффициент рассеивания 0,0013 при тех же условиях.Температурный коэффициент диэлектрической постоянной (TcDK) - -157 ppm/°C, обеспечивая стабильность в температурном диапазоне от -10 до 140°C.



Ламинат обладает сильной прочностью от 10 фунтов на дюйм и низкой скоростью поглощения влаги всего 0,04%. С коэффициентом теплового расширения (CTE) 46 ppm / ° C в оси X,47 ppm/°C в оси Y, и 236 ppm/°C в оси Z, IsoClad 917 демонстрирует отличную размерную стабильность. Кроме того, он соответствует стандартам воспламеняемости UL-94 V0, обеспечивая безопасность в различных приложениях.



Недвижимость Изоклад 917 Состояние Метод испытания
Диэлектрическая постоянная @ 10 ГГц 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Фактор рассеивания @ 10 ГГц 0.0013 C23/50 IPC TM-650 2.5.5.5
Тепловой коэффициент Er (ppm/°C) -157 -10°C до +140°C IPC TM-650 2.5.5.5
Приспособленный
Прочность очистки (фунты на дюйм) 10 После термального IPC TM-650 2.4.8
Объемное сопротивление (MΩ-см) 1.5 х 1010 C96/35/90 IPC TM-650 2.5.17.1
Сопротивление поверхности (MΩ) 1.0 х 109 C96/35/90 IPC TM-650 2.5.17.1
Сопротивление дуги (в секунды) > 180 D48/50 АСТМ D-495
Модуль тяги (kpsi) 133, 120 А, 23°C ASTM D-638
Прочность на тягу (kpsi) 4.3, 3.8 А, 23°C ASTM D-882
Модуль сжатия (kpsi) 182 А, 23°C АСТМ D-695
Модуль изгиба (kpsi) 213 А, 23°C АСТМ D-790
Диэлектрический распад (kv) >45 D48/50 ASTM D-149
Плотность (г/см3) 2.23 А, 23°C ASTM D-792 Метод А
Водопоглощение (%) 0.04 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Коэффициент тепловой   от 0°C до 100°C IPC TM-650 2.4.24
Расширение (ppm/°C)   Меттлер 3000
Ось X 46 Термомеханические
Ось Y 47 Анализатор
Ось Z 236
Теплопроводность (W/mK) 0.263 100°С ASTM E-1225
Выброс газов   125°C, ≤10-6торр
Общая потеря массы (%) 0.02 Максимально 1,00%
Собранные летучие 0.00 Максимально 0,10%
Конденсационный материал (%)
Водопаровое восстановление (%) 0.02
Видимый конденсат (±) Нет
Возгораемость Удовлетворяет требованиям
UL94-V0
C48/23/50, E24/125 UL 94 Вертикальный ожог IPC TM-650 2.3.10



Преимущества

IsoClad 917 PCB предлагает множество преимуществ, в том числе:



- Нетканое стекловолокно для повышения гибкости и производительности.


- Низкая диэлектрическая постоянная и чрезвычайно низкие потери, что делает его идеальным для высокочастотных приложений.


- Низкая влагопоглощение для повышения надежности.


- Меньшая жесткость по сравнению с стекловолокном, что позволяет более универсальные конструкции.


- Высокоизотропные свойства в направлениях X, Y и Z, обеспечивающие постоянную производительность.


- Стабильная диэлектрическая постоянная в диапазоне частот, обеспечивающая надежную работу.


- Улучшенная размерная стабильность для точных приложений.



ПКБ-материал: Нетканые стекловолокна / композиты из ПТФЕ
Наименование: Изоклад 917
Диэлектрическая постоянная: 2.17 или 2.20 (10 ГГц)
Коэффициент рассеивания 0.0013 (10 ГГц)
Количество слоев: Односторонние, двусторонние, многослойные, гибридные печатные платы
Вес меди: 1 унция (35 мкм), 2 унции (70 мкм)
Диэлектрическая толщина 20 миллиметров (0,508 мм), 31 миллиметров (0,787 мм), 62 миллиметров (1,575 мм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: ENIG ((погруженное золото), HASL, погруженное серебро, погруженное олово, ENEPIG, OSP, голая медь, чистое покрытие золотом и т.д.



IsoClad 917 PCB 31mil 2-слойная иммиссионная оловянная схема 0



Спецификации

Этот стек-ап PCB состоит из двухслойной жесткой конструкции, включающей медный слой 1 размером 35 мкм, ядро IsoClad 917 размером 0,787 мм (31 миллиметра) и медный слой 2 также размером 35 мкм.



Размеры доски составляют 91,17 мм х 31,36 мм, с допустимым допустимым отклонением +/- 0,15 мм. Минимальный пробел/пробел установлен на 5/5 миллиметров, а минимальный размер отверстия - 0,3 мм.



Толщина готовой доски составляет 0,9 мм, с готовым весом меди 1 унции (1,4 миллиметра) для внешних слоев.



Этот печатный лист имеет белую шелковую пленку с верхней стороны, а с нижней стороны нет.Каждый ПКБ проходит 100% электрическое испытание перед отгрузкой для обеспечения надежности.



Стандарты и доступность

IsoClad 917 PCB изготавливается в соответствии с высококачественными стандартами, а тип изображения - Gerber RS-274-X. Он соответствует стандартам качества IPC-Class-2, обеспечивая надежность и производительность.Этот продукт доступен во всем мире., что делает его подходящим для различных применений.



Типичные применения

IsoClad 917 PCB идеально подходит для различных применений, в том числе:



- Конформные антенны
- Штриплинные и микроштрипные схемы
- Системы наведения
- Радарные и электронные системы

IsoClad 917 PCB 31mil 2-слойная иммиссионная оловянная схема 1
