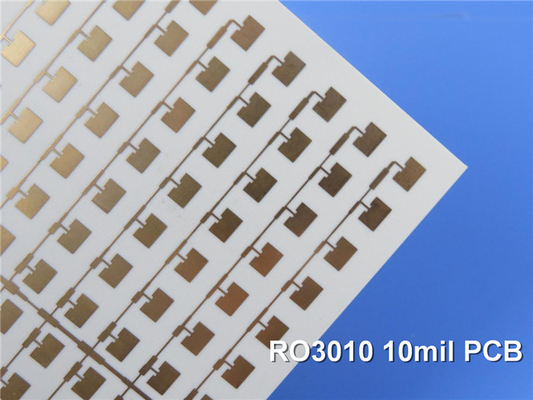

10mil Rogers PCB RO3010 радиочастотные схемы с погружением серебра

Представляю высокопроизводительный ПКБ Rogers RO3010, предназначенный для передовых приложений, требующих исключительной электрической и механической стабильности.Этот двуслойный жесткий ПКБ использует превосходные свойства Rogers RO3010, керамически заполненный композит из ПТФЕ, который предлагает высокую диэлектрическую постоянную и выдающуюся надежность в широком диапазоне частот.Этот ПХБ идеально подходит для инженеров, которые хотят улучшить свои проекты, сохраняя при этом экономическую эффективность.

Ключевые особенности
- Высокая диэлектрическая постоянная: 10,2 ± 0,30 при 10 ГГц/23°С, обеспечивая эффективную целостность сигнала.


- Низкий коэффициент рассеивания: 0,0022 при 10 ГГц/23°С, минимизируя потерю сигнала.


- Тепловая устойчивость: от -55 до 288 °C, с низким коэффициентом теплового расширения 13 ppm/°C (X), 11 ppm/°C (Y) и 16 ppm/°C (Z).


- Высокая тепловая стабильность: Td > 500°C, поддерживающая применение при высоких температурах.


- Отличная теплопроводность: 0,95 Вт/мК для эффективного рассеяния тепла.


- Минимальное поглощение влаги: 0,05%, повышая надежность в различных условиях.


- Широкий диапазон работы: подходит для условий от -40°C до +85°C.

Преимущества
- Устойчивость измерений: расширение материала тесно совпадает с медным, что обеспечивает надежность в многослойных конструкциях.


- экономически эффективное производство: экономичное ценообразование на ламинат поддерживает производство больших объемов.


- универсальные приложения: подходит для различных применений, от автомобильных радаров до телекоммуникаций.

Спецификации ПХБ

Этот печатный лист размером 60,8 мм х 35,4 мм. Он построен как двуслойный жесткий печатный лист, включающий 10 миллиметровый (0,254 мм) Rogers RO3010 субстрат между двумя слоями 35 мкм меди.Толщина готовой доски равна 0.32 мм, с массой меди 1 унции (1,4 миллиметра) на внешних слоях.

Искусство и стандарты

Этот печатный лист поставляется с графикой в формате Gerber RS-274-X, соответствующем стандарту IPC-Class-2.Это соблюдение отраслевых стандартов гарантирует высокое качество продукта, который отвечает требованиям профессиональных приложений.

Доступность

Наши пластинки Rogers RO3010 доступны для доставки по всему миру, гарантируя, что инженеры и дизайнеры могут получить доступ к этой передовой технологии независимо от их местоположения.Эта глобальная доступность поддерживает широкий спектр проектов и приложений.

Типичные применения

- Автомобильные радарные системы

-Глобальные спутниковые антенны

- сотовые телекоммуникации (усилители мощности и антенны)

- Антенны для беспроводной связи

-Спутники прямого вещания

- Системы передачи данных для кабельных сетей

-Удалённые системы чтения счетчиков

- Силовые планы
