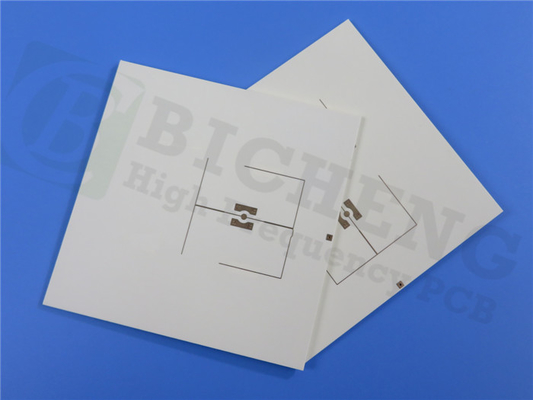

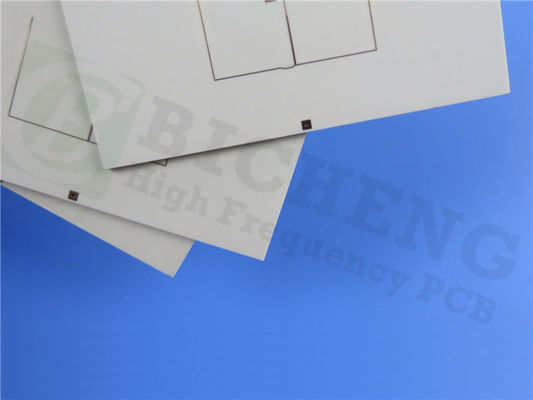

RO4003C PCB 16mil 2-слойная схема с погружением серебра

ПКБ Rogers RO4003C - это инновационное решение, которое сочетает в себе преимущества гидроуглеводородов/керамики, усиленных стеклом, с преимуществами производства эпоксида/стекла.Проектировано для высокопроизводительных приложений, этот ламинат обладает электрическими свойствами, сопоставимыми с PTFE / тканым стеклом, при этом оставаясь экономически эффективным.RO4003C обеспечивает строгий контроль над диэлектрической постоянной и низкими потерями, что делает его отличным выбором для многослойных конструкций из доски (MLB).

Особенности
- Диэлектрическая постоянная: 3,38 ± 0,05 при 10 ГГц, обеспечивая надежную целостность сигнала.


- Фактор рассеивания: 0,0027 при 10 ГГц, минимизируя потерю сигнала.


- Теплопроводность: 0,71 Вт/м/° К для эффективного управления теплом.


- Тепловая стабильность: коэффициент диэлектрической постоянной при +40 ppm/°C, с рабочим диапазоном от -50°C до 150°C.


- Коэффициент теплового расширения (CTE): совпадает с медью на оси X при 11 ppm/°C и оси Y при 14 ppm/°C; низкий коэффициент теплового расширения на оси Z 46 ppm/°C.


- Температура преобразования стекла (Tg): более 280 °C, обеспечивающая высокую тепловую производительность.


- Поглощение влаги: низкое на 0,06%, повышая надежность.

Преимущества
ПКБ Rogers RO4003C идеально подходит для высокопроизводительных, больших объемов применений.позволяет снизить затраты на производство без ущерба для качестваКонструкция не требует специальных процедур обработки, что делает ее доступной для различных производственных условий.

Спецификации ПХБ

Этот ПКБ построен в виде двухслойной жесткой доски с размерами 90,63 мм х 170,35 мм, с допуском ± 0,15 мм.406 мм (16 миллиметров) Rogers 4003C ядро, помещенное между двумя 35 мкм слоями меди. Толщина готовой доски составляет 0,5 мм, с весом меди 1 унции (1,4 миллиметра) на внешних слоях. Доска имеет зеленую сварную маску сверху и белый шелкоплот,обеспечение ясности в проектировании.

Искусство и стандарты

Эта печатная пластина поставляется с рисунками в формате Gerber RS-274-X, соблюдая стандарты качества IPC-класса-2.Это соответствие гарантирует, что ПКБ отвечает строгим требованиям к производительности и надежности.

Доступность

Этот ПКБ RO4003C доступен для доставки по всему миру, что позволяет инженерам и конструкторам легко получить доступ к новейшим технологиям для своих проектов, независимо от местоположения.

Типичные применения

Этот ПХБ особенно подходит для:

- антенны и усилители мощности сотовых базовых станций

-RF идентификационные теги

- Автомобильные радарные и сенсорные системы

- LNB для спутников прямого вещания

-Улучшите свои электронные проекты с помощью ПКБ Rogers RO4003C - исключительный выбор для высокопроизводительных приложений, требующих надежности, эффективности и экономичности.
