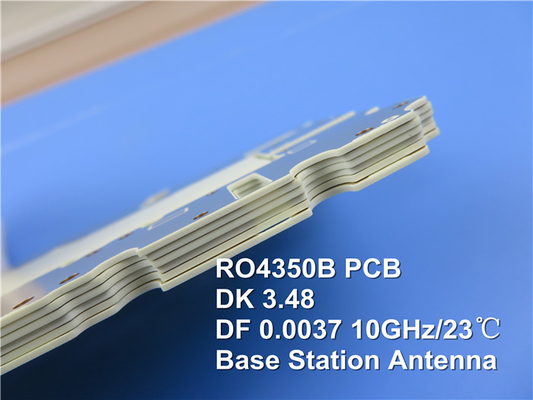

ВведениеRogers RO4350B PCB, современное решение, предназначенное для высокочастотных применений. Изготовлено из фирменного стеклоукрепленного углеводорода/керамики,RO4350B предлагает электрические характеристики, сопоставимые с PTFE / тканым стеклом, сохраняя при этом преимущества производства эпоксидных / стеклянных композитовЭтот материал разработан для обеспечения строгого контроля над диэлектрической постоянной (Dk) и низкой потерей, причем все это за долю стоимости обычных микроволновых ламината.
Ламинат RO4350B не требует специальной обработки отверстий или процедур обработки, что облегчает их работу по сравнению с материалами на основе ПТФЕ.они идеально подходят для активных устройств и высокопроизводительных RF конструкций, обеспечивая надежность и производительность.
Ключевые особенности
1Диэлектрическая постоянная: 3,48 ± 0,05 при 10 ГГц/23°С, обеспечивая надежную целостность сигнала для применения в радиочастотных системах.
2Фактор рассеивания: низкий на 0,0037 при 10 ГГц/23°С, минимизирующий потерю сигнала.
3Теплопроводность: 0,69 W/m/°K, что позволяет эффективно управлять теплом.
4Тепловой коэффициент расширения (CTE): ось X при 10 ppm/°C, ось Y при 12 ppm/°C и ось Z при 32 ppm/°C, обеспечивая отличную размерную стабильность.
5Высокое значение Tg: более 280 °C, обеспечивающее стабильность при термической обработке.
6Водопоглощение: низкое - 0,06%, повышая надежность в различных условиях.
| RO4350B Типичная стоимость |
| Недвижимость |
RO4350B |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.48±0.05 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3.66 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,δ |
0.0037
0.0031 |
Z |
|
10 ГГц/23°С
2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
+50 |
Z |
ppm/°C |
-50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
1.2 х 1010 |
|
MΩ.cm |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности |
5.7 х 109 |
|
MΩ |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Электрическая сила |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51 мм ((0.020") |
IPC-TM-650 2.5.6.2 |
| Модуль тяги |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Прочность на растяжение |
203 ((29.5)
130(18.9) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Сила изгиба |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Размерная стабильность |
<0.5 |
X,Y |
мм/м
(мл/дюйм) |
после вырезки + E2/150°C |
IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C до 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
А. |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Теплопроводность |
0.69 |
|
W/M/oK |
80°C |
АСТМ C518 |
| Поглощение влаги |
0.06 |
|
% |
48 часов погружения 0.060"
температура образца 50°C |
ASTM D 570 |
| Плотность |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
0.88
(5,0) |
|
Н/мм
(PLI) |
После сварки 1 унция.
Фойла для ЭДС |
IPC-TM-650 2.4.8 |
| Возгораемость |
(3) V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
В.Эффекты
1. Многослойная совместимость платы: идеально подходит для конструкций MLB, обеспечивая отличную размерную стабильность.
2Экономичная обработка: такие процессы, как FR-4, приводят к снижению издержек на изготовление.
3Надежная тепловая производительность: Низкая CTE Z-оси обеспечивает постоянное качество проходки, даже при тепловом напряжении.
Спецификации ПХБ

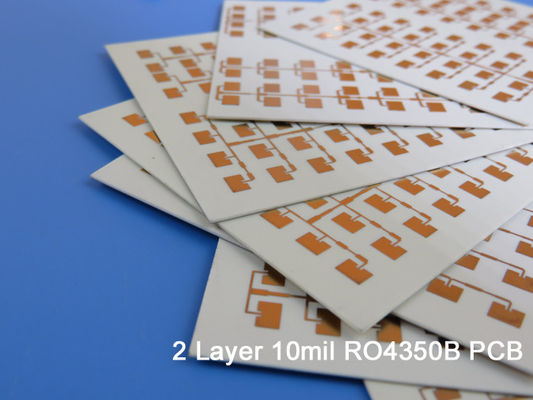

Этот ПКБ разработан как двухслойная жесткая доска с размерами 45 мм х 66 мм, с допустимым допустимым отклонением ± 0,15 мм. Он состоит из двух слоев меди, каждый толщиной 35 мкм,Сэндвичирование ядра Rogers RO4350B материала, который является 0Толщина готовой доски составляет 0,25 мм, а внешние слои имеют вес меди 1 унции (1,4 миллиметра).
Площадь пластинки составляет 20 мкм, а поверхность достигается посредством погружения серебра.До перевозки, каждая печатная пластина проходит строгий процесс 100% электрического тестирования для обеспечения надежности и производительности.
Искусство и стандарты
ПКЖ Rogers RO4350B поставляется с графикой Gerber RS-274-X и соответствует стандартам качества IPC-класса-2, обеспечивая надежность и производительность в требовательных приложениях.
Доступность
Наши пластинки Rogers RO4350B доступны для доставки по всему миру, что позволяет инженерам и дизайнерам легко получить доступ к этой передовой технологии для своих проектов.
Типичные применения
ПКБ Rogers RO4350B идеально подходит для широкого спектра применений, включая:
- антенны и усилители мощности сотовых базовых станций
-Идентификационные метки RF
- Автомобильные радарные системы и датчики
- LNB для спутников прямого вещания
