Представляем пластинку Rogers RO4835, разработанную для высокочастотных характеристик и исключительной надежности.который обладает повышенной тепловой стабильностью и превосходной окислительной стойкостью по сравнению с традиционными углеводородными материаламиС свойствами, аналогичными ламинатам RO4350B, RO4835 идеально подходит для экономически эффективной изготовления цепей при сохранении высоких стандартов производительности.
Ключевые особенности
- Соответствует требованиям RoHS: отвечает экологическим стандартам для приложений, требующих UL 94 V-0.
- IPC-4103 Соответствует отраслевым стандартам качества и надежности.
- Диэлектрическая постоянная: 3,48 ± 0.05, обеспечивая контролируемую импедантность для критических приложений.
- Фактор рассеивания: низкий на 0,0037 на 10 ГГц, способствующий эффективной передаче сигнала.
- Температура перехода стекла: превышает 280 °C, поддерживает высокотемпературные приложения.
Коэффициент теплового расширения: низкие значения обеспечивают стабильность измерений по всем осям.
| Недвижимость |
RO4835 |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.48±0.05 |
Z |
- |
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3.66 |
Z |
- |
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,δ |
0.0037 |
Z |
- |
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
+50 |
Z |
ppm/°C |
-100°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
5 x 108 |
|
MΩ.cm |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности |
7х108 |
|
MΩ |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Электрическая сила |
30.2 ((755) |
Z |
Kv/mm(v/mil) |
|
IPC-TM-650 2.5.6.2 |
| Модуль тяги |
7780 ((1128) |
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Прочность на растяжение |
136 ((19.7) |
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Сила изгиба |
186 (27) |
|
Mpa (kpsi) |
|
IPC-TM-650 2.4.4 |
| Размерная стабильность |
<0.5 |
X,Y |
мм/м
(миль/дюйм) |
после вырезки + E2/150°C |
IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения |
10
12
31 |
X
Y
Z |
ppm/°C |
-55°C до 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
А. |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Теплопроводность |
0.66 |
|
W/m/oK |
80°C |
АСТМ C518 |
| Поглощение влаги |
0.05 |
|
% |
48 часов погружения 0.060"
температура образца 50°C |
ASTM D 570 |
| Плотность |
1.92 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
0.88 (5.0) |
|
N/mm (pli) |
После сварки 1 унция.
Фойла для ЭДС |
IPC-TM-650 2.4.8 |
| Возгораемость |
V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
Преимущества
Сопротивляемость окислению: значительно улучшает долговечность по сравнению с типичными термореактивными микроволновыми материалами.
Низкие потери: идеально подходит для высокочастотных приложений, включая автомобильные системы.
-Тяжелые толеранты: контролируемая диэлектрическая постоянная для точности в линиях передачи.
- Совместимость без свинца: гарантирует отсутствие проблем с пузырями или деламинированием во время обработки.
-Устойчивые размеры: низкий коэффициент расширения поддерживает надежность в покрытых отверстиях.
| ПКБ-материал: |
Керамические ламинированные углеводороды |
| Наименование: |
RO4835 |
| Диэлектрическая постоянная: |
3.48 (10 ГГц) |
| Фактор рассеивания |
0.0037 (10 ГГц) |
| Количество слоев: |
Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина (ED мед) |
6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Диэлектрическая толщина (LoPro медь) |
4миллиметров (0,102 мм), 7,3миллиметров (0,186 мм), 10,7миллиметров (0,272 мм), 20,7миллиметров (0,526 мм), 30,7миллиметров (0,780 мм), 60,7миллиметров (1,542) |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д. |

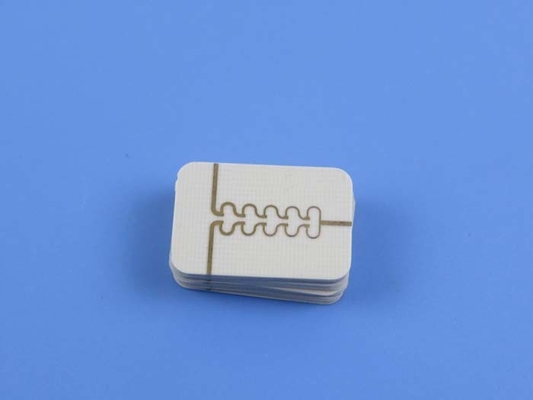

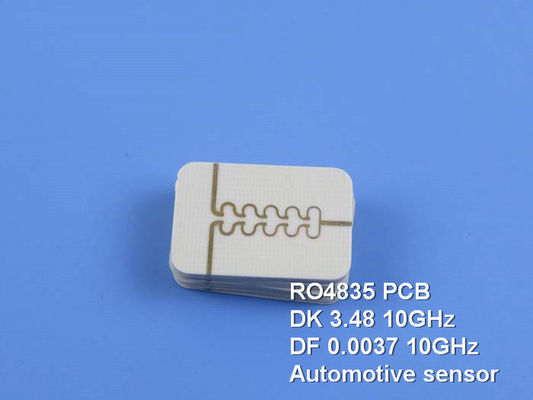

Этот ПКБ построен как двуслойная жесткая доска, обеспечивающая прочную платформу для высокочастотных приложений.обеспечение эффективной проводимости и целостности сигнала по всей схеме.
Диэлектрический слой состоит из 20 миллиметров (0,508 мм) материала RO4835, что способствует низкой производительности PCB.подходящий для широкого спектра электронных компонентов.
Для точного изготовления ПХБ позволяет иметь минимальный след и пространство 6/8 миллиметров, а также минимальный размер отверстия 0,3 мм, что позволяет создавать сложные конструкции.Поверхностная отделка достигается с помощью погружения золота, повышая сварную способность и долговечность, в то время как верхний слой имеет белый шелковый экран для четкой маркировки, оставляя нижний слой без шелкового экрана для упрощенного внешнего вида.
Искусство и соответствие
Тип рисунка:Гербер RS-274-X
Принятый стандарт:IPC-класс-2
Область обслуживания:По всему миру
Типичные применения
ПКБ Rogers RO4835 идеально подходит для:
- Автомобильные радары и датчики
- Микроволновая связь точка-точка
- Усилители мощности.
- Радарные системы фазового массива.
-RF компоненты
