Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | TC600 | Количество слоев: | 2-layer |
|---|---|---|---|
| Размер ПКБ: | 61.99 мм х 39.99 мм = 2типы = 2PCS, +/- 0.15 мм | Толщина ПКБ: | 0,8 mm |
| Вес меди: | 1 унция (1,4 миллилитра) внешних слоев | Поверхностная отделка: | Золото погружения |
В условиях конкуренции в области электроники, революционная эффективность в высокочастотных приложениях имеет решающее значение для современного дизайна.разработанный для максимизации производительности за счет превосходного управления тепловой энергией и характеристик низких потерьВ этой статье рассматриваются уникальные особенности, преимущества и применения ПКТ TC600, показывая, почему он является жизненно важным компонентом для инженеров и дизайнеров, стремящихся к совершенству.
Введение в ламинированные материалы TC600
Ламинат TC600 представляет собой ткань из стекловолокна, усиленная керамикой, композит на основе PTFE, специально разработанный для применения в высокопроизводительных печатных платах.с диэлектрической постоянной (Dk) 6.15 как на 1,8 МГц, так и на 10 ГГц, этот ламинат облегчает эффективное распространение сигнала, необходимое для высокочастотных операций.0020 на 10 ГГц минимизирует потерю сигнала, обеспечивая сохранность высокочастотных сигналов на больших расстояниях.
Важность теплового управления в проектировании ПХБ
Эффективное управление теплом является критической проблемой в современной электронике. ПКБ TC600 превосходит в этой области, обладая теплопроводностью 1,1 Вт / мК в оси Z и 1,4 Вт / мК в оси X и Y.Эта высокая теплопроводность позволяет эффективно рассеивать тепло, снижая температуру соединения и повышая надежность активных компонентов.что делает его идеальным для приложений, где необходимо обращение с высокой мощностью.
Механическая прочность: шаг вперед в технологии ПКБ
В отличие от хрупких ламинатов, PCB TC600 спроектирован с учетом механической прочности. Он может выдерживать воздействия обработки и высокие G-силы, обеспечивая надежность в сложных условиях.Эта долговечность имеет решающее значение для применения в авионике и автомобильной электроникеВысокая прочность ламината TC600 также обеспечивает надежную обработку узких линий, повышая эффективность производства.
| Недвижимость | Единица | Стоимость | Метод испытания |
| 1. Электрические свойства | |||
| Диэлектрическая постоянная (может варьироваться в зависимости от толщины) | |||
| @1,8 МГц | - | 6.15 | Резонансная полость |
| @10 ГГц | - | 6.15 | IPC TM-650 2.5.5.5 |
| Фактор рассеивания | |||
| @1,8 ГГц | - | 0.0017 | Резонансная полость |
| @10 ГГц | - | 0.002 | IPC TM-650 2.5.5.5 |
| Температурный коэффициент диэлектрика | - | ||
| TCεr @ 10 ГГц (-40-150°C) | ppm/oC | -75 | IPC TM-650 2.5.5.5 |
| Сопротивляемость объема | |||
| C96/35/90 | MΩ-см | 1.6х109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-см | 2.4х108 | IPC TM-650 2.5.17.1 |
| Сопротивляемость поверхности | |||
| C96/35/90 | MΩ | 3.1х109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0х108 | IPC TM-650 2.5.17.1 |
| Электрическая сила | Вольт/миль (кВ/мм) | 850 (34) | IPC TM-650 2.5.6.2 |
| Диэлектрический разрыв | kV | 62 | IPC TM-650 2.5.6 |
| Сопротивление дуги | Второй | >240 | IPC TM-650 2.5.1 |
| 2Тепловые свойства | |||
| Температура разложения (Td) | |||
| Первоначальный | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | минуты | > 60 | IPC TM-650 2.4.24.1 |
| T288 | минуты | > 60 | IPC TM-650 2.4.24.1 |
| T300 | минуты | > 60 | IPC TM-650 2.4.24.1 |
| Тепловое расширение, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| Тепловое расширение, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| Процент расширения по оси z (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3Механические свойства | |||
| Прочность очистки до меди (1 унция/35 микрон) | |||
| После теплового стресса | В литрах/дюймах (Н/мм) | 10 (1.8) | IPC TM-650 2.4.8 |
| При повышенных температурах (150oC) | В литрах/дюймах (Н/мм) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| Послепроцессные решения | В литрах/дюймах (Н/мм) | 9 (1.6) | IPC TM-650 2.4.8 |
| Модуль молодого | kpsi (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| Прочность на изгибе (машина/переход) | kpsi (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| Прочность на тягу (машина/переход) | kpsi (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| Модуль сжатия | kpsi (MPa) | АСТМ D-3410 | |
| Соотношение Poisson's | - | АСТМ D-3039 | |
| 4. Физические свойства | |||
| Поглощение воды | % | 0.02 | IPC TM-650 2.6.2.1 |
| Плотность окружающей среды 23oC | g/cm3 | 2.9 | ASTM D792 Метод А |
| Теплопроводность (ось z) | W/mK | 1.1 | АСТМ E1461 |
| Теплопроводность (x, y) | W/mK | 1.4 | АСТМ E1461 |
| Специфическая температура | J/gK | 0.94 | АСТМ E1461 |
| Возгораемость | класс | V0 | UL-94 |
| NASA Выброс газов, 125oC, ≤10-6 торр | |||
| Общая потеря массы | % | 0.02 | NASA SP-R-0022A |
| Собранные летучие | % | 0 | NASA SP-R-0022A |
| Водяной пар восстановлен | % | 0 | NASA SP-R-0022A |

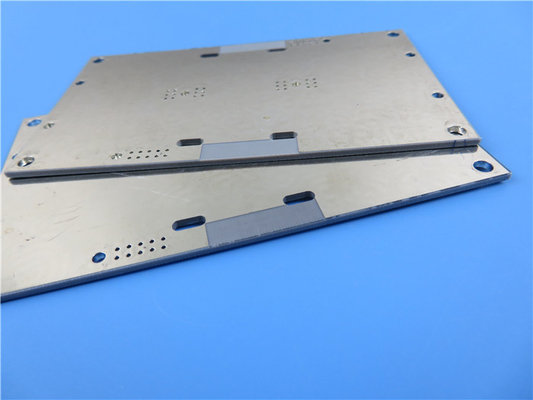

Подробности строительства
Этот печатный лист имеет двухслойный жесткий набор с каждым медным слоем толщиной 35 мкм, обеспечивающий отличную проводимость.оптимизация тепловых и электрических характеристикС размерами доски 61,99 мм х 39,99 мм и толщиной 0,8 мм, ПКБ TC600 предназначен для компактных приложений при сохранении высокой производительности.
Стандарты обеспечения качества для ламината TC600
Произведенный в соответствии со стандартами IPC-класса-2, ПКТ TC600 проходит строгие 100% электрические испытания перед отгрузкой.Эта приверженность качеству гарантирует, что каждый блок не только отвечает, но и превышает критерии надежности и производительности, давая инженерам уверенность в своих проектах.
| ПКБ-материал: | Керамический наполненный ПТФЕ/Тканные стекловолокна |
| Наименование: | TC600 |
| Диэлектрическая постоянная: | 6.15 (10 ГГц) |
| Фактор рассеивания | 0.002 (10 ГГц) |
| Количество слоев: | Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина: | 10миллиметров (0,254 мм), 20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 60миллиметров (1,524 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д. |
Типичные применения ПКБ TC600
Многофункциональность ПКБ TC600 делает его подходящим для широкого спектра применений, включая:
- Усилители мощности: повышение эффективности и надежности в высокомощных приложениях.
- Микроволновые комбайнеры и панели разделения мощности: идеально подходят для авионики и систем связи.
- Маленькие антенны следа: идеально подходят для ограниченного пространства в мобильных устройствах.
- Антенны цифрового аудиовещания (DAB): поддерживают высококачественную аудиопередачу.
- GPS и ручные антенны с RFID-читателями: обеспечение надежной производительности в навигационных и отслеживающих системах.
Заключение: Будущее высокопроизводительных ПХБ
Благодаря своему инновационному дизайну и передовым функциям, ПКТ TC600 повысит ваши проекты с превосходным тепловым управлением и производительностью.Инженеры сталкиваются с растущими требованиями к эффективности и надежности, PCB TC600 предоставляет решение, которое отвечает этим проблемам.Примите будущее высокопроизводительной электроники с TC600 PCB, где передовые технологии сочетаются с исключительными характеристиками!
