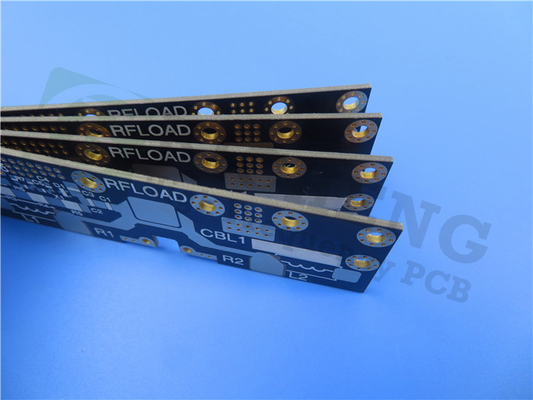

25mil TMM3 PCB с погружением серебра для радиочастотных и микроволновых приложений

Введение в Rogers TMM3

Rogers TMM3 - это термоустойчивый микроволновой материал из керамического термоустойчивого полимерного композита.сочетает в себе лучшие свойства керамических и традиционных ламинатов микроволновых цепей из ПТФЕВ отличие от многих обычных материалов, TMM3 не требует специализированных методов производства, что делает его универсальным и доступным выбором для инженеров.

Подробности строительства

ПКБ TMM3 имеет прочный двухслойный жесткий набор:

Медный слой 1: 35 мкм
RogersTMM3 ядро: 0,635 мм (25 миллиметров)

Медный слой 2: 35 мкм

Спецификации:

Размеры доски: 42,91 мм х 108,31 мм (± 0,15 мм)

Минимальный пробел/пространство: 5/9 миллиметров

Минимальный размер отверстия: 0,3 мм

Толщина доски: 0,7 мм

Копровая масса: 1 унция (1,4 миллилитра) на внешних слоях

Поверхностная отделка: серебро погружения

Обеспечение качества: Каждый ПКБ проходит 100% электрическое испытание перед отгрузкой, обеспечивая надежность и производительность.

Типичные применения

ПКБ Rogers TMM3 особенно хорошо подходит для:

RF и микроволновые схемы: идеально подходит для приложений, требующих точности и высокочастотных характеристик.

Усилители мощности и комбинаторы: обеспечивают эффективную передачу сигнала и минимальные потери.

Системы спутниковой связи: обеспечивают надежную работу в сложных условиях.

Чип-тестеры и патч-антенны: облегчают точное тестирование и высокую производительность.

В быстро развивающейся области электроники поиск высокопроизводительных печатных плат (ПКБ) становится все более критичным, особенно в таких секторах, как телекоммуникации и аэрокосмическая промышленность.Введите пластинку Rogers TMM3, новаторское решение, разработанное специально для высокочастотных приложений.показывая, почему он стал выбором для инженеров и производителей.

Исключительные диэлектрические характеристики

- Диэлектрическая постоянная (Dk): при 3,27 ± 0,032 при 10 ГГц PCB TMM3 обеспечивает минимальное искажение сигнала, что имеет решающее значение для высокочастотного передачи.45 в более широком диапазоне частот от 8 до 40 ГГц, демонстрируя свою универсальность.

- Фактор рассеивания (Df): с удивительно низким фактором рассеивания 0.002, TMM3 минимизирует потери энергии, тем самым повышая общую эффективность электронных схем.

- Тепловой коэффициент диэлектрической постоянной: тепловая устойчивость впечатляет, с коэффициентом +37 ppm/°K, обеспечивая надежную производительность при температурах от -55°C до 125°C.

Прочные механические и тепловые свойства

- Температура разложения (Td): при высоком Td 425°C TMM3 хорошо подходит для работы в условиях высокой температуры.

- Коэффициент теплового расширения (CTE): CTE тесно совпадает с коэффициентом мед, измеряя 15 ppm/K в направлении X и Y и 23 ppm/K в направлении Z.Это минимизирует нагрузку на покрытые через отверстия, что жизненно важно для поддержания электрической целостности.

- Прочность на изгиб: с прочностью на изгиб 16,53 kpsi TMM3 выдерживает механические нагрузки, обеспечивая долговечность в сложных условиях.

Впечатляющие электрические свойства

- Устойчивость к изоляции: PCB TMM3 имеет устойчивость к изоляции, превышающую 2000 GΩ, обеспечивающую отличную электрическую изоляцию.

- Сопротивляемость объема: при 2 x 10^9 Ω·cm этот ПКБ обладает надежными характеристиками для различных применений.

- Электрическая прочность: с диэлектрической прочностью 441 В/мл TMM3 может выдерживать высокие напряжения без ущерба для производительности.

Почему вы выбрали PCB Rogers TMM3?

1. Постоянная надежность: сочетание низкого Dk, низкого Df и высокого изоляционного сопротивления гарантирует, что PCB TMM3 поддерживает исключительную целостность сигнала в сложных условиях.

2- Упрощенное изготовление: материал совместим с бессвинцовыми процессами и не требует обработки натриевым нафтенотом перед электролесной покрытием,упрощение производства и снижение затрат.

3. Универсальные приложения: PCB TMM3 блестит в различных приложениях, включая радиочастотные и микроволновые схемы, усилители мощности, фильтры и спутниковые системы связи.

4Прочность и долговечность: Механическая устойчивость TMM3, характеризующаяся высокой прочностью кожуры и гибкостью, гарантирует, что он выдерживает суровые условия.предлагает долгосрочную надежность.

Идеальные применения для Rogers TMM3

PCB Rogers TMM3 идеально подходит для многих применений, таких как:

- RF и микроволновые схемы: идеальный выбор для приложений, требующих точности и высокочастотных возможностей.


- Усилители мощности и комбинаторы: обеспечивают эффективную передачу сигнала с минимальными потерями.


- Спутниковые системы связи: обеспечивают надежную производительность в сложных условиях.


- Антенны глобальных систем позиционирования (GPS): обеспечивают точное получение и передачу сигналов.

Вывод: повышение уровня электронных решений с помощью Rogers TMM3

ПКЖ Rogers TMM3 является маяком инноваций в высокочастотных ПКЖ. Its unique blend of features—ranging from a low dielectric constant and excellent thermal stability to impressive mechanical strength—positions it as a preferred option for engineers and manufacturers eager to push the boundaries of electronic design.

Поскольку спрос на сложные электронные решения продолжает расти, PCB TMM3 готов справиться с этими проблемами с непревзойденной надежностью и производительностью.Для получения дополнительной информации о том, как Rogers TMM3 может поднять ваши проекты или запросить предложениеВаше путешествие к передовым электронным решениям начинается здесь!
