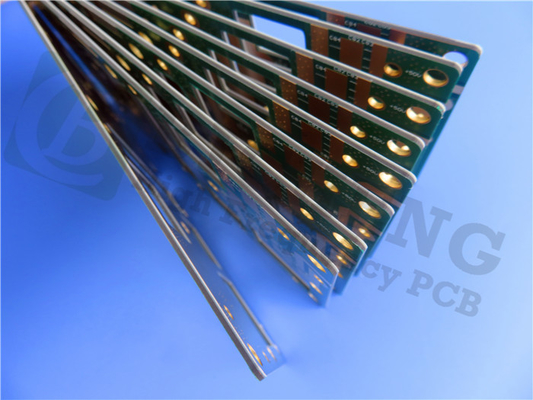

15мл TMM10 PCB 2-слойное погружение золото для патч антенны

Предлагаем ПКБ Rogers TMM10, первоклассное решение, предназначенное для высокочастотных приложений, требующих исключительной надежности и производительности.,TMM10 разработан специально для конфигурации полосы и микрополосы,предлагает преимущества как ПТФЕ, так и керамических субстратов без ограничений механических свойств и методов производства.

Ключевые особенности

- Диэлектрическая постоянная (Dk): 9,20 ± 0,23 при 10 ГГц, обеспечивая оптимальную целостность сигнала для высокочастотных приложений.


- Фактор рассеивания: 0,0022 на 10 ГГц, минимизируя потери энергии и повышая эффективность цепи.


- Тепловой коэффициент Dk: -38 ppm/°K, обеспечивающий стабильность при различных температурах.


- Тепловое расширение: коэффициент теплового расширения соответствует меду, с значениями 21 ppm/K (оси X и Y) и 20 ppm/K (оси Z), уменьшая напряжение во время теплового цикла.


- Температура разложения (Td): 425 °C TGA, подходит для высокотемпературных условий.


- Теплопроводность: 0,76 W/m·K, что облегчает эффективное управление теплом.


- Диапазон толщины: доступен в толщинах от 0,0015 до 0,500 дюймов ± 0,0015 ̊.

Преимущества

- Механическая устойчивость: механические свойства TMM10 эффективно сопротивляются ползучести и холодным потокам, обеспечивая долгосрочную надежность в требовательных приложениях.


- Устойчивость к химическим веществам: устойчивость материала к химическим веществам уменьшает риск повреждения во время изготовления.


- Упрощенная обработка: не требуется обработки натриевым нафтенотом перед электролинейным покрытием, что упрощает производственные процессы.


- Надежное соединение проволоки: TMM10 обеспечивает надежное соединение проволоки без подъема подложки или деформации подложки.

ПХБ-накопление

ПКБ TMM10 имеет прочный двухслойный жесткий набор:
- Медный слой 1: 35 мкм
- Роджерс ТММ10 Ядро: 0,381 мм (15 миллиметров)
- Медный слой 2: 35 мкм

Подробности строительства

- Размеры доски: 91,2 мм х 53,5 мм (1 PCS, ± 0,15 мм)
- Минимальный пробел/пространство: 7/9 миллиметров.
- Минимальный размер отверстия: 0,30 мм
- Толщина доски: 0,45 мм
- Готовый вес меди: 1 унция (1,4 миллилитра) на внешних слоях
- Толщина покрытия: 20 мкм
- Поверхностная отделка: Золото погружения
- Высочайший шелковый экран:
- Нижняя шелковая пленка: Никакая
- Верхняя маска для сварки:
- Нижняя сварная маска: Никакая
- Обеспечение качества: 100% электрические испытания выполняются перед отправкой.

Искусство и стандарты

- Тип поставляемой живописи: Gerber RS-274-X
- Стандарт качества: IPC-класс-2
- Доступность: доступна по всему миру.

Типичные применения

ПКБ Rogers TMM10 идеально подходит для различных применений, включая:
- радиочастотные и микроволновые схемы
- Усилители и комбинаторы мощности
- фильтры и соединители
- системы спутниковой связи
- Антенны глобальных систем позиционирования (GPS)
- Антенны-накопители
- Диэлектрические поляризаторы и линзы
- Чип-тестеры

Заключение

ПКЖ Rogers TMM10 предлагает надежное и надежное решение для высокочастотных приложений, сочетая передовые свойства материалов с исключительными характеристиками.аэрокосмическая промышленностьДля получения дополнительной информации или для размещения заказа, пожалуйста, свяжитесь с нами сегодня!

Разблокирование потенциала ПХБ Rogers TMM10: прорыв в высокочастотной надежности

В быстро развивающемся мире электроники спрос на высокопроизводительные печатные платы (ПКБ) постоянно растет.особенно в высокочастотных приложениях, таких как телекоммуникации и аэрокосмическая промышленность. PCB Rogers TMM10 выделяется как революционное решение, разработанное для удовлетворения строгих требований современного электронного дизайна.и применения PCB TMM10, демонстрируя, почему это изменяет правила игры в отрасли.

Ключевые характеристики PCB Rogers TMM10

Исключительные диэлектрические свойства

PCB Rogers TMM10 может похвастаться замечательной диэлектрической постоянной (Dk) 9,20 ± 0,23 при 10 ГГц, обеспечивая минимальное искажение сигнала для высокочастотных приложений.Константа диэлектрического напряжения достигает 9.8, оставаясь стабильным в диапазоне частот от 8 до 40 ГГц.0022, что минимизирует потери энергии и повышает общую эффективность электронных схем.

Тепловая устойчивость и механическая устойчивость

Одной из выдающихся характеристик TMM10 является его впечатляющая тепловая стабильность.что делает его подходящим для требовательных условийТепловой коэффициент диэлектрической константы составляет -38 ppm/°K, что обеспечивает стабильность в широком диапазоне температур от -55°C до 125°C. В сочетании с теплопроводностью 0,76 W/m·KTMM10 эффективно управляет теплом, предотвращая снижение производительности.

Механические свойства PCB TMM10 предназначены для устойчивости к ползучему и холодному потоку, что может с течением времени поставить под угрозу целостность традиционных PCB.62 kpsi и модуль изгиба 1.79 Mpsi обеспечивают долгосрочную надежность, что делает TMM10 идеальным выбором для приложений, требующих постоянной производительности.

Упрощенный производственный процесс

ПКБ Rogers TMM10 спроектирован для простоты производства.упрощение производственного процесса и снижение затратЭтот рациональный подход позволяет производителям масштабировать производство без ущерба для качества.

Разнообразные применения ПКБ Rogers TMM10

Универсальность PCB TMM10 делает его подходящим для широкого спектра применений, включая:

- радиочастотные и микроволновые схемы: идеально подходит для применений, требующих высокой точности и производительности.


- Усилители мощности и комбинаторы: обеспечивают эффективную передачу сигнала с минимальными потерями.


- Спутниковые системы связи: обеспечивают надежную производительность в сложных условиях.


- Антенны глобальных систем позиционирования (GPS): обеспечивают точное получение и передачу сигналов.

Стандарты обеспечения качества и испытаний

Чтобы обеспечить надежность, каждая печатная пластина проходит строгие испытания, включая 100% электрические испытания перед отправкой.Эта приверженность качеству гарантирует, что каждый продукт отвечает высоким стандартам, ожидаемым в высокочастотных приложениях.

Заключение: Будущее высокочастотных схем

ПКЖ Rogers TMM10 представляет собой значительный прогресс в технологии ПКЖ для высокочастотных приложений.TMM10 разработан для удовлетворения требований современной электроники.

Ознакомьтесь с будущим высокочастотных схем уже сегодня! Откройте беспрецедентную производительность с помощью технологии Rogers TMM10 и превратите свои проекты в надежные, высокопроизводительные решения.Дополнительная информация или заказВаше путешествие к передовым электронным решениям начинается здесь!
