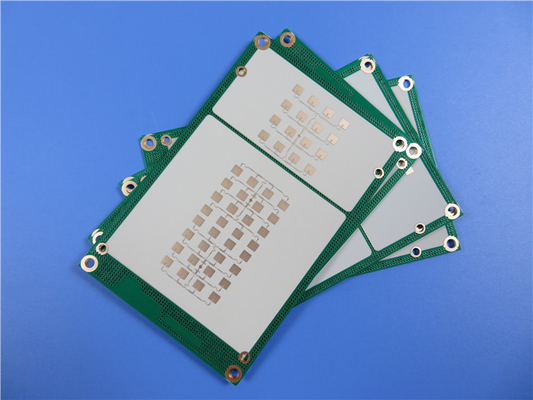

25 мл RF-10 ПХБ двусторонний 1OZ медная погруженная олово

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

РФ-10

Количество слоев:

2-layer

Размер ПКБ:

163.9мм х 104,9мм = 2типы = 2PCS, +/- 0,15мм

Толщина ПКБ:

25 миллионов

Вес меди:

1 унция (1,4 миллилитра) внешних слоев

Поверхностная отделка:

Олово погружения

Выделить:

ПКБ с погруженным оловом

25 миллилитров ПХБ

Двусторонние радиочастотные ПХБ

Описание продукта

ПКБ RF-10 представляют собой передовые композиты из керамически наполненного PTFE и тканого стекловолокна, предназначенные для высокопроизводительных применений RF.RF-10 обеспечивает исключительную размерную стабильность и простоту обработки для многослойных схем.

Ключевые особенности:

Диэлектрическая постоянная: 10,2 ± 0,3 при 10 ГГц
Фактор рассеивания: 0,0025 при 10 ГГц
Высокая теплопроводность: 0,85 Вт/мк (неокрашенная)
CTE: x 16 ppm/°C, y 20 ppm/°C, z 25 ppm/°C
Низкое поглощение влаги: 0,08%
Показатель воспламеняемости: V-0

Преимущества:

Высокий DK для уменьшения размера радиочастотных цепей
Отличная стабильность измерений
Строгое допустимое DK
Высокая теплопроводность для улучшенного управления теплой
Сильное сцепление с гладкой меди
Низкое расширение X, Y, Z
Отличное соотношение цена/производительность

RF-10 Типичные значения
Недвижимость	Метод испытания	Единица	Стоимость	Единица	Стоимость
Dk @ 10 ГГц	IPC-650 2.5.5.5.1 Мод.		10.2 ± 0.3		10.2 ± 0.3
Df @ 10 ГГц	IPC-650 2.5.5.5.1 Мод.		0.0025		0.0025
TcK† (-55-150 °C)	IPC-650 2.5.5.6	ppm/°C	-370	ppm/°C	-370
Поглощение влаги	IPC-650 2.6.2.1	%	0.08	%	0.08
Прочность очистки (1 унция RT меди)	IPC-650 2.4.8 (сплав)	В фунтах/в	10	Н/мм	1.7
Сопротивляемость объема	IPC-650 2.5.17.1	Мом/см	6.0 х 10⁷	Мом/см	6.0 х 10⁷
Сопротивляемость поверхности	IPC-650 2.5.17.1	Мом.	1.0 х 10⁸	Мом.	1.0 х 10⁸
Сила на изгиб (MD)	IPC - 650 - 2.4.4	Пси	14,000	Н/мм²	96.53
Прочность на изгибе (CD)	IPC - 650 - 2.4.4	Пси	10,000	Н/мм²	68.95
Прочность на тягу (MD)	IPC - 650 - 2.4.19	Пси	8,900	Н/мм²	62.57
Прочность на растяжение (CD)	IPC - 650 - 2.4.19	Пси	5,300	Н/мм²	37.26
Размерная стабильность	IPC-650 2.4.39 (после вырезки)	% (25 милли-MD)	-Нет.0032	% (25 милли-CD)	-Нет.0239
Размерная стабильность	IPC-650 2.4.39 (После выпечки)	% (25 милли-MD)	-Нет.0215	% (25 милли-CD)	-Нет.0529
Размерная стабильность	IPC-650 2.4.39 (после стресса)	% (25 милли-MD)	-Нет.0301	% (25 милли-CD)	-Нет.0653
Размерная стабильность	IPC-650 2.4.39 (после вырезки)	% (60 млн-MD)	-Нет.0027	% (60 мл-CD)	-Нет.0142
Размерная стабильность	IPC-650 2.4.39 (После выпечки)	% (60 млн-MD)	-Нет.1500	% (60 мл-CD)	-Нет.0326
Размерная стабильность	IPC-650 2.4.39 (после стресса)	% (60 млн-MD)	-Нет.0167	% (60 мл-CD)	-Нет.0377
Плотность (специфическая гравитация)	IPC-650-2.3.5	g/cm3	2.77	г/см³	2.77
Специфическая температура	IPC-650-2.4.50	J/g°C	0.9	J/g°C	0.9
Теплопроводность (не обтянутая)	IPC-650-2.4.50	W/M*K	0.85	W/M*K	0.85
CTE (ось X - Y) (50-150 °C)	IPC-650 2.4.41	ppm/°C	16-20	ppm/°C	16-20
CTE (ось Z) (50-150 °C)	IPC-650 2.4.41	ppm/°C	25	ppm/°C	25
Уровень воспламеняемости	Внутренние		V-0		V-0

Этот печатный лист имеет точную конфигурацию сборки, включающую Copper_layer_1 и Copper_layer_2 толщиной 35 мкм (1 унция) каждая, скрепляя RF-10 Core слой на 25 миллиметров (0,635 мм).С размером доски 1630,9 мм x 104,9 мм ± 0,15 мм, PCB поддерживает минимальный след/пространство 4/4 миллиметров для оптимальной целостности сигнала и расстояния между компонентами.

Механически этот ПКБ имеет минимальный размер отверстия 0,5 мм и толщину готовой доски 0,75 мм, обеспечивая структурную стабильность и гибкость во время установки.4 мл) на внешних слоях, наряду с толщиной 20 мкм через покрытие, поддерживает эффективную передачу сигнала и безопасные взаимосвязи между слоями.

Он покрыт погруженным оловом для повышения сварной способности и защиты от окисления.в то время как зеленая верхняя сварная маска обеспечивает защиту окружающей средыСтрогое 100% электрическое тестирование перед отгрузкой гарантирует качество и соответствие спецификациям конструкции, обеспечивая надежную производительность в различных приложениях.

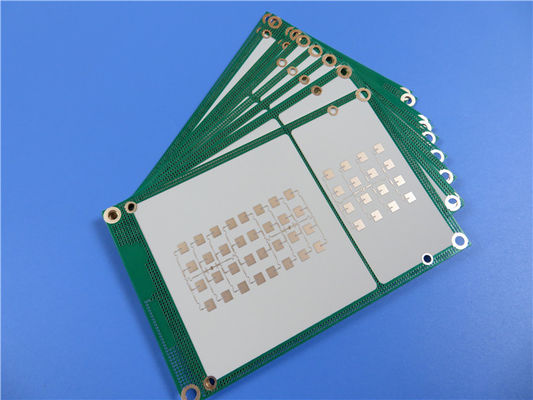

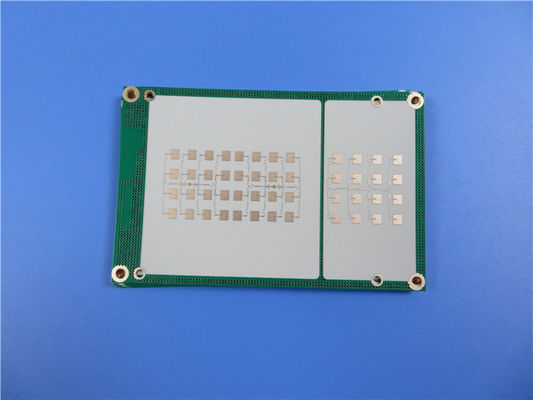

25 мл RF-10 ПХБ двусторонний 1OZ медная погруженная олово 0

Формат рисунков для этой печатной пластины соответствует промышленному стандарту Gerber RS-274-X, обеспечивая совместимость с общими инструментами проектирования и производственными процессами.Соблюдение стандарта качества IPC-класса 2, ПХБ отвечает строгим критериям для изготовления и сборки, гарантируя надежную производительность в различных приложениях.

С доступностью по всему миру, PCB RF-10 предлагает глобальную доступность для проектов и отраслей промышленности, требующих высокопроизводительных RF-решений.

Применение:

Антенны для микроштрипов
Антенны GPS
Пассивные компоненты (фильтры, сцепляющие устройства, разделители мощности)
Системы предотвращения столкновения воздушных судов
Компоненты спутников

Материал ПКБ:	Композиты из керамически наполненного ПТФЕ и тканевого стекловолокна
Наименование:	RF-10
Диэлектрическая постоянная:	10.2
Фактор рассеивания	0.0025 10 ГГц
Количество слоев:	Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ:	10миллиметров (0,254 мм), 20миллиметров (0,508 мм), 25миллиметров (0,635 мм), 60миллиметров (1,524 мм), 125миллиметров (3,175 мм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP и т.д.
