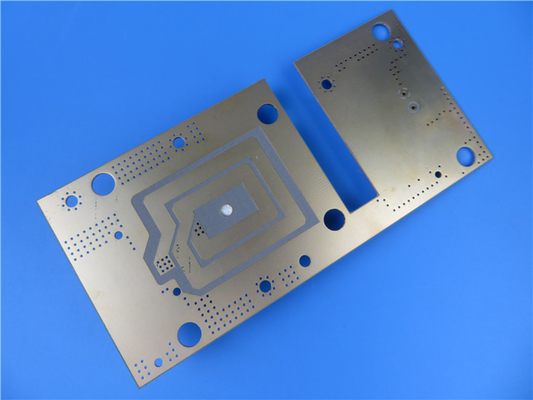

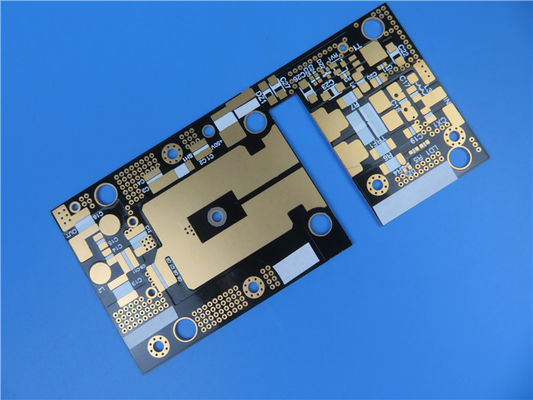

Двухсторонний RF-35 PCB 30 Mil Погружение золотого отделки ПКБ

По мере развития технологий спрос на высокопроизводительные печатные платы (ПЧП) продолжает расти, особенно в области применения микроволн и радиочастот (РЧ).Недавно поставленный РФ-35 ПХБ от Taconic представляет собой значительный скачок вперед в этом сектореВ этой статье мы рассмотрим особенности, преимущества, технические характеристики и применения ПКБ RF-35,предоставление всестороннего понимания того, почему это идеальный выбор для инженеров и производителей..

Введение в PCB RF-35

PCB RF-35 представляет собой органико-керамический ламинат, который принадлежит к семейству продуктов Taconic ORCER.техника, повышающая механическую прочность и тепловую устойчивость материалаОпыт Taconic в области керамической технологии наполнения и покрытого PTFE стекловолокна достигает своего апогея в RF-35, что делает его надежным решением для различных RF приложений.

Зачем выбрать RF-35?

ПКБ RF-35 особенно подходит для недорогих коммерческих приложений с большим объемом.Его исключительные свойства делают его привлекательным вариантом для производителей, ищущих надежные характеристики без связанных с этим высоких затрат традиционных материаловКлючевые преимущества включают отличную прочность кожуры, сверхнизкую всасываемость влаги и низкий фактор рассеивания, все из которых способствуют его превосходным характеристикам в требовательных условиях.

Ключевые особенности и преимущества

Диэлектрические свойства

В основе производительности RF-35 лежат его впечатляющие диэлектрические свойства, с диэлектрической константой 3,5 при 1,9 ГГц и фактором рассеивания всего 0.0018, RF-35 минимизирует потерю сигнала и обеспечивает постоянную производительность на широком диапазоне частот.

Механическая и тепловая устойчивость

Радиочастотный пластинка RF-35 демонстрирует диэлектрический разрыв 41 кВ, демонстрируя свою способность выдерживать высоковольтные приложения.его низкие коэффициенты теплового расширения (CTE) 19 ppm/°C в направлении X, 24 ppm/°C в направлении Y и 64 ppm/°C в направлении Z обеспечивают стабильность измерений во время теплового цикла.Эта стабильность необходима для поддержания целостности цепей в условиях, когда температура колеблется.

Возгораемость и безопасность

С оценкой воспламеняемости UL-94 V0, PCB RF-35 соответствует строгим стандартам безопасности, что делает его подходящим для широкого спектра приложений.Этот рейтинг особенно важен в отраслях, где безопасность является критической проблемой., такие как телекоммуникации и автомобилестроение.

Низкая стоимость и высокая производительность

ПКР RF-35 предназначен для производства больших объемов, что позволяет производителям сохранять низкие затраты при сохранении высокой производительности.Его превосходная прочность кожуры для 1/2 унции и 1 унции слоев меди облегчает легкую переработку, значительное преимущество в производственных условиях, где могут потребоваться изменения.

Устойчивость к влаге

Ультранизкая скорость поглощения влаги ПХБ RF-35 повышает его надежность в влажной среде.где влага может повлиять на производительность.

Технические спецификации

Понимание технических характеристик этого PCB RF-35 имеет важное значение для инженеров, которые хотят интегрировать его в свои проекты.

- ПКБ-накопление: двуслойные жесткие ПКБ
- Медный слой 1: 35 мкм
- RF-35 ядро: 30 мм (0,762 мм)
- Медный слой 2: 35 мкм
Размеры доски: 30,6 мм х 29,45 мм, +/- 0,15 мм
- Минимальный пробег: 4/4 миллилитров.
- Минимальный размер отверстия: 0,4 мм
- Толщина доски: 0,8 мм
- Оконченная медная масса: 1 унция (1,4 миллилитра) на внешних слоях
- Толщина покрытия: 25 мкм
- Поверхностная отделка: золото погружения
- Шелковый экран: сверху: белый; снизу: отсутствует
- Маска для сварки: сверху: синяя; снизу: ни одна
- Обеспечение качества: 100% электрические испытания перед отправкой
- Стандарт качества: IPC-класс-2

Области применения

Многофункциональность PCB RF-35 делает его подходящим для широкого спектра применений, включая:

- Усилители мощности: надежная производительность в усилении сигналов при минимизации искажений.
- фильтры и соединители: необходимые для обработки сигнала и управления диапазонами частот.
- Пассивные компоненты: идеально подходят для применений, требующих стабильной и постоянной производительности.

Заключение

PCB RF-35 является свидетельством приверженности Taconic инновациям и качеству на рынке PCB.и исключительная надежность делает его выдающимся выбором для инженеров и производителей в микроволновой и радиочастотных секторахВыбирая RF-35, вы не просто покупаете печатную плату; вы инвестируете в решение, которое повысит ваши проекты и повысит производительность ваших приложений.

Для получения дополнительной информации о PCB RF-35 и о том, как он может удовлетворить ваши конкретные потребности, пожалуйста, свяжитесь с нашей командой по продажам или посетите наш веб-сайт.Примите будущее микроволновых и радиочастотных технологий с RF-35 PCB, где качество соответствует стоимости.
